Mantenimiento y Reparación de Turbogeneradores Industriales
Mantenimiento, reparación, rebobinado y comisionamiento de turbogeneradores industriales en plantas de cogeneración, ciclo combinado y termoeléctricas. Capacidad técnica hasta 350 MW bajo CFE LAPEM W4200-12 e IEEE 115. Servicio en sitio y taller en México y Centroamérica.
Galería · Mantenimiento y Reparación de Turbogeneradores Industriales

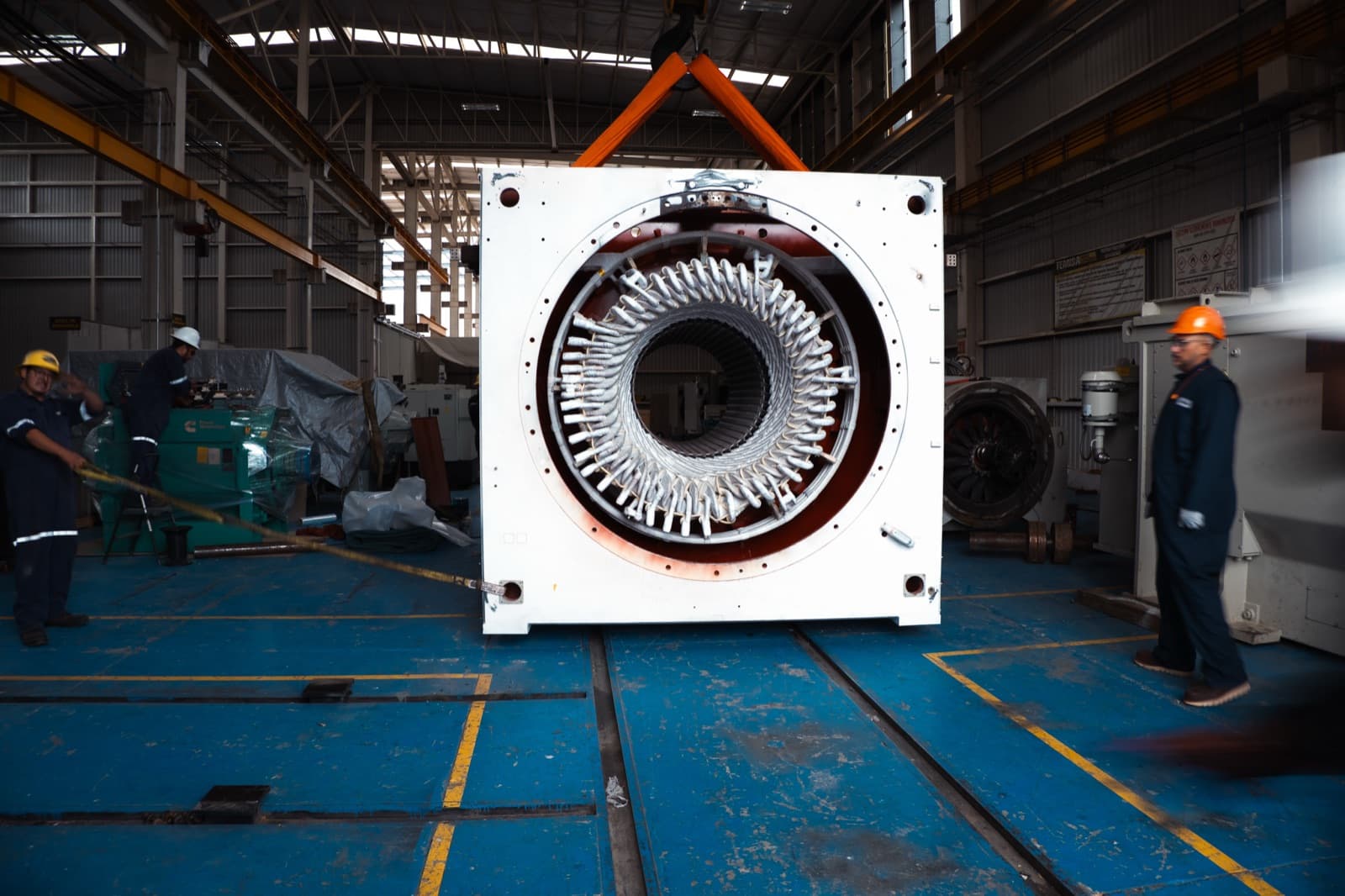

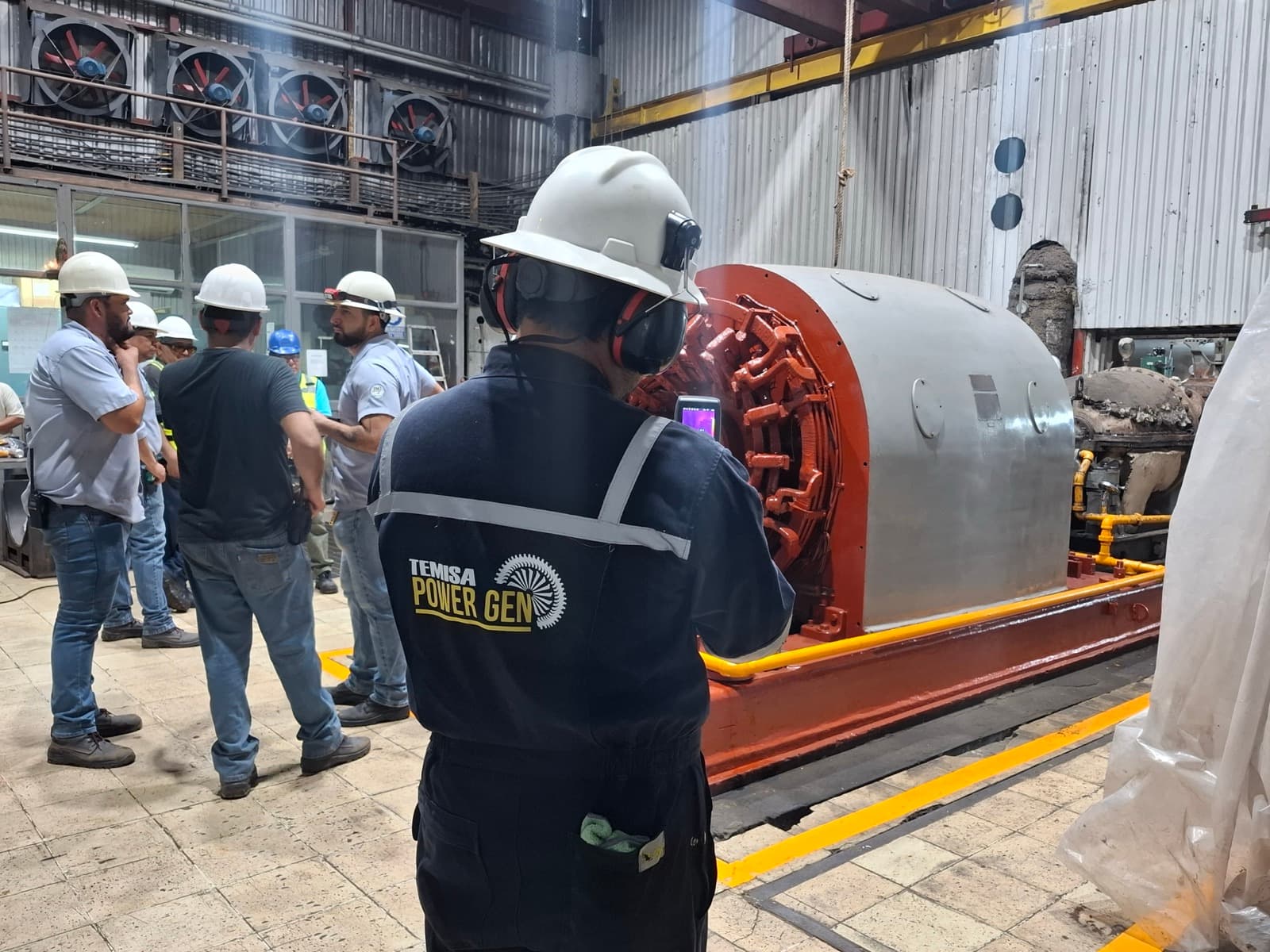

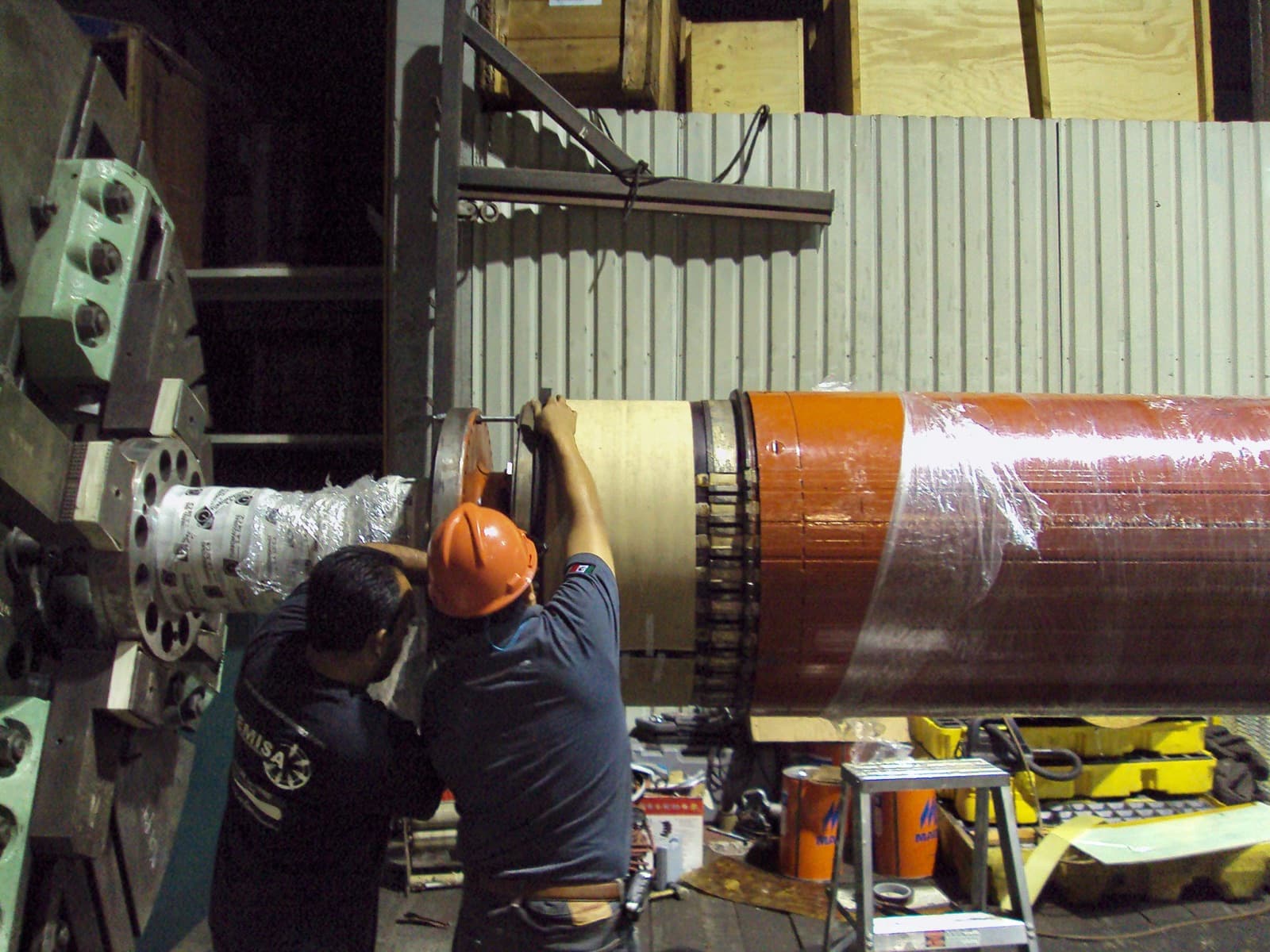

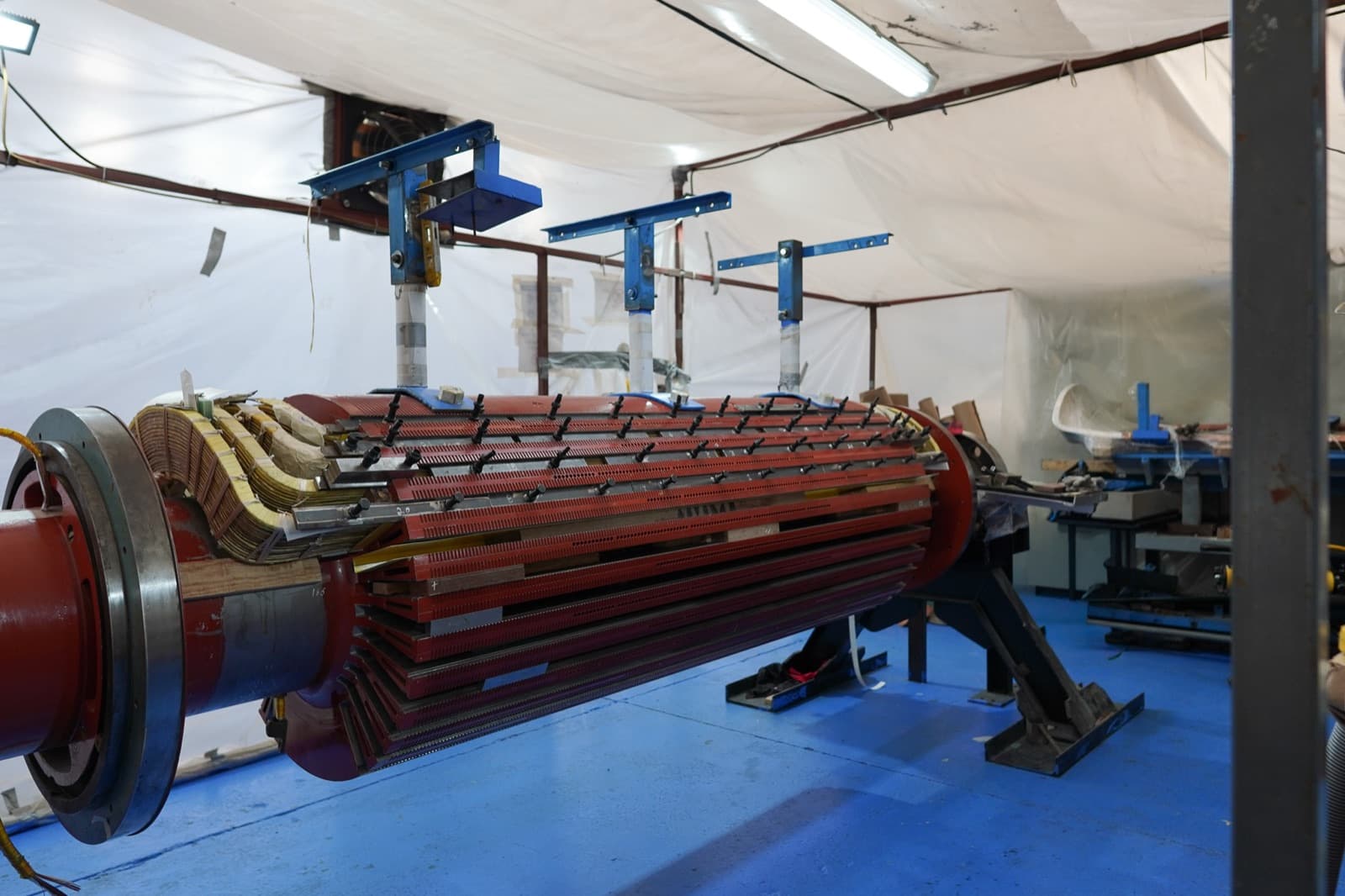

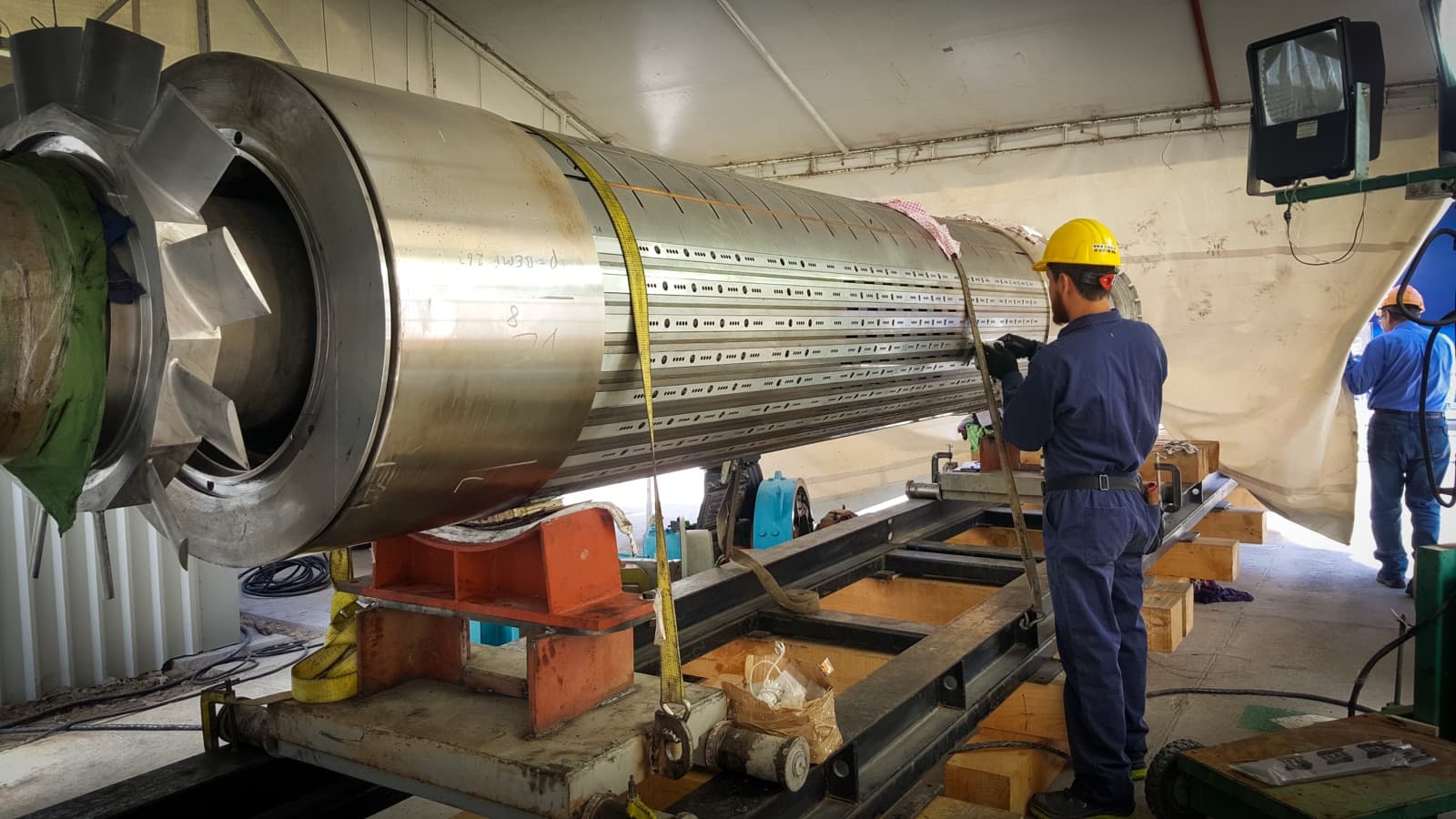

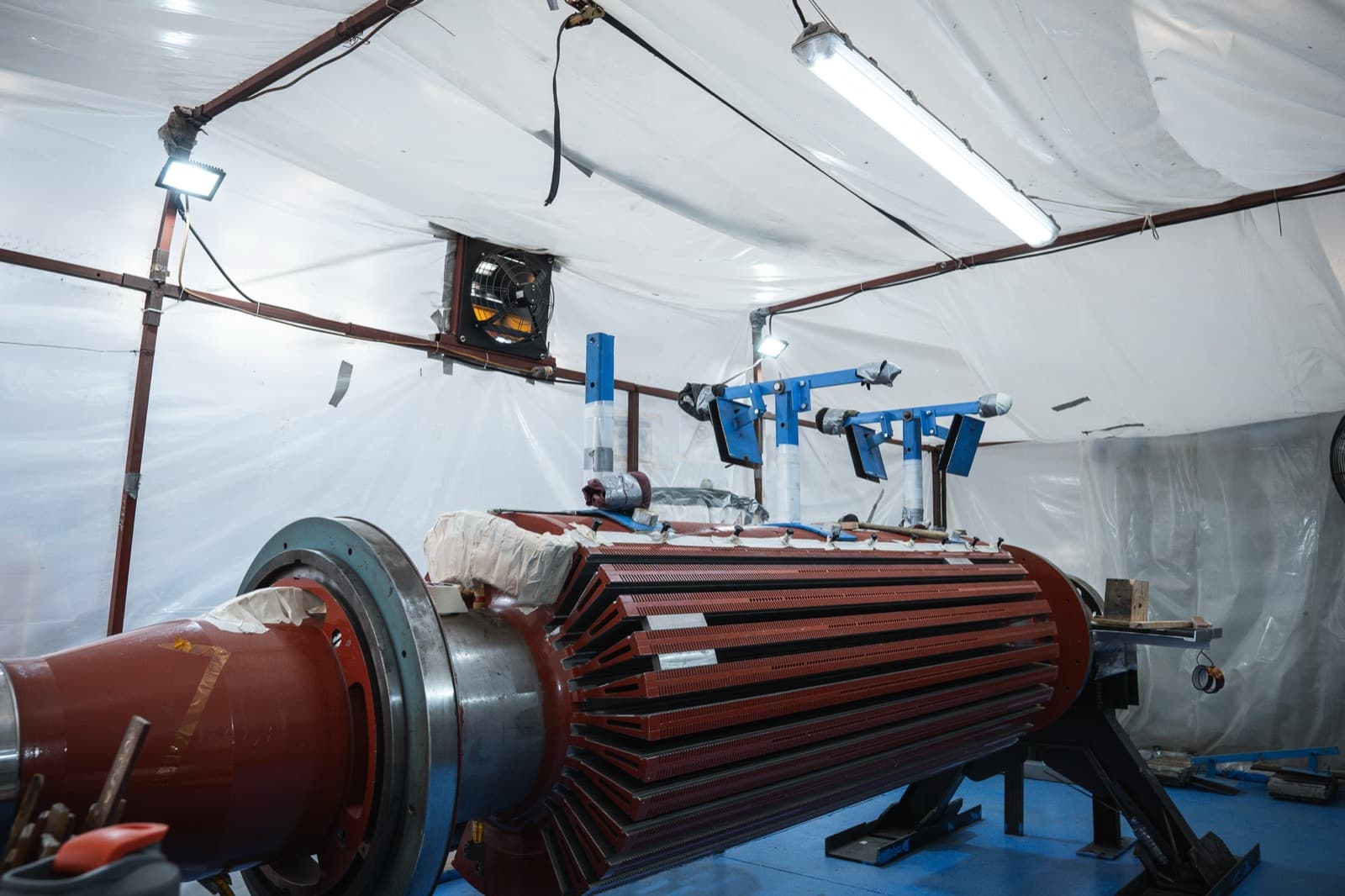

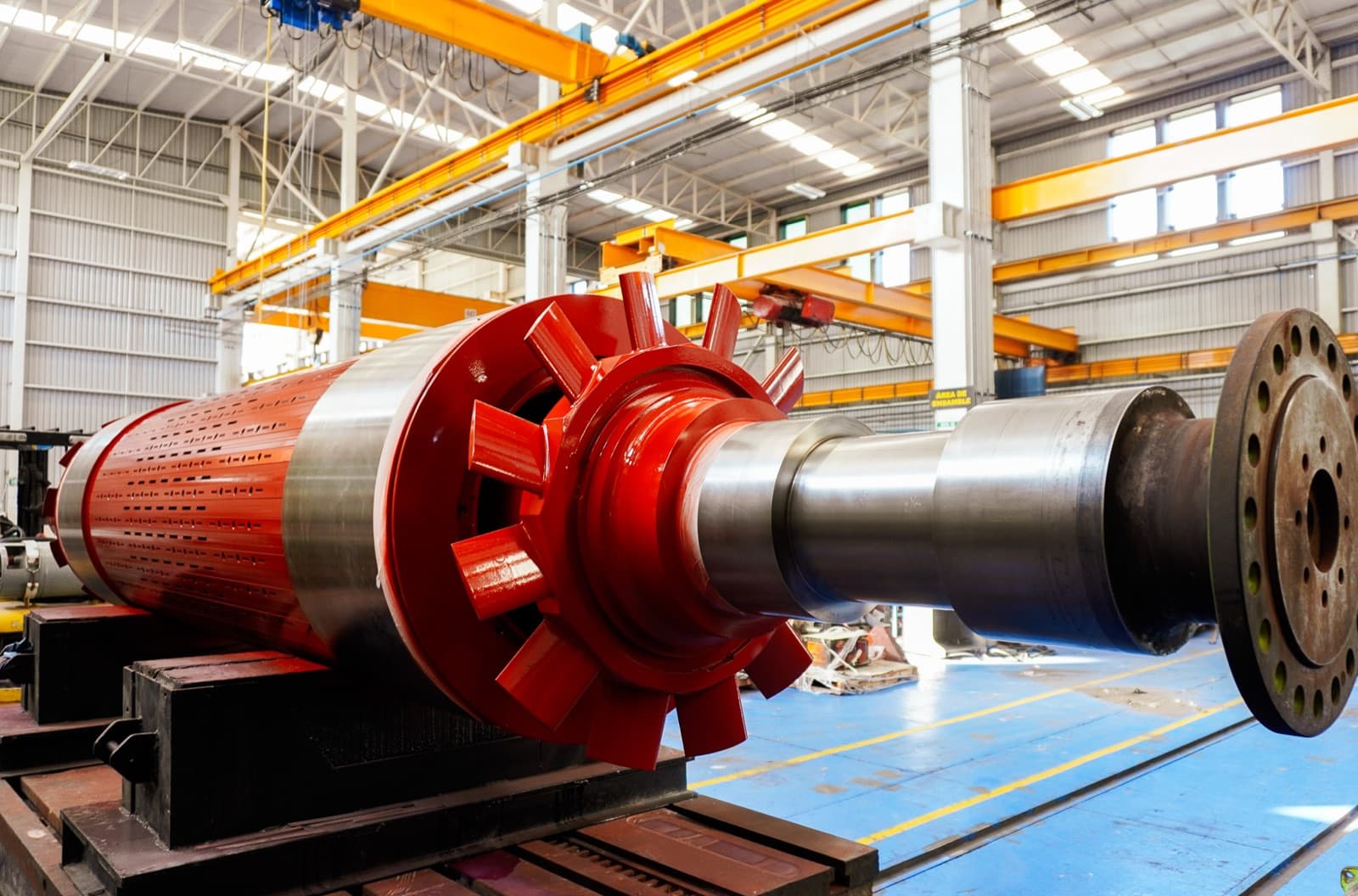

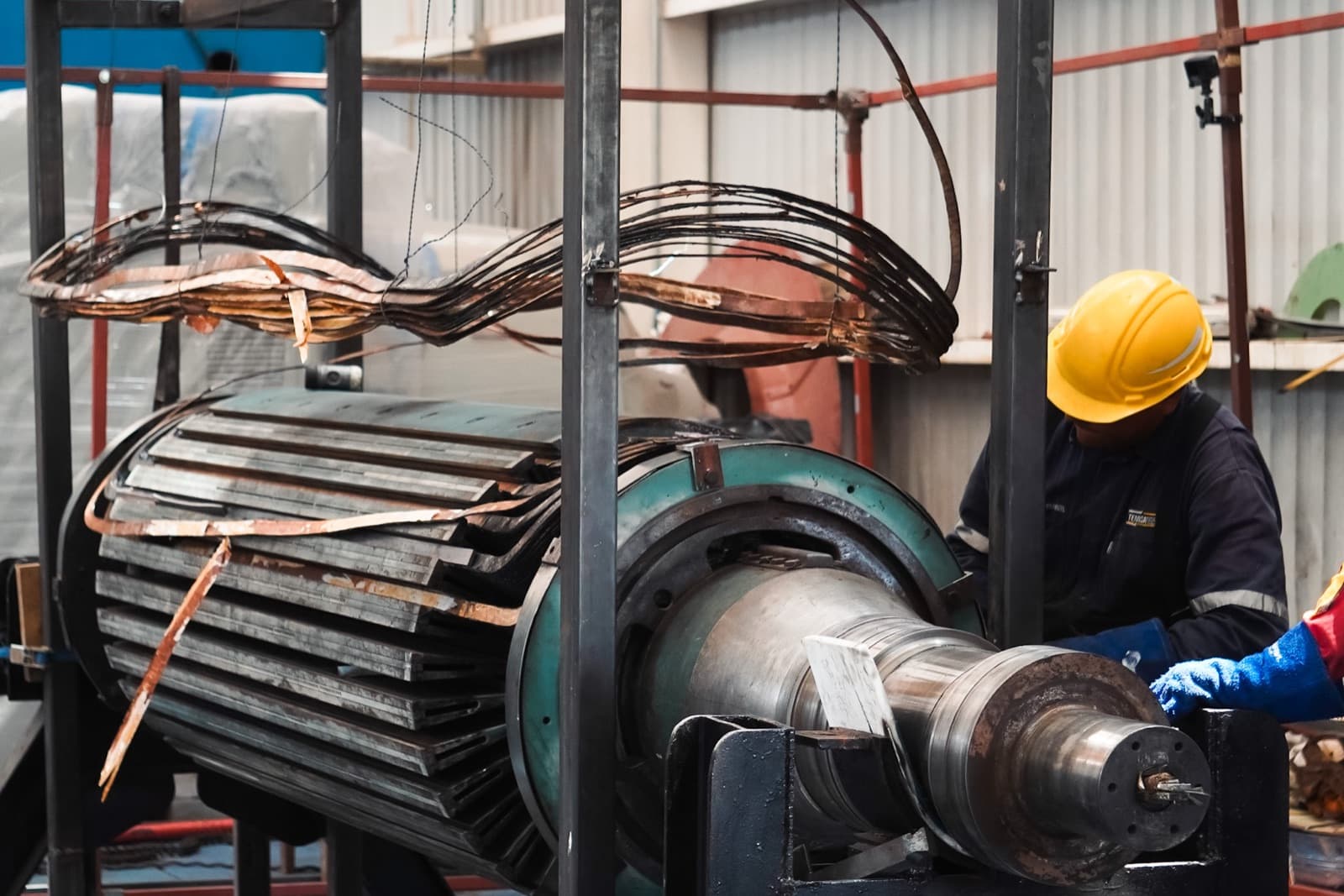

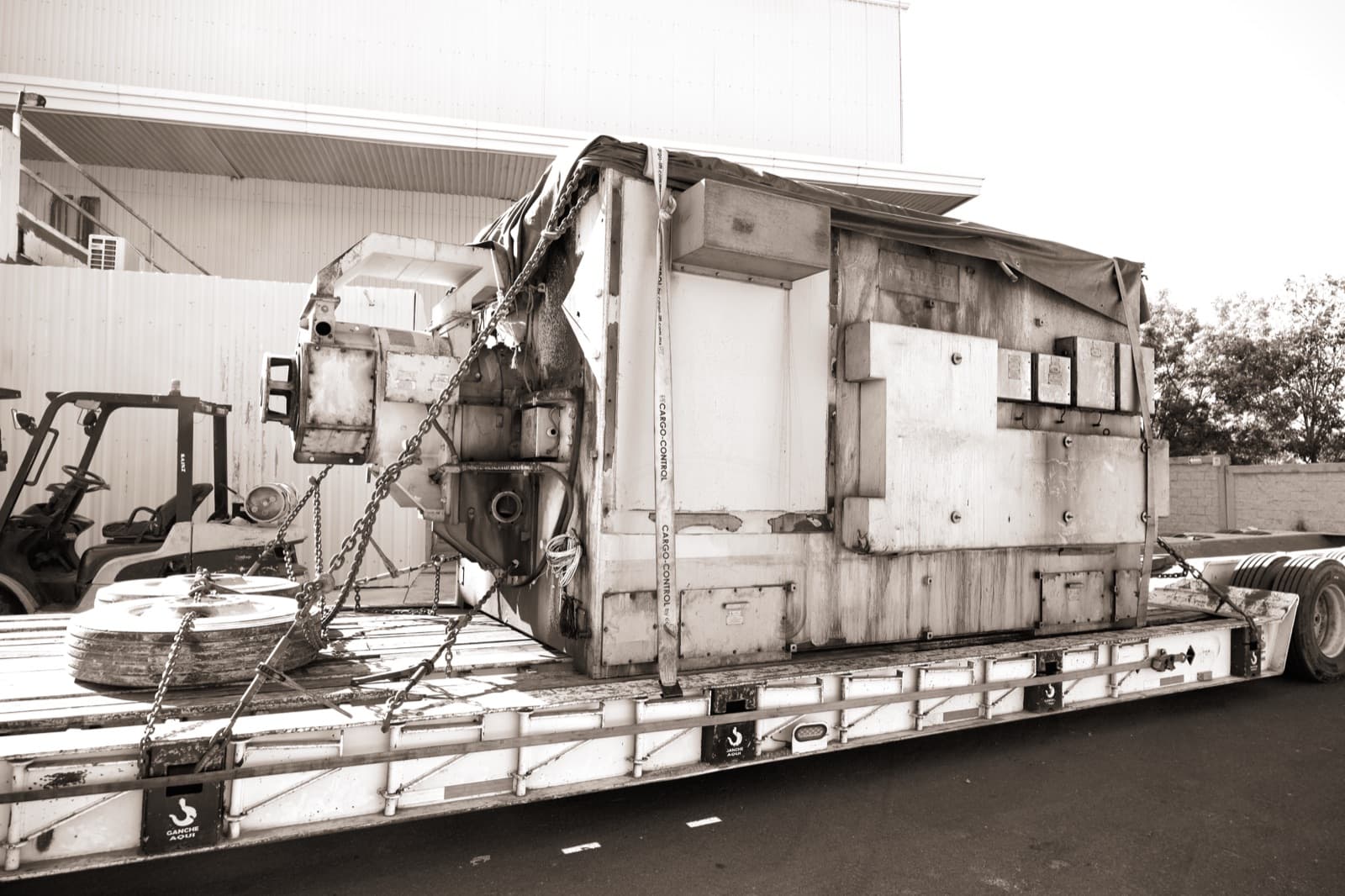

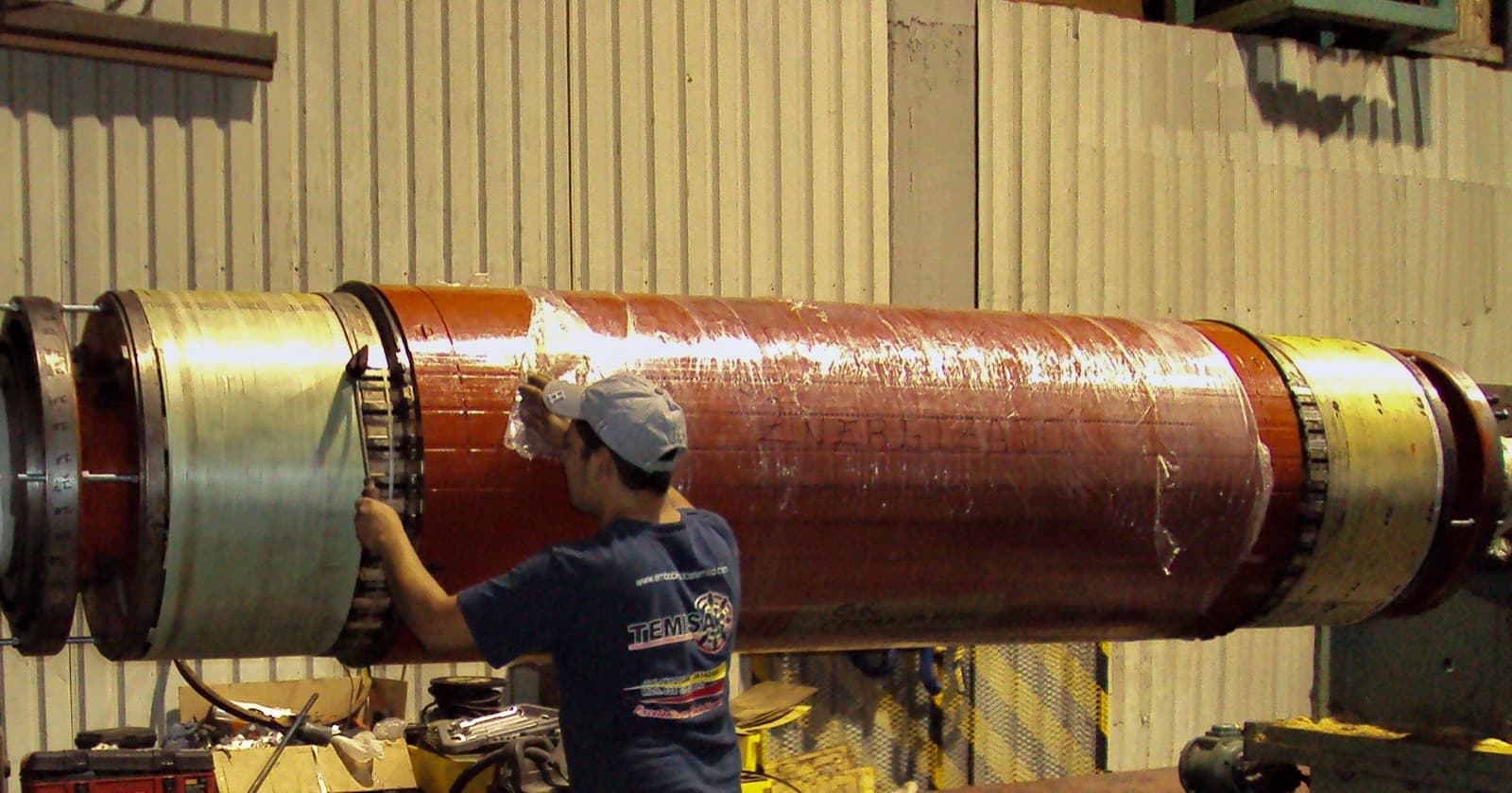

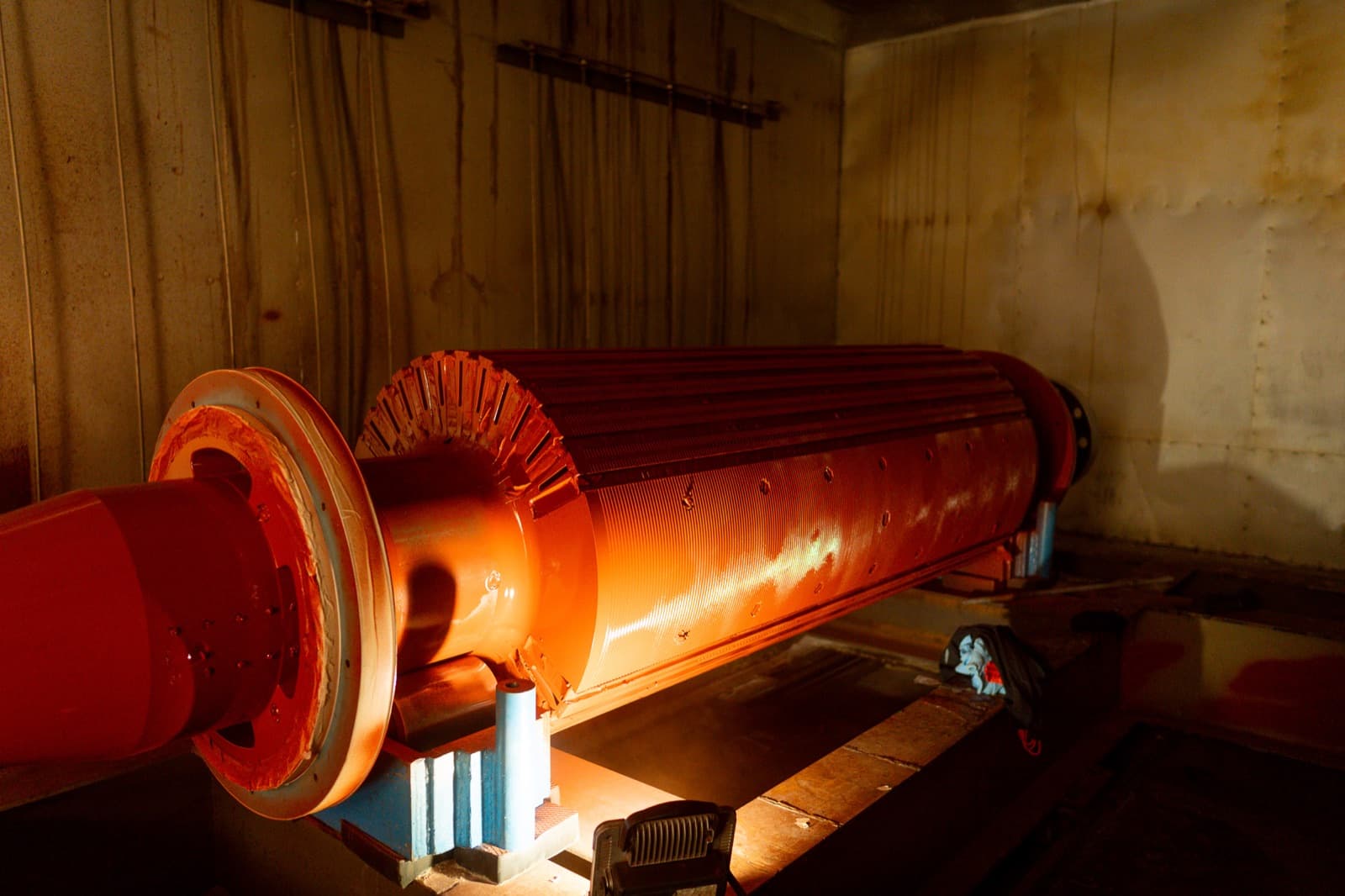

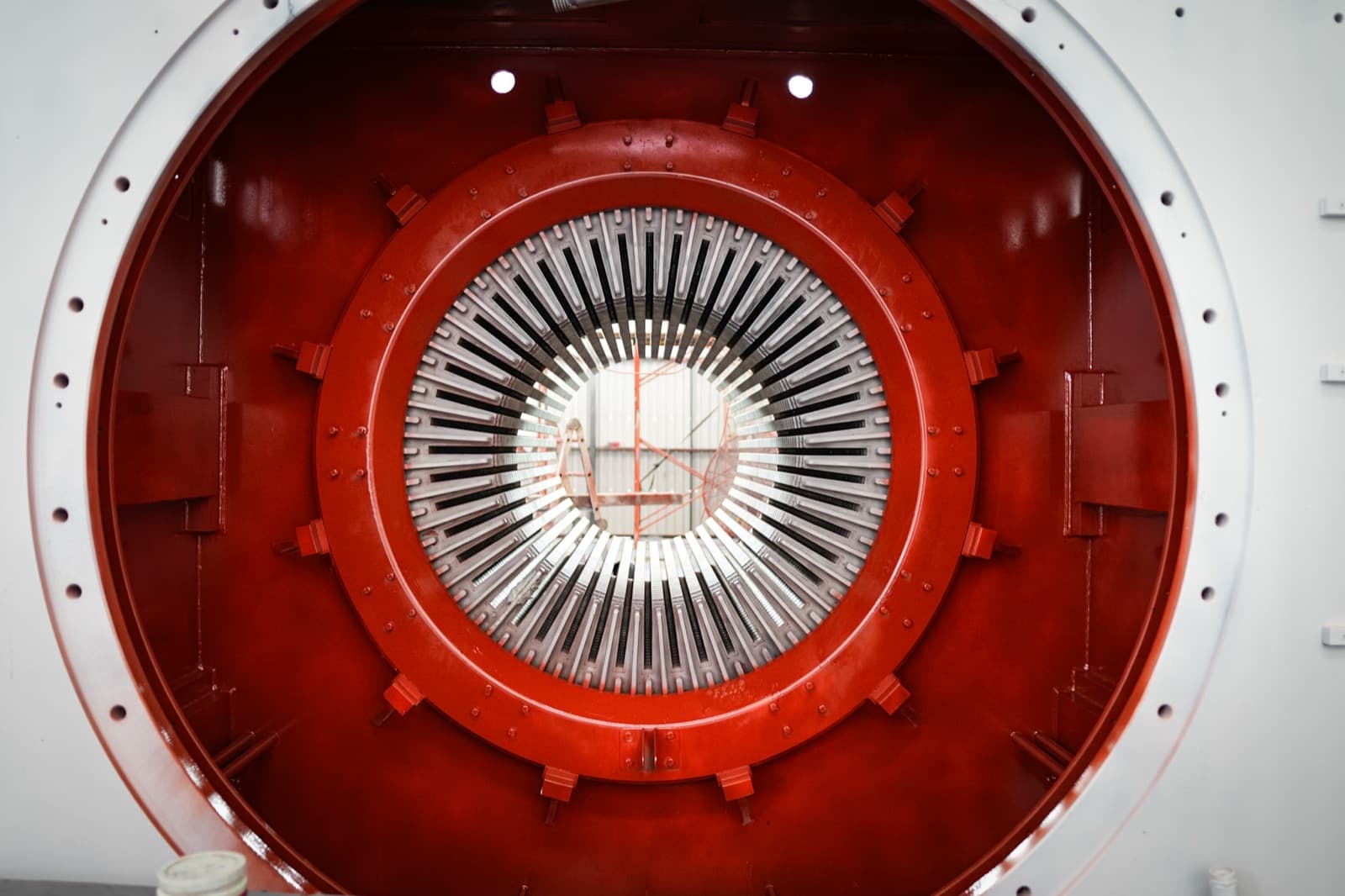

Generadores reales atendidos en taller TEMISA Power Gen y en sitio del cliente — CFE LAPEM W4200-12.
Especificaciones
Especificaciones técnicas
Capacidades verificables y rangos típicos. Para una cotización a la medida del activo, escríbenos con datos de placa, condiciones de sitio y régimen operativo.
Marcas atendidas
Capacidad
Hasta 350 MW
Velocidad
1,800 / 3,600 RPM
Voltaje nominal
Hasta 15 kV
Acoplamiento
Turbinas vapor / gas
Refrigeración
Aire · H₂ · agua
Aislamiento
Clase F
Aplicación
Termoeléctrica · ciclo combinado · cogeneración
CFE LAPEM
W4200-12
Diferenciadores técnicos
Por qué TEMISA en turbogeneradores
Capacidad técnica para máquinas hasta 350 MW (taller con mecanizado pesado)
Pruebas Hipot DC/AC escalonadas con equipo calibrado y trazable a patrones nacionales
Análisis de vibración del rotor a 1,800/3,600 RPM bajo ISO 10816
Inspección boroscópica de núcleo magnético y entrehierro sin desmontaje completo
Comisionamiento bajo IEEE 115 reconocido para liberación operativa CFE/CRE
CFE LAPEM W4200-12 — generadores 1 a 100 MVA con certificación regulatoria
Servicios disponibles
Servicios disponibles para este equipo
Servicio
Mantenimiento mayor
Predictivo + mayor para turbogeneradores.
Ver servicioServicio
Reparación
Rebobinado y reapilado de núcleos.
Ver servicioServicio
Reparación de núcleos magnéticos
Reapilado y reemplazo parcial del núcleo del estator bajo IEEE 56 + IEC 60034-26.
Ver servicioServicio
Prueba de toroide (Loop Test)
Validación de núcleo del estator bajo IEEE 56 — habitual en mantenimiento mayor de turbogenerador.
Ver servicioServicio
Balance de polos
Verificación de balance entre polos del rotor bajo IEEE 115 en turbogeneradores.
Ver servicioServicio
Comisionamiento
Pruebas AT y sincronización con red.
Ver servicioServicio
Rehabilitación
Modernización de turbogeneradores legacy.
Ver servicioServicio
Emergencia 24/7
Respuesta a fallas en activos críticos.
Ver servicioSectores donde aplica
Sectores donde se aplica este equipo
Explicación técnica
Qué es un mantenimiento y reparación de turbogeneradores industriales y cómo funciona
Un turbogenerador es un generador síncrono de polos lisos (rotor cilíndrico) diseñado para operar a alta velocidad — 3,600 RPM (2 polos, 60 Hz) o 1,800 RPM (4 polos, 60 Hz) — acoplado directamente a una turbina de vapor o de gas. La construcción de rotor cilíndrico es obligatoria a estas velocidades: los esfuerzos centrífugos sobre el devanado de campo prohíben polos salientes proyectados. El devanado de campo se aloja en ranuras axiales mecanizadas en una forja monolítica de acero aleado de alta resistencia, retenido por cuñas de retención de alta resistencia mecánica y anillos de retención (retaining rings) en los extremos. La refrigeración define la capacidad: hasta ~80 MW se usa refrigeración con aire en circuito cerrado; entre 80 y 250 MW se prefiere hidrógeno (baja densidad, alta conductividad térmica — reduce pérdidas por ventilación y mejora disipación); por encima de 250 MW es común refrigeración mixta hidrógeno (rotor) + agua desmineralizada (estator hueco con barras conductoras refrigeradas internamente). Los turbogeneradores dominan la generación de carga base: ciclo combinado (turbina de gas + recuperador HRSG + turbina de vapor — eficiencias 55-62%), termoeléctricas convencionales de vapor, cogeneración industrial de alta potencia y plantas geotérmicas. En México, prácticamente todas las plantas CFE de generación base e IPP privadas operan con turbogeneradores Mitsubishi, GE, Siemens o Toshiba en el rango 150-400 MW por unidad.
Variantes / tipos
Tipos y variantes de turbogeneradores que atendemos
2 polos a 3,600 RPM
Rotor cilíndrico de 2 polos, velocidad sincronía 3,600 RPM. Diámetro de rotor típicamente 1.0-1.3 m, longitud activa 5-8 m.
Aplicación: Turbogeneradores acoplados a turbinas de gas grandes en ciclo combinado, turbinas de vapor de alta presión, plantas geotérmicas modernas.
4 polos a 1,800 RPM
Rotor cilíndrico de 4 polos, velocidad sincronía 1,800 RPM. Diámetro de rotor mayor (1.5-2 m) que un 2 polos de igual MVA, esfuerzos centrífugos reducidos.
Aplicación: Turbogeneradores heavy-duty acoplados a turbinas de gas pesadas (GE Frame 7, Siemens SGT5-4000F) y turbinas de vapor de baja velocidad.
Refrigeración con aire (TEWAC / TEAAC)
Circuito cerrado aire-aire (TEAAC) o aire-agua (TEWAC) con intercambiadores. Diseño simple y económico, mantenimiento accesible.
Aplicación: Turbogeneradores hasta ~80 MW, instalaciones de cogeneración industrial y plantas medianas donde la simplicidad supera al beneficio de eficiencia del hidrógeno.
Refrigeración con hidrógeno
Hidrógeno presurizado (2-5 bar) en circuito cerrado con intercambiadores H₂-agua. Requiere sellos de aceite en eje, sistema de purga N₂/CO₂ y monitoreo continuo de pureza.
Aplicación: Turbogeneradores 80-250 MW donde la eficiencia adicional (reducción de pérdidas por ventilación) justifica la complejidad del sistema H₂.
Refrigeración mixta H₂ + agua desmineralizada
Rotor refrigerado con H₂; estator con barras huecas refrigeradas internamente con agua desmineralizada de muy baja conductividad. Máxima densidad de potencia.
Aplicación: Turbogeneradores grandes >250 MW en termoeléctricas y nucleares (lado convencional), donde la disipación térmica del estator excede lo posible con H₂.
Aplicación ciclo combinado (single-shaft / multi-shaft)
Acoplamiento a turbina de gas + HRSG + turbina de vapor. En single-shaft el turbogenerador está entre la turbina de gas y la de vapor; en multi-shaft cada turbina tiene su propio generador.
Aplicación: Plantas de ciclo combinado modernas con eficiencias 55-62% — dominantes en la generación de carga base privada en México.
Aplicación cogeneración industrial
Turbogenerador acoplado a turbina de vapor de contrapresión o extracción-condensación. Genera electricidad mientras suministra vapor al proceso industrial.
Aplicación: Plantas químicas, papeleras, refinerías, cementeras — eficiencia térmica global del orden 75-85% cuando se contabiliza el aprovechamiento del vapor.
Comparativa técnica
Refrigeración con aire vs hidrógeno vs agua — comparativa para turbogeneradores
La refrigeración define el límite de potencia específica del turbogenerador. Esta tabla compara los tres sistemas dominantes en turbogeneradores industriales y termoeléctricos modernos para guiar la decisión de tecnología en proyectos nuevos y la planificación de mantenimiento en activos existentes.
| Criterio | Aire (TEWAC/TEAAC) | Hidrógeno (H₂) | Mixto H₂ + agua |
|---|---|---|---|
| Rango de capacidad típica | Hasta ~80 MW | 80 – 250 MW | Más de 250 MW |
| Eficiencia del generador | 97.0 – 98.0% | 98.5 – 99.0% | 98.8 – 99.2% |
| Pérdidas por ventilación | Altas | Reducidas ~10x vs aire | Mínimas (estator refrigerado por agua) |
| Complejidad del sistema | Baja | Media-alta (sellos, purga, monitoreo) | Alta (planta de agua desmineralizada) |
| Riesgos de seguridad | Bajos | Inflamabilidad H₂ — gestión rigurosa | H₂ + riesgo eléctrico por agua |
| Costo de mantenimiento | Bajo | Medio (purgas, sellos, deshidratador) | Alto (planta de agua + sellos) |
| Tiempo de purga para intervención | 0 | 8 – 24 h (CO₂ + N₂ + aire) | 8 – 24 h + drenaje agua |
| Aplicación típica México | Cogeneración industrial, plantas geotérmicas medianas | Ciclo combinado privado, termoeléctricas CFE medianas | Termoeléctricas CFE grandes, lado convencional nuclear |
Proceso técnico
Cómo intervenimos un turbogenerador — proceso técnico paso a paso
1. Diagnóstico técnico inicial sin desarme
Pruebas eléctricas: Megger e índice de polarización (IEEE 43), factor de potencia (Doble/tan δ), descargas parciales online (si hay sensores instalados), análisis de vibración con espectro FFT bajo ISO 10816/20816, termografía de carcaza y borneras, monitoreo de aire de salida (refrigeración) o presión y pureza de H₂.
2. Coordinación con CENACE y logística
Aviso a CENACE 90-180 días previos para liberación operativa. Si la intervención requiere extracción de rotor: planificación de grúa, herramentales especiales (extractor de rotor, rieles), camión de transporte de baja altura y ruta autorizada al taller Tlajomulco.
3. Desarme controlado e inspección
Apertura segura del recinto (purga de H₂ con CO₂ + N₂ si aplica), extracción de tapas de extremo, desacoplamiento, extracción del rotor con grúa. Inspección visual exhaustiva, boroscopia de entrehierro, prueba RSO sobre rotor cilíndrico, ELCID sobre estator, hipot DC escalonado, prueba de toroide (IEEE 56) sobre núcleo magnético.
4. Intervención técnica (rebobinado / reparación / mecanizado)
Si rebobinado de estator: extracción de barras Roebel, fabricación con cobre de alta sección, aislamiento clase F con sistema Micapal o equivalente, impregnación VPI, curado controlado. Si rebobinado de rotor: extracción del devanado de campo, sustitución de aislamiento entre espiras, reemplazo de cuñas y anillos de retención cuando sea necesario.
5. Pruebas dieléctricas y dinámicas post-intervención
Hipot DC + AC bajo IEEE 95, surge comparison, descargas parciales bajo IEC 60270 (la prueba más sensible al envejecimiento del aislamiento), sobreaceleración a 120% RPM nominal sin carga, balanceo dinámico bajo ISO 21940 a velocidad nominal, prueba en vacío con curva V (Vt vs If).
6. Reinstalación, llenado y arranque
Reinserción del rotor, alineación láser del tren turbo-generador, cierre del recinto, prueba de estanqueidad, purga con N₂ y llenado con H₂ a pureza >98% (si aplica). Arranque controlado pasando por velocidades críticas con monitoreo de vibración.
7. Comisionamiento y sincronización bajo IEEE 115
Sincronización a red, pruebas de respuesta dinámica del AVR/PSS, prueba de rechazo de carga, mediciones en operación normal durante 72-168 h. Entrega de protocolo bajo CFE LAPEM W4200-12 con trazabilidad ISO 9001:2015.
Marco normativo
Normas técnicas aplicadas en turbogeneradores
CFE LAPEM W4200-12
Certificación CFE para talleres de servicio en generadores síncronos 1-100 MVA. Habilita liberación operativa en activos CFE.
IEEE 95-2002
Pruebas de aislamiento a alta tensión en máquinas rotativas — base de hipot DC + AC sobre devanados del estator y rotor.
IEEE 115-2019
Procedimientos de prueba para máquinas síncronas — comisionamiento, sincronización, prueba de rechazo de carga y validación de AVR/PSS.
IEEE 56-2016
Mantenimiento y pruebas de máquinas síncronas grandes — incluye prueba de toroide (loop test) para núcleo magnético del estator.
IEEE 1129
Prácticas para sistemas de refrigeración con hidrógeno en turbogeneradores — purga, monitoreo de pureza, sellos de aceite del eje.
IEEE 1434-2014
Guía de prueba y monitoreo de descargas parciales en devanados de estator. Crítica para turbogeneradores grandes.
IEEE 421 (serie)
Sistemas de excitación y AVR — modelado, requisitos de performance dinámica, PSS (Power System Stabilizer).
IEC 60034 (serie)
Normas internacionales para máquinas eléctricas rotativas — características, métodos de prueba, clases de aislamiento y refrigeración.
IEC 60034-27
Medición off-line de descargas parciales en devanados de estator de máquinas rotativas.
ISO 10816 / ISO 20816
Evaluación de vibración mecánica en máquinas rotativas — diagnóstico y aceptación operativa de turbogeneradores.
ISO 21940 (serie)
Balanceo de rotores — grados de calidad de balanceo (G2.5 típico para turbogeneradores).
ISO 9001:2015
Sistema de Gestión de Calidad — trazabilidad documental requerida por operadores CFE e IPPs auditados.
FAQ
Preguntas frecuentes — Mantenimiento y Reparación de Turbogeneradores Industriales
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Atienden turbogeneradores GE Frame 7?
Sí. Atendemos turbogeneradores acoplados a turbinas de gas GE Frame 7 (clase F y similares) y a turbinas de vapor en ciclos combinados. La intervención típica incluye pruebas eléctricas, análisis de vibración del rotor y mantenimiento mayor del aislamiento.
¿Cuánto tiempo toma rebobinar un turbogenerador de 100 MW?
Entre 14 y 22 semanas según condición del núcleo magnético, disponibilidad de materiales especiales (cobre de alta sección, aislamiento clase F) y alcance del mecanizado. El cronograma se cierra con el cliente al término del diagnóstico inicial.
¿Qué pruebas AT aplican CFE LAPEM W4200-12 a turbogeneradores?
Hipot DC con curva escalonada, índice de polarización (PI), factor de potencia (DF), surge comparison entre fases, resistencia óhmica, prueba de descargas parciales y verificación funcional de protecciones bajo IEEE 95/115 e IEC 60034.
¿Pueden hacer comisionamiento en sitio o solo en taller?
Ambos. Para turbogeneradores instalados en planta el comisionamiento se ejecuta en sitio con equipo portátil calibrado y trazable. Pruebas mayores que requieren desmontaje de rotor o intervención del estator se ejecutan en taller propio.
¿Qué documentación entregan tras un servicio mayor?
Protocolo de aceptación firmado bajo IEEE 115, paquete de pruebas eléctricas con valores y gráficas de tendencias, reporte de inspección boroscópica del núcleo, análisis de vibración del rotor y recomendaciones de operación bajo trazabilidad ISO 9001:2015.
¿Atienden turbogeneradores Siemens y Mitsubishi también?
Sí. Atendemos turbogeneradores de Siemens, Mitsubishi, Toshiba y otros fabricantes acoplados a turbinas de vapor y gas. Trabajamos con la documentación OEM disponible y bajo normas IEEE/IEC para liberación operativa.
¿Cuál es la diferencia entre un turbogenerador de 2 polos y uno de 4 polos?
Un turbogenerador de 2 polos opera a 3,600 RPM (60 Hz) — típico en turbinas de gas de gran capacidad y turbinas de vapor de alta presión. Un turbogenerador de 4 polos opera a 1,800 RPM — común en turbinas de gas pesadas (heavy-duty) tipo GE Frame 7, Siemens SGT5 y turbinas de vapor de baja velocidad. La menor velocidad reduce esfuerzos centrífugos en el rotor y permite rotores de mayor diámetro, lo cual facilita refrigeración y rebobinado.
¿Atienden turbogeneradores refrigerados con hidrógeno?
Sí. Para turbogeneradores grandes (típicamente >150 MW) refrigerados con hidrógeno aplicamos protocolos de purga con CO₂ + N₂ antes de cualquier intervención mayor, validación de sellos de aceite del eje, pruebas de estanqueidad post-rearme y monitoreo continuo de pureza del H₂ durante el comisionamiento bajo IEEE 1129. La refrigeración con hidrógeno se usa por su baja densidad (menores pérdidas por ventilación) y alta conductividad térmica.
¿Qué es la prueba RSO y por qué es crítica en turbogeneradores?
RSO (Recurrent Surge Oscillograph) inyecta pulsos de baja energía en los extremos del devanado de campo del rotor cilíndrico para detectar cortocircuitos entre espiras. Es la prueba más sensible para diagnóstico de fallas inter-espira en rotores de polos lisos — fallas que no detectan ni el Megger ni la resistencia óhmica. En turbogeneradores con vibración anómala o desbalance térmico la RSO es prueba obligatoria.
¿Cómo coordinan ventanas de paro en turbogeneradores en despacho CFE?
Coordinación directa con CENACE para liberación operativa de la unidad. Para mantenimiento mayor el aviso típico es 90-180 días previos para que CENACE planifique el reemplazo de generación. Aprovechamos ventanas naturales de baja demanda (típicamente febrero-marzo o septiembre-octubre en México) cuando es viable.
