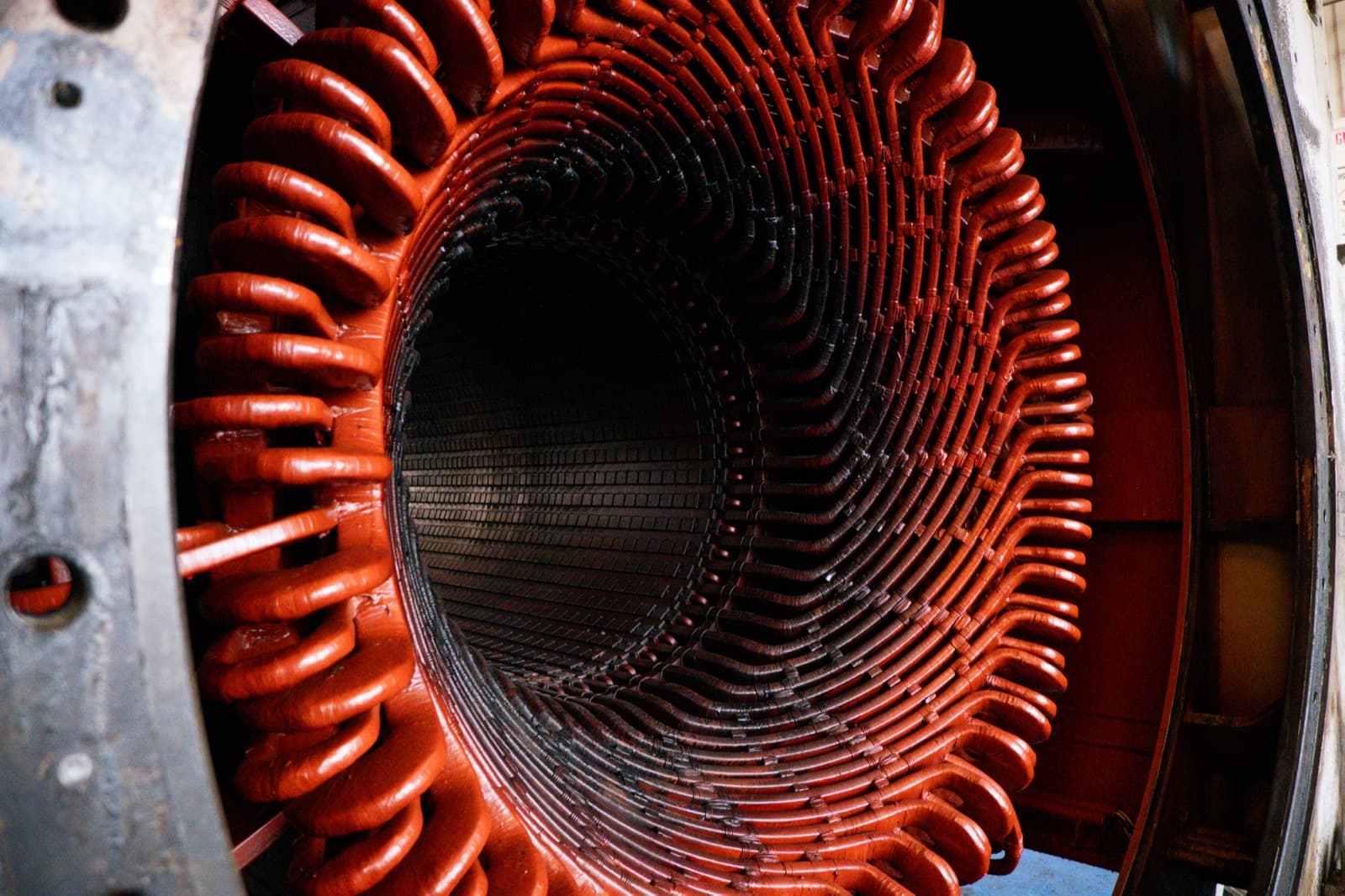

Devanado del estator
Resistencia de aislamiento e índice de polarización, resistencia de devanados, capacitancia / tangente delta y evaluación de descargas parciales, según el objetivo del diagnóstico.
Servicios · Pruebas eléctricas
Pruebas Eléctricas a Generadores Síncronos y Turbogeneradores
Diagnóstico eléctrico de estator y rotor con un programa definido según la máquina, el historial y el objetivo. Pruebas de aislamiento, RSO, bajo flujo, descargas parciales y tensión aplicada según alcance y procedimiento. Servicio programado en sitio y taller.
Pruebas técnicas certificadas
Pruebas eléctricas que dominamos
Pruebas y diagnóstico documentados para definir el alcance de intervención de tu generador. Servicio en taller propio y en sitio en México y Centroamérica.
Comparación entre polos

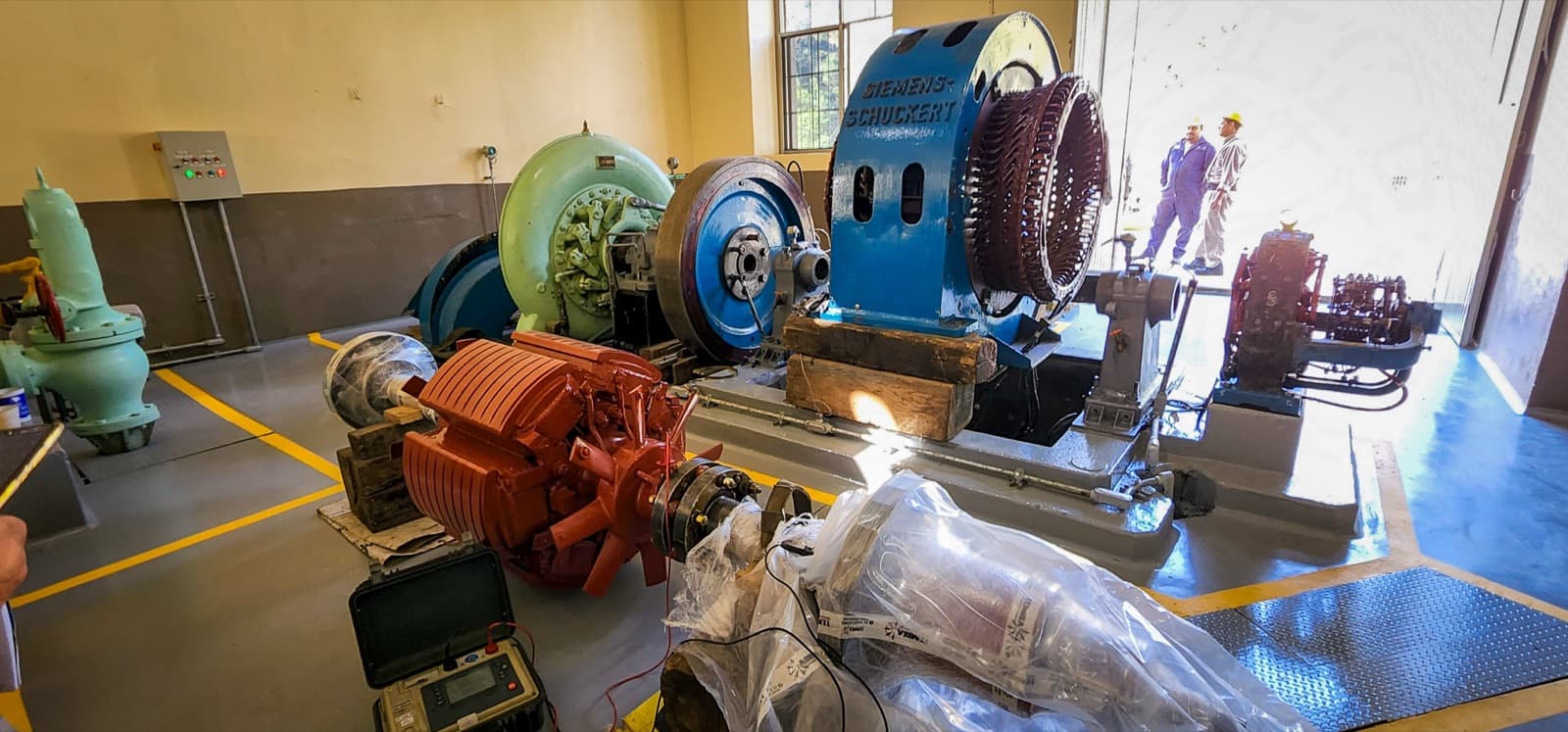

Prueba RSO
Repetitive Surge Oscillograph
Diagnóstico de cortos entre espiras en devanados de rotor de generadores síncronos.
Detecta fallas tempranas antes de que el generador llegue a paro catastrófico — sin desmontaje completo del rotor.
Conocer pruebaCIGRE TB 257 · IEEE 56 (guía)
Prueba ELCID
Electromagnetic Core Imperfection Detection
Diagnóstico de núcleos magnéticos de estator de generadores y turbogeneradores.
Detecta cortos laminares y degradación del entrehierro antes del rebobinado — permite priorizar reparación vs reemplazo del núcleo.
Conocer pruebaIEEE 1434

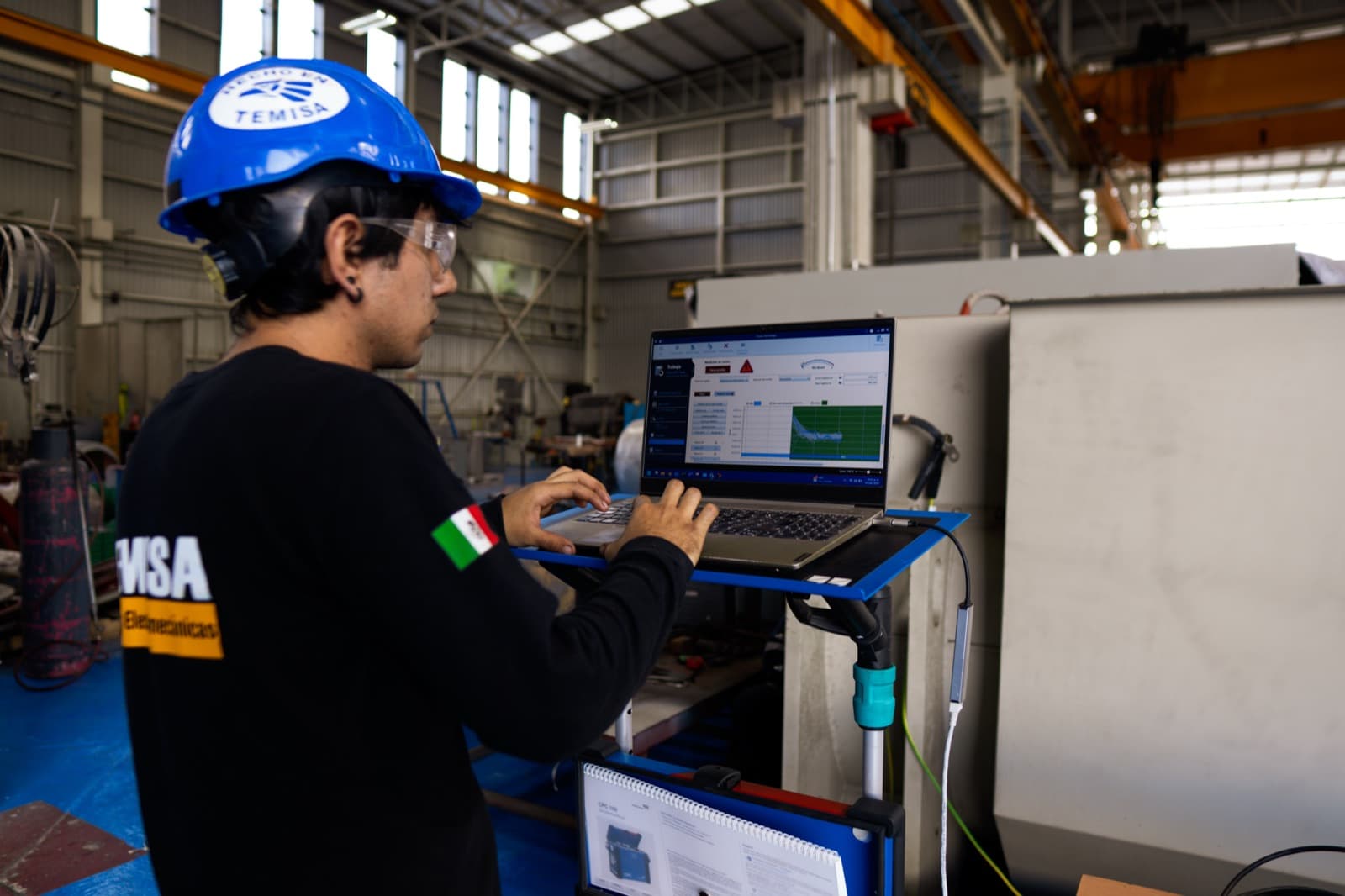

Descargas Parciales
Partial Discharge — offline + online
Diagnóstico predictivo de aislamiento en generadores síncronos de alta tensión.
Mide actividad de descargas eléctricas en aislamiento de bobinas — anticipa falla del aislamiento meses antes del breakdown.
Conocer pruebaIEEE 95-2002 (DC)

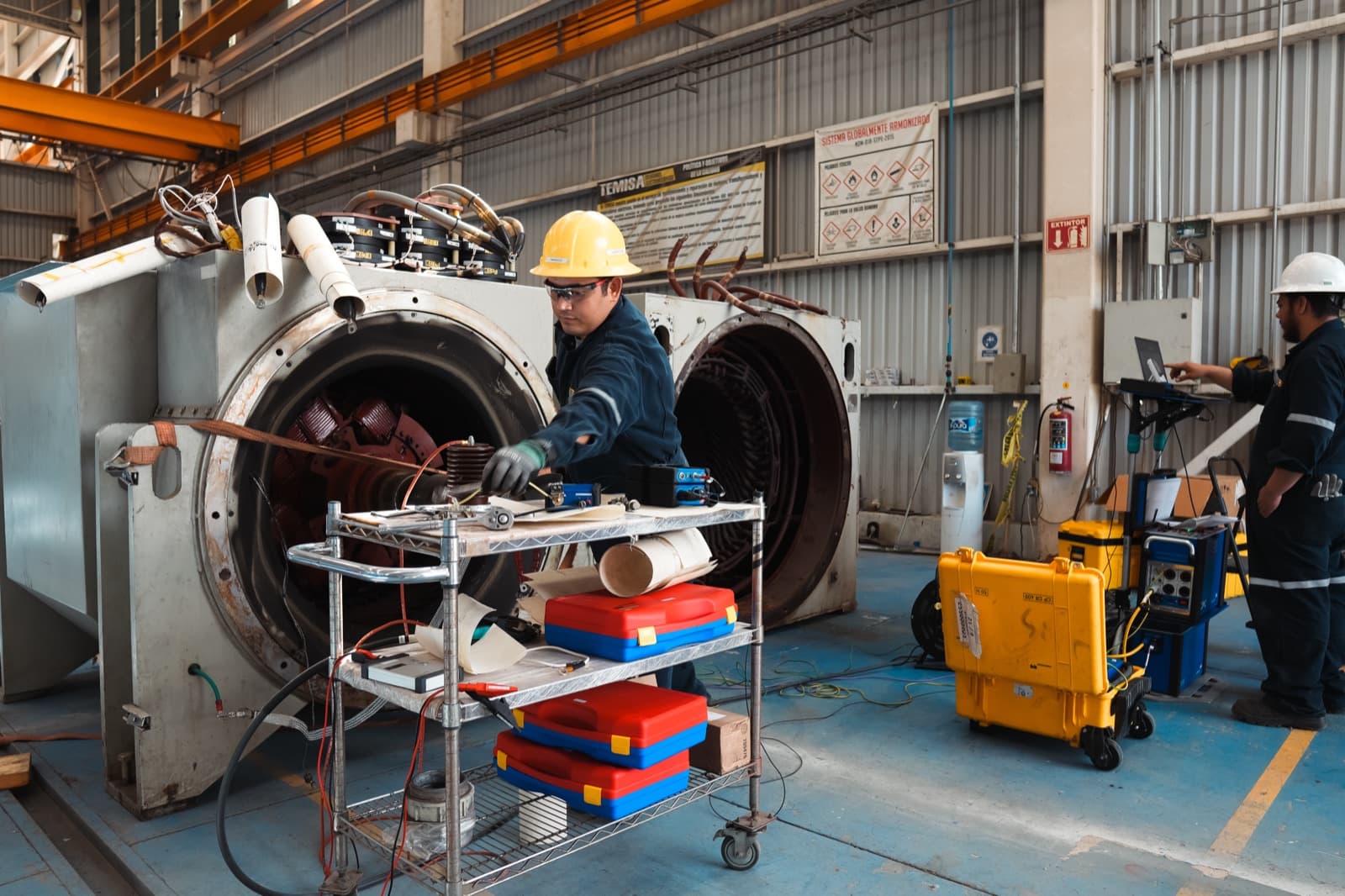

Prueba Hipot AC/DC
High Voltage Test — curva escalonada
Validación de aislamiento dieléctrico de generadores y turbogeneradores.
Indispensable post-rebobinado y pre-comisionamiento. Curva de tensión escalonada para no dañar máquinas legacy.
Conocer pruebaIEEE 56
Prueba de Toroide
Loop Test — Ring Flux Test
Inducción de flujo magnético circular en núcleo de estator con bobina toroidal energizada.
Detecta laminaciones cortocircuitadas, hot spots por corrientes parásitas y daño térmico inter-laminar. Complementaria de ELCID para núcleos grandes.
Conocer pruebaISO 7626 · ISO 10816
Bump Test
Impact Test — Análisis Modal
Excitación impulsiva con martillo modal calibrado para identificar frecuencias naturales del rotor.
Identifica modos resonantes cercanos a la frecuencia operativa que podrían causar vibración catastrófica. Crítico post-rebobinado.
Conocer pruebaProtocolo documentado
Balance de Polos
Pole Balance Test
Verificación de simetría eléctrica y magnética entre polos del rotor de generador síncrono.
Detecta polos asimétricos, abiertos o con espiras cortocircuitadas que causan armónicos, vibración y desbalance térmico.
Conocer pruebaProtocolo documentado
Caída de Tensión por Polo
Voltage Drop Test — Drop Voltage
Aplicación de DC al devanado de campo y medición de caída de tensión polo a polo.
Detecta cortos entre espiras, asimetría de resistencia y mal contacto en conexiones inter-polos. Complementaria de RSO.
Conocer pruebaIEEE 43-2013

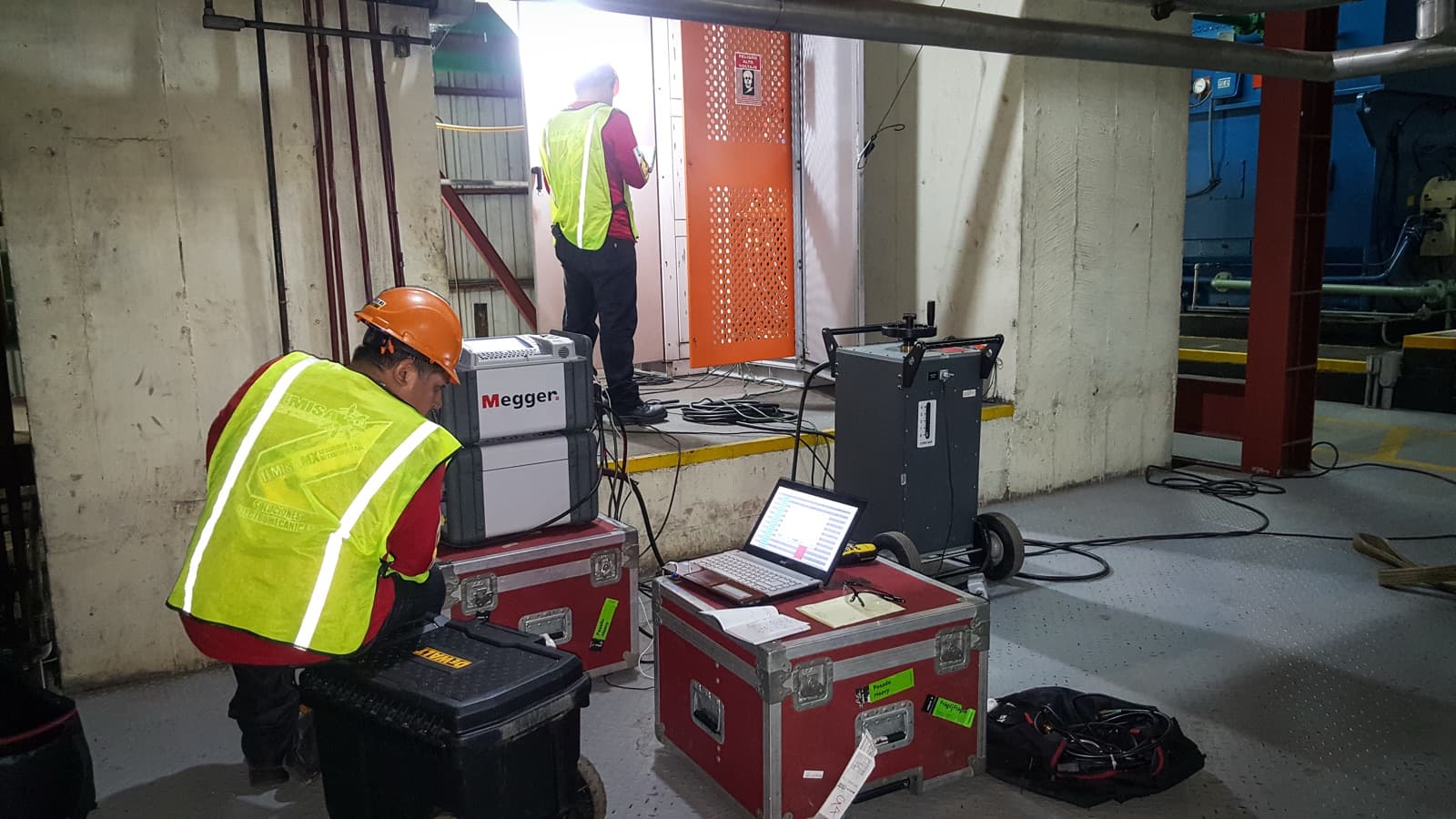

Prueba Megger
Insulation Resistance Test
Resistencia de aislamiento del devanado con voltaje DC alto (5-10 kV) bajo IEEE 43-2013.
Prueba base del paquete dieléctrico TEMISA — rápida, no destructiva y repetible; produce el dato de entrada del Índice de Polarización.
Conocer pruebaIEEE 43-2013
Índice de Polarización
Polarization Index Test
Cociente de resistencia Megger a 10 min ÷ 1 min — indicador directo de salud del aislamiento.
Detecta absorción de humedad y contaminación del aislamiento antes de energizar — criterios de aceptación IEEE 43 por clase térmica.
Conocer pruebaIEEE 286
Prueba Tan Delta
Power Factor / Loss Angle Test
Medición cuantitativa de pérdidas dieléctricas del aislamiento del devanado (factor de potencia).
El porcentaje de tan δ refleja el envejecimiento del aislamiento — tendencia año contra año para planear rebobinado antes de la falla.
Conocer pruebaEASA AR100
Surge Comparison
Surge Comparison Test
Comparación oscilográfica entre fases con pulsos de alto voltaje en el devanado del estator.
Detecta cortos entre espiras fase a fase que las pruebas estáticas no ven — aplicada bajo la norma EASA AR100.
Conocer pruebaIEEE 118
Bridge Test
DC Winding Resistance Test
Medición de precisión de resistencia DC del devanado para verificar balance entre fases.
Un desbalance >2% entre fases delata cortos, conexiones defectuosas o conductores dañados — bajo IEEE 118.
Conocer pruebaCada prueba se ejecuta con equipo calibrado y trazable bajo ISO 9001:2015. Entregamos protocolo firmado para liberación operativa o auditoría regulatoria.

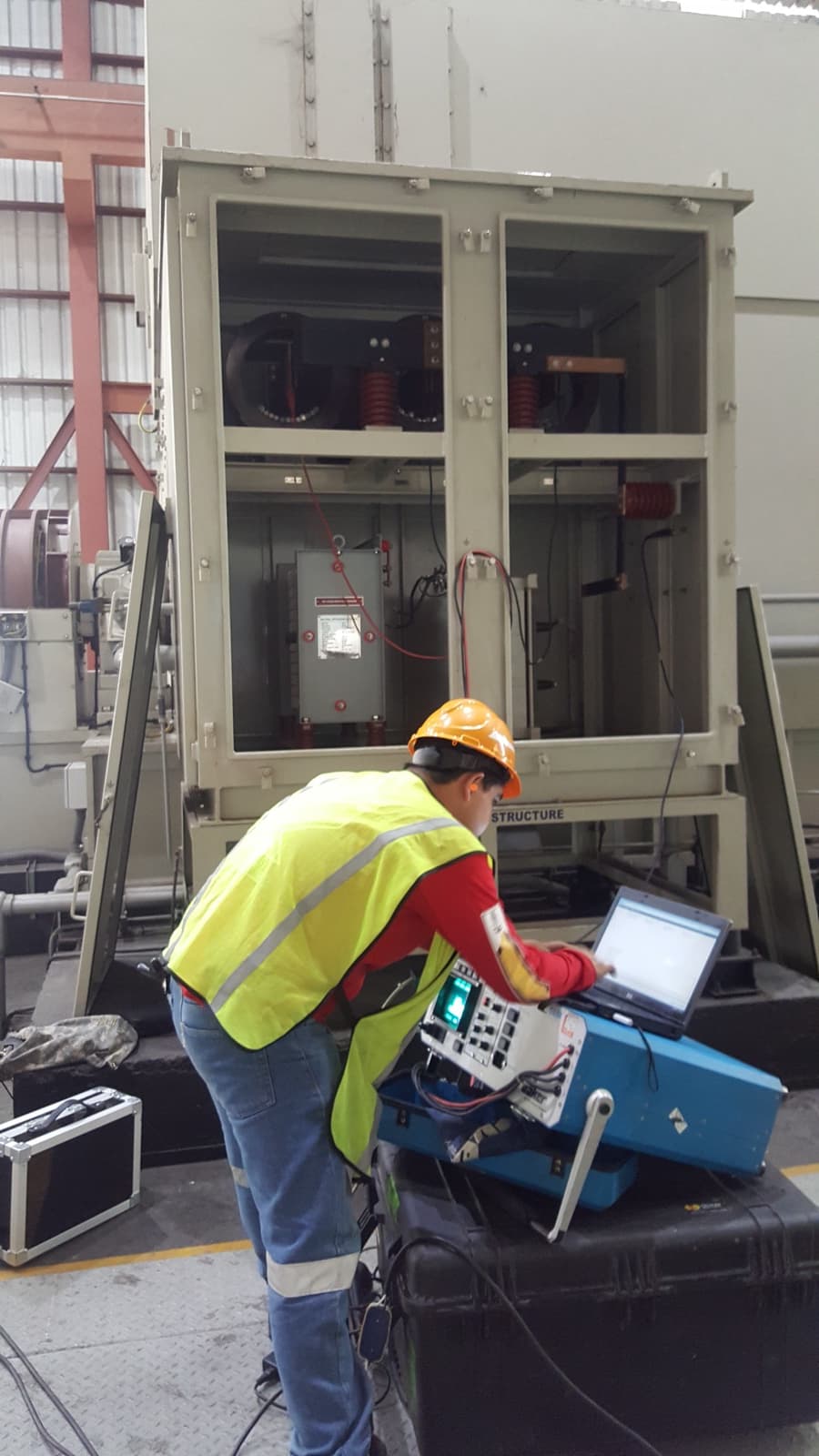

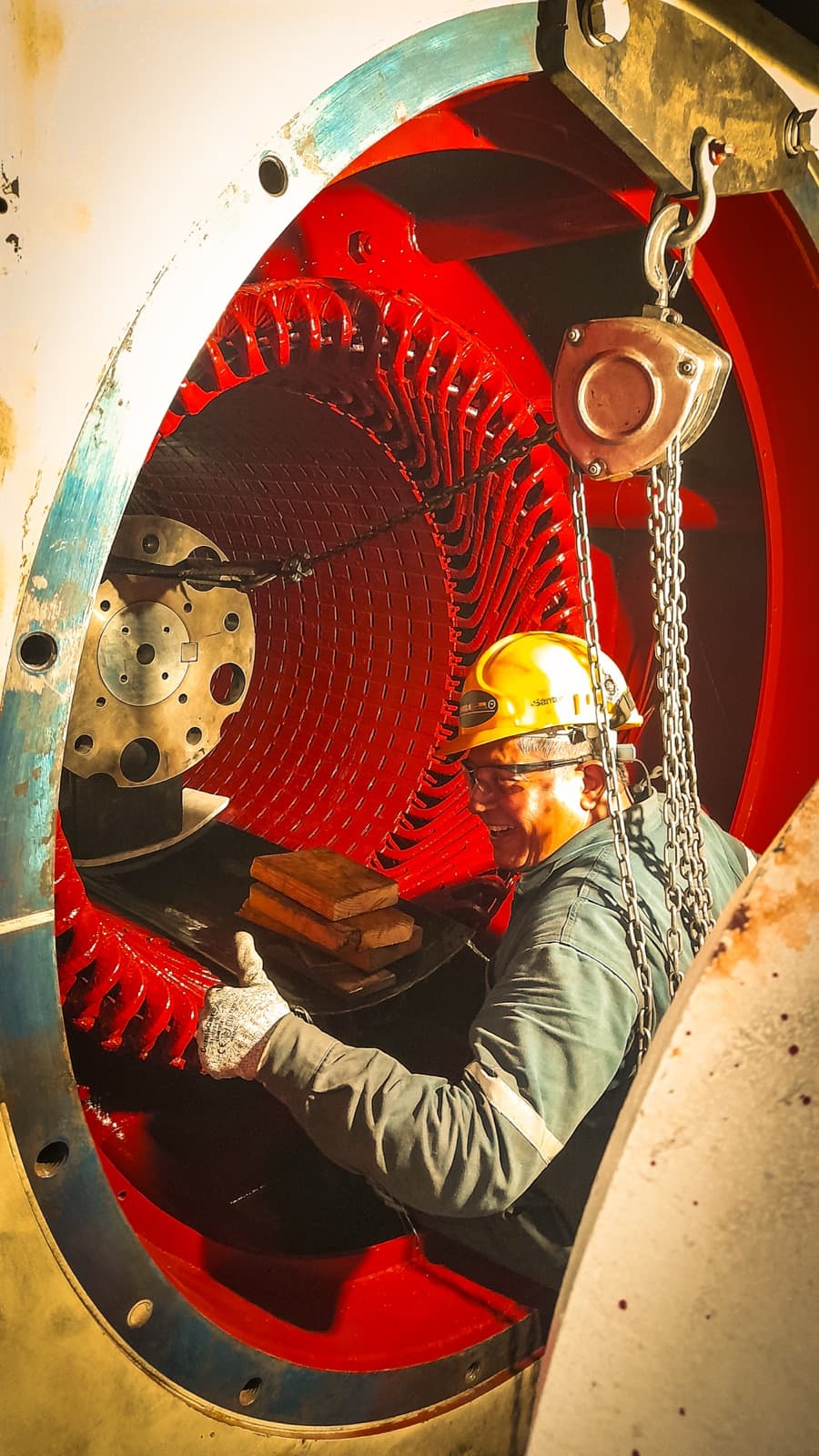

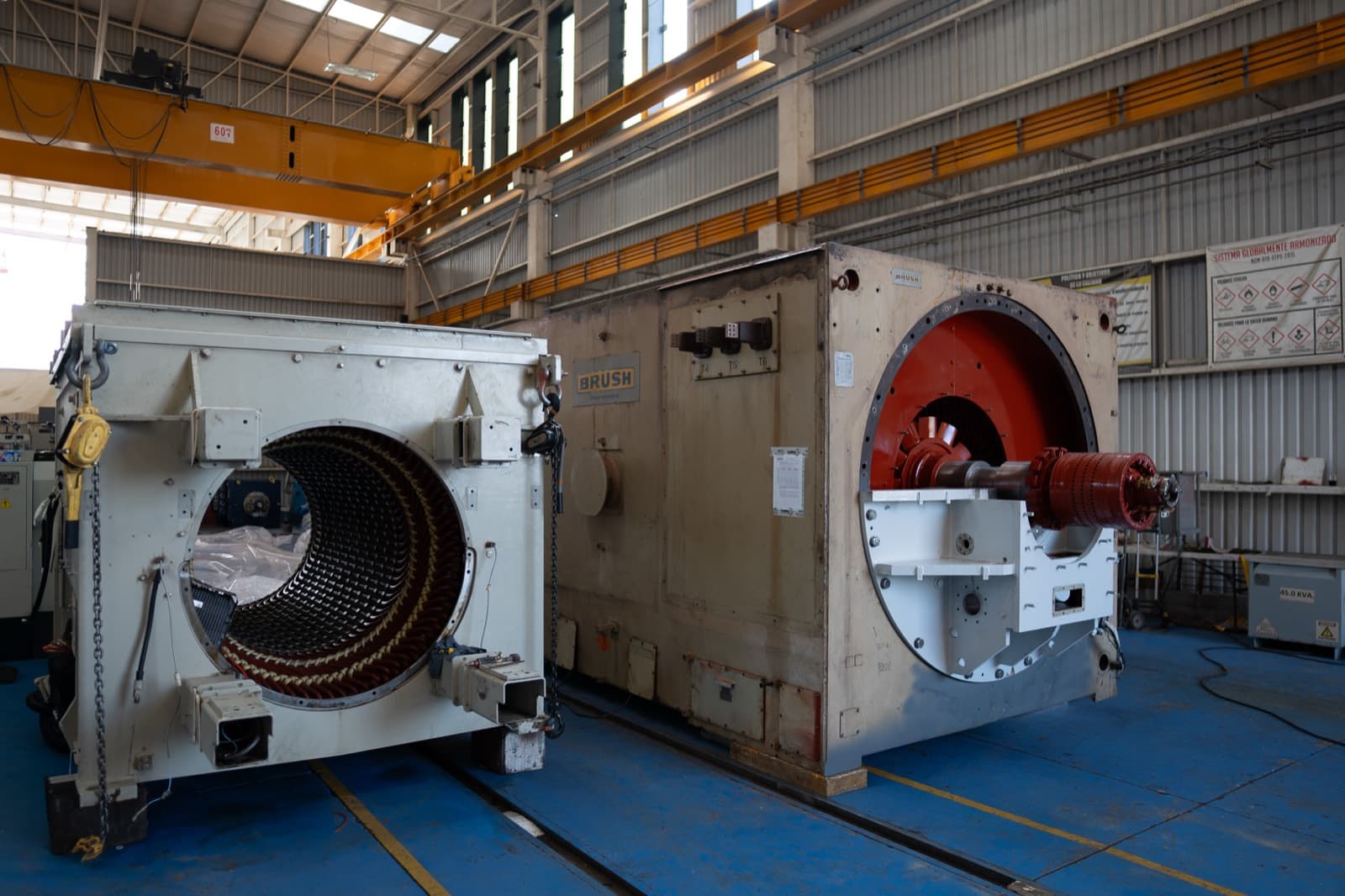

Solicitar diagnósticoGalería · Pruebas Eléctricas a Generadores
Trabajos reales en taller TEMISA Power Gen y en sitio del cliente — México y Centroamérica.
1 / 10
TEMISA PowerGen · Video explicativo
Entiende la prueba antes de solicitarla
Videos · cómo diagnosticamos el generador
Cada prueba eléctrica explicada en video por ingeniería de campo — qué mide, cómo se interpreta y bajo qué norma.
Prueba Hipot en generadores: AC vs DC
IEEE 95
Resistencia de aislamiento en generadores (IEEE 43)
IEEE 43
Tangente Delta en generadores (IEEE 286): qué revela
IEEE 286
Prueba de Toroide (Ring Flux): núcleo del estátor
Prueba de Surge en motores: detecta el corto entre espiras
Resistencia óhmica de devanados: balance de fases
Pruebas eléctricas a generadores: las 5 esenciales
Resistencia de aislamiento en motores (IEEE 43, W6000-20)
IEEE 43
Diagnóstico eléctrico de estator y rotor
El programa se selecciona después de revisar placa, historial, síntomas y resultados anteriores. No es un paquete automático para todos los generadores.
Devanado del rotor
Aislamiento, resistencia del devanado, impedancia y RSO cuando correspondan a la configuración de la máquina y a la condición investigada.
Las pruebas fuera de servicio y en operación requieren preparaciones distintas. Los ensayos de tensión aplicada solo se incluyen cuando la evaluación y el procedimiento acordado lo justifican. El informe documenta condiciones, resultados, limitaciones y siguientes pasos recomendados.
Preguntas sobre la programación
¿Con cuánta anticipación debo solicitar el servicio?
Avísanos desde la planeación del paro, antes de cerrar su programa. El plazo se confirma después de revisar información técnica, alcance, accesos, especialistas, equipo y logística. No hay un plazo único aplicable a todas las máquinas.
¿Enviar una solicitud reserva una fecha?
No. La solicitud inicia la evaluación. La movilización se programa cuando quedan confirmados el alcance, las condiciones comerciales, la disponibilidad y la preparación requerida del sitio.
¿Pueden coordinar varios ensayos durante el mismo paro?
Sí, sujeto a factibilidad y disponibilidad. Definimos la secuencia y las interferencias entre trabajos; combinar servicios no implica que puedan ejecutarse simultáneamente.
INSPECCIONES PROGRAMADAS
Avísanos antes de cerrar el programa del paro
Este es un servicio especializado que se programa con tiempo. Contacta a TEMISA desde la planeación para revisar el equipo, definir el alcance y coordinar personal, instrumentos y logística. Enviar una solicitud no reserva una fecha.
- 01
Solicitar con anticipación
Comparte fabricante, modelo, potencia, ubicación, objetivo y fechas previstas antes de cerrar el programa del paro.
- 02
Revisar la factibilidad
Revisamos planos, fotografías, historial y accesos. Identificamos información faltante, especialistas y equipo necesarios.
- 03
Acordar alcance y fechas
La propuesta define pruebas, entregables, exclusiones, responsables y programa. La movilización requiere disponibilidad y condiciones comerciales confirmadas.
- 04
Preparar y ejecutar
El sitio entrega los accesos y la liberación acordados. El equipo verifica las condiciones, coordina otros trabajos y registra la cobertura efectiva.
- 05
Informar y definir siguientes pasos
Los hallazgos, limitaciones y recomendaciones se entregan en el plazo acordado. Pruebas adicionales y reparaciones se cotizan por separado.
¿De qué depende la anticipación necesaria?
Geometría del equipo, información técnica disponible, agenda de especialistas e instrumentos, preparación del sitio, ubicación y requisitos de traslado o aduana. La propuesta distingue preparación, pruebas, rearme e informe; el tiempo de ensayo no equivale a la indisponibilidad total.
SERVICIOS PARA TU PARO PROGRAMADO
Define qué evidencia necesita tu generador
Inspección robótica del estator
Núcleo de bajo flujo, apriete de cuñas y registro visual.
Ver alcance →Inspección de anillos de retención de generadores
Evaluación por ultrasonido y corrientes inducidas. Servicio programado en México, sujeto a acceso, alcance y disponibilidad de especialistas.
Ver alcance →Bump test de cabezas de bobina del estator
Evaluación de frecuencias naturales y respuesta al impacto de cabezas de bobina. Programa tu revisión técnica con TEMISA antes del paro.
