Balanceo Dinámico de Rotores de Generadores — ISO 21940
Balanceo dinámico de rotores de generadores síncronos, turbogeneradores e hidrogeneradores bajo ISO 21940. Reduce vibración estructural, extiende vida útil de cojinetes y aislamiento, y evita falla mecánica catastrófica. Servicio en banco propio (low-speed y high-speed) y en sitio según necesidad.
Galería · Balanceo Dinámico de Rotores de Generadores — ISO 21940

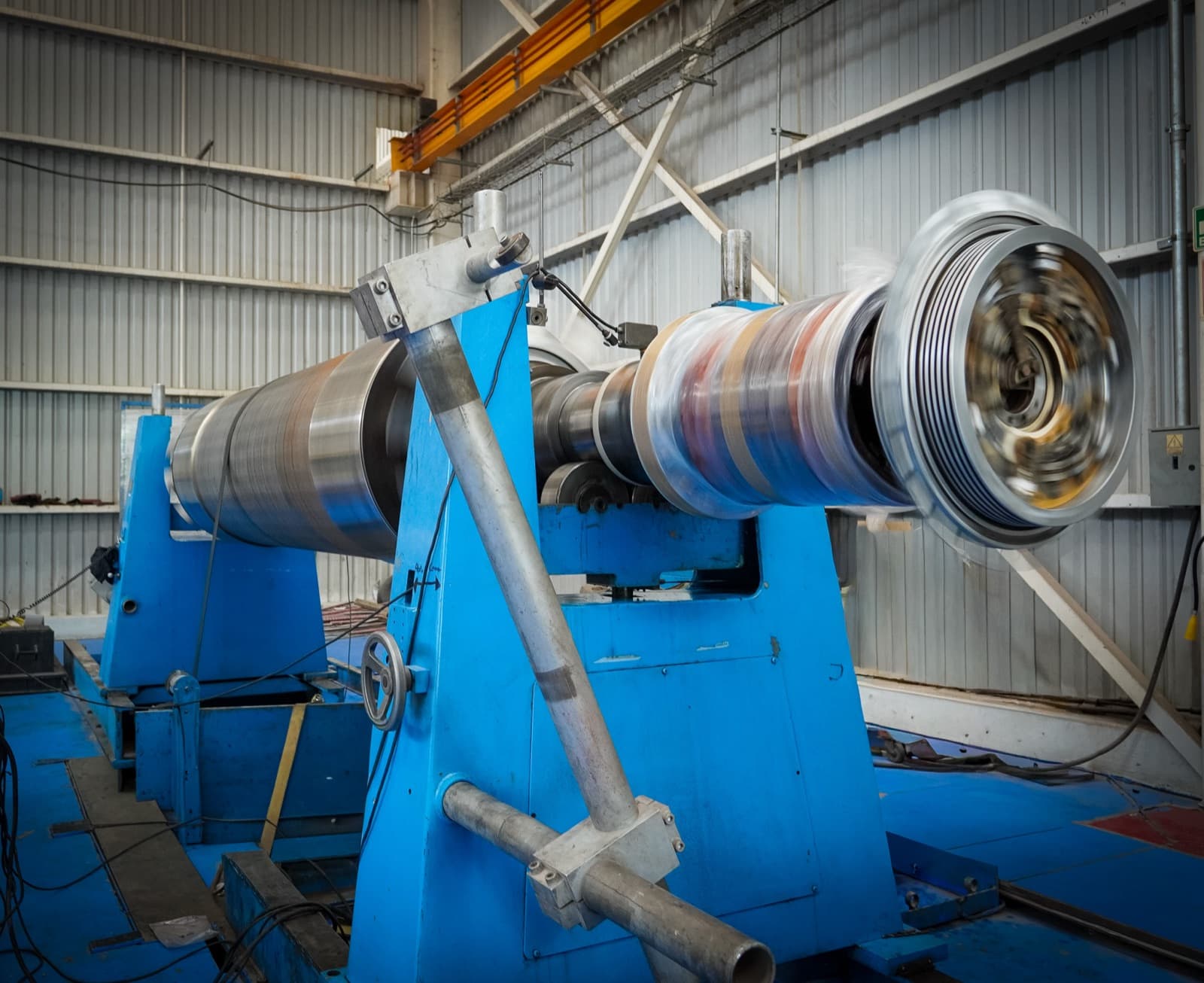

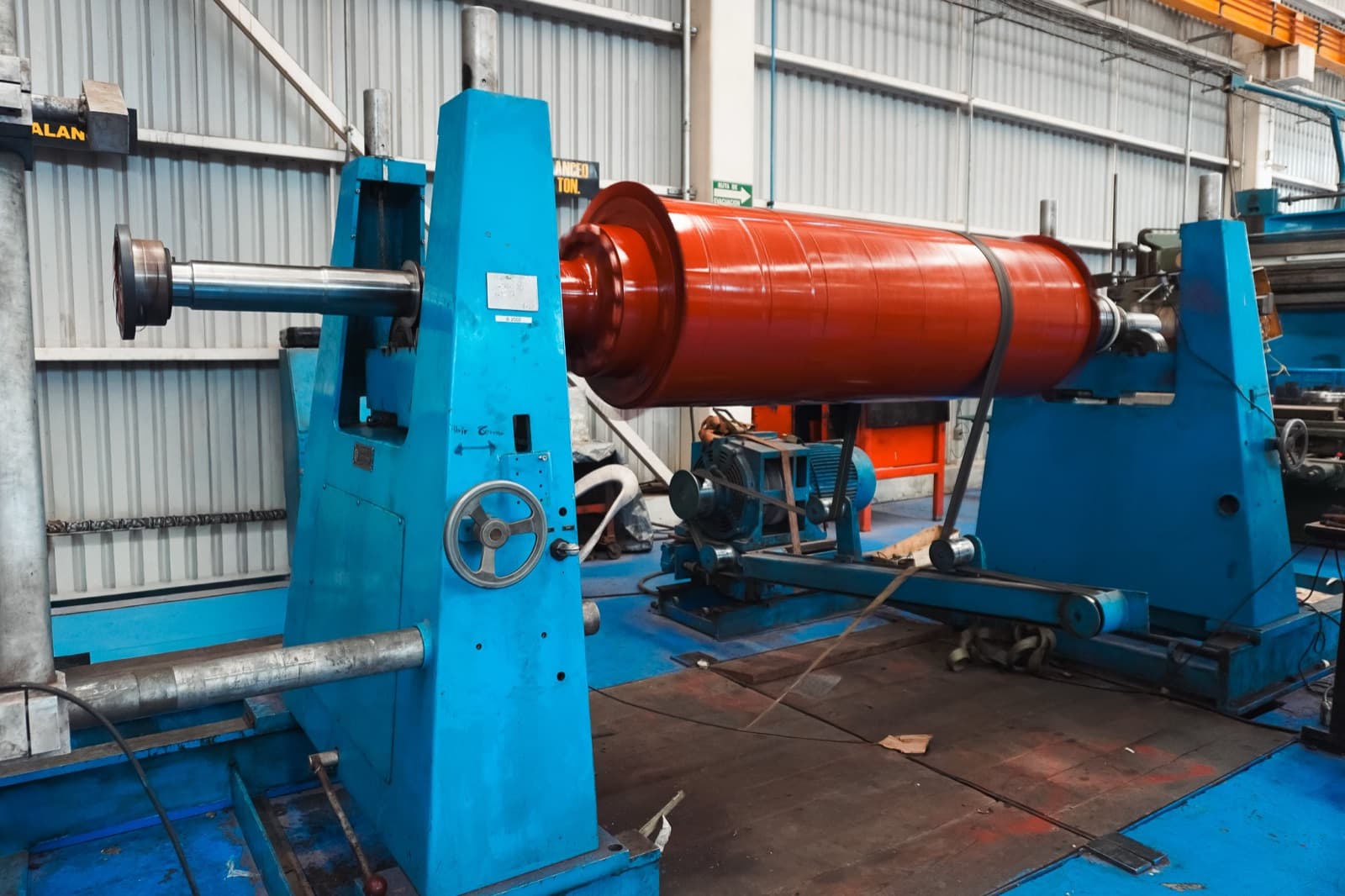

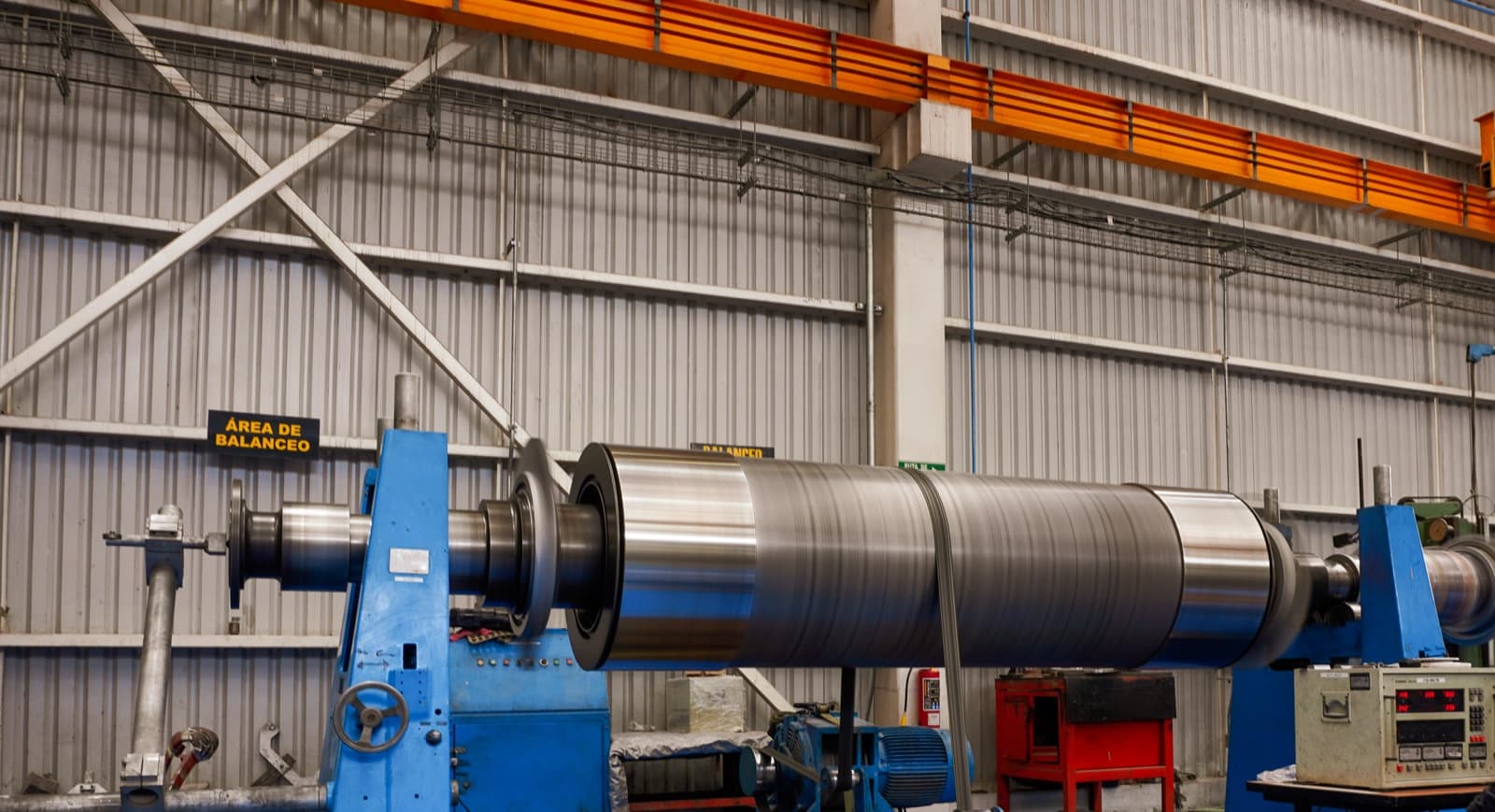

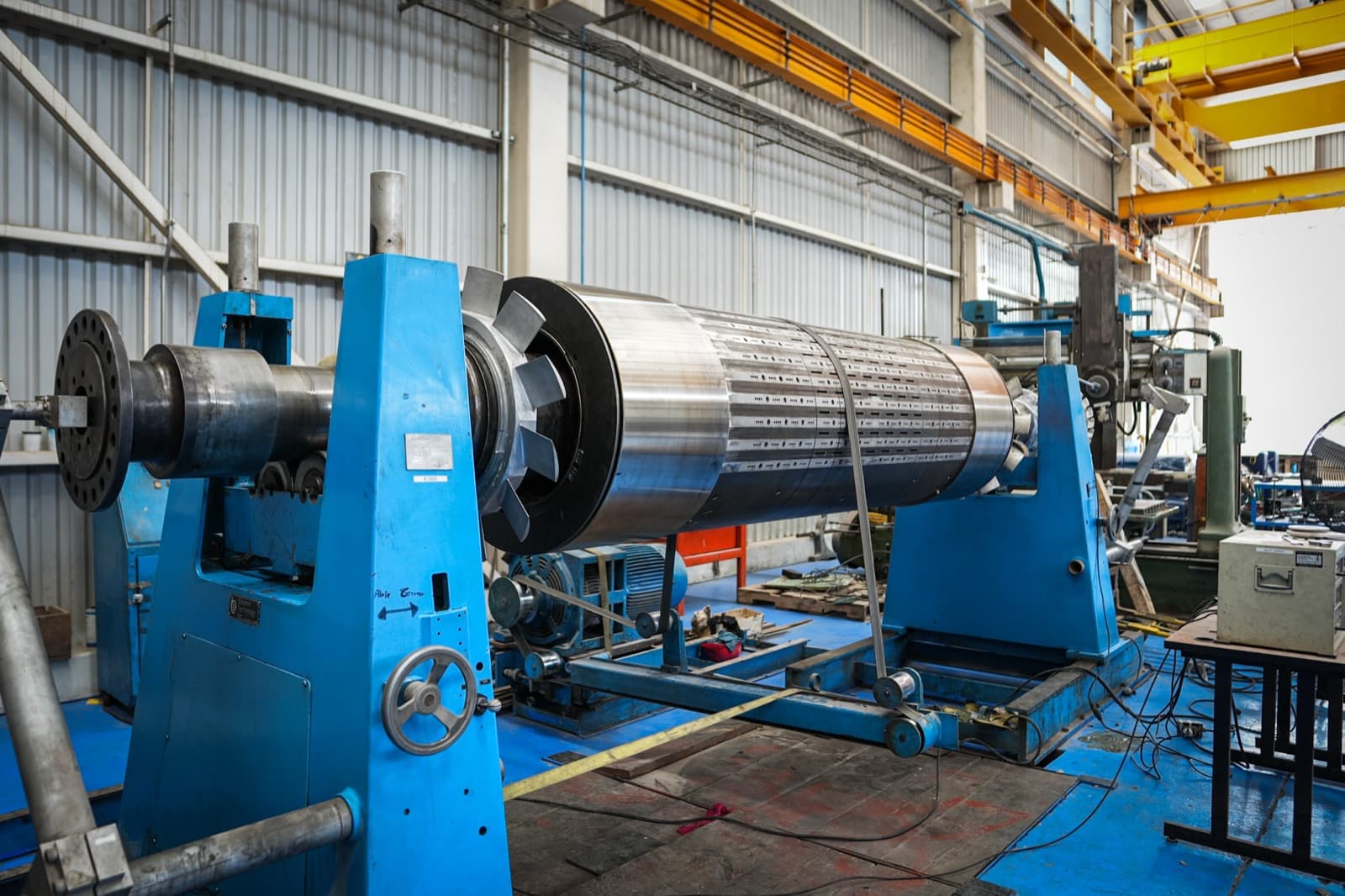

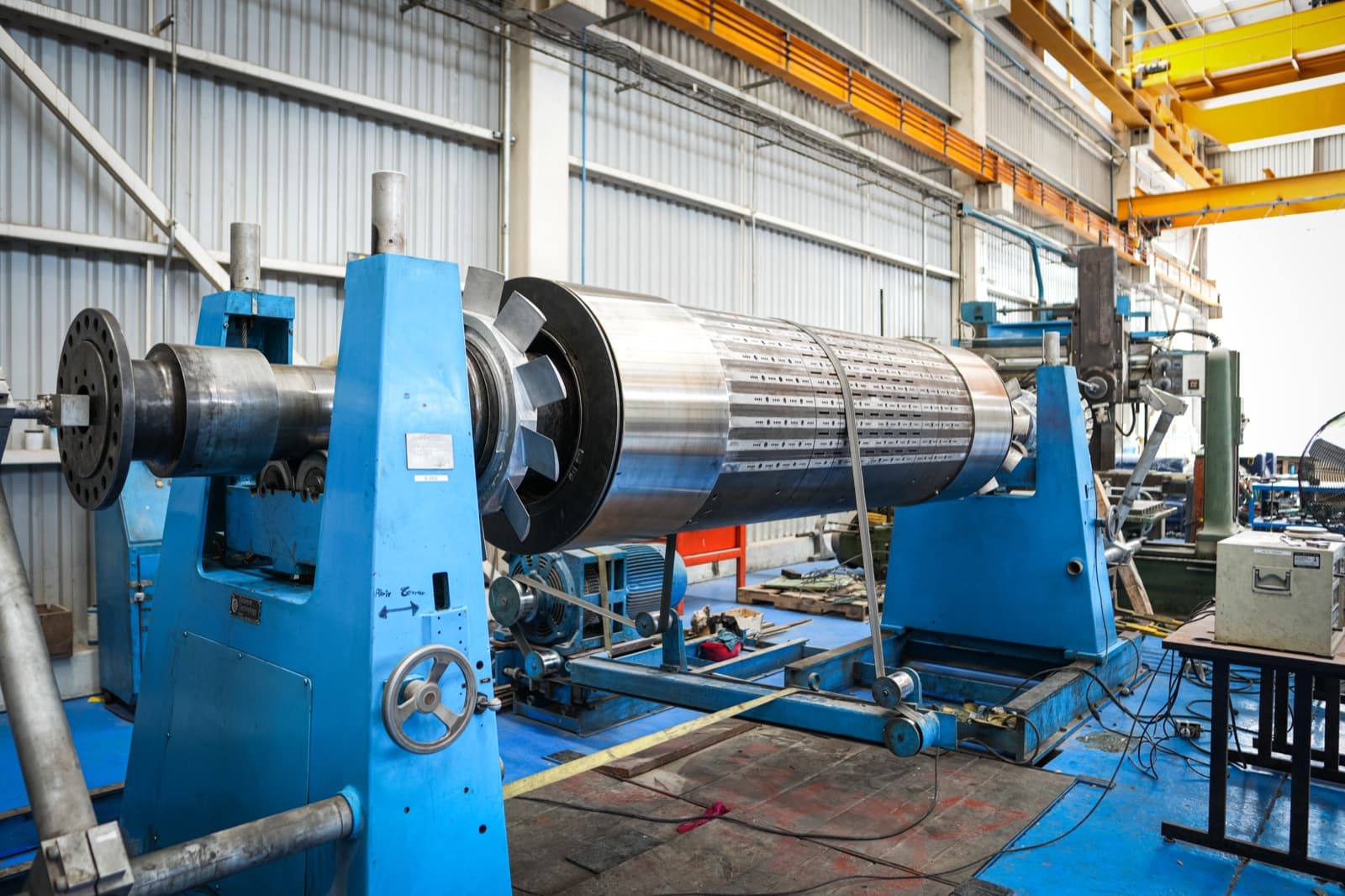

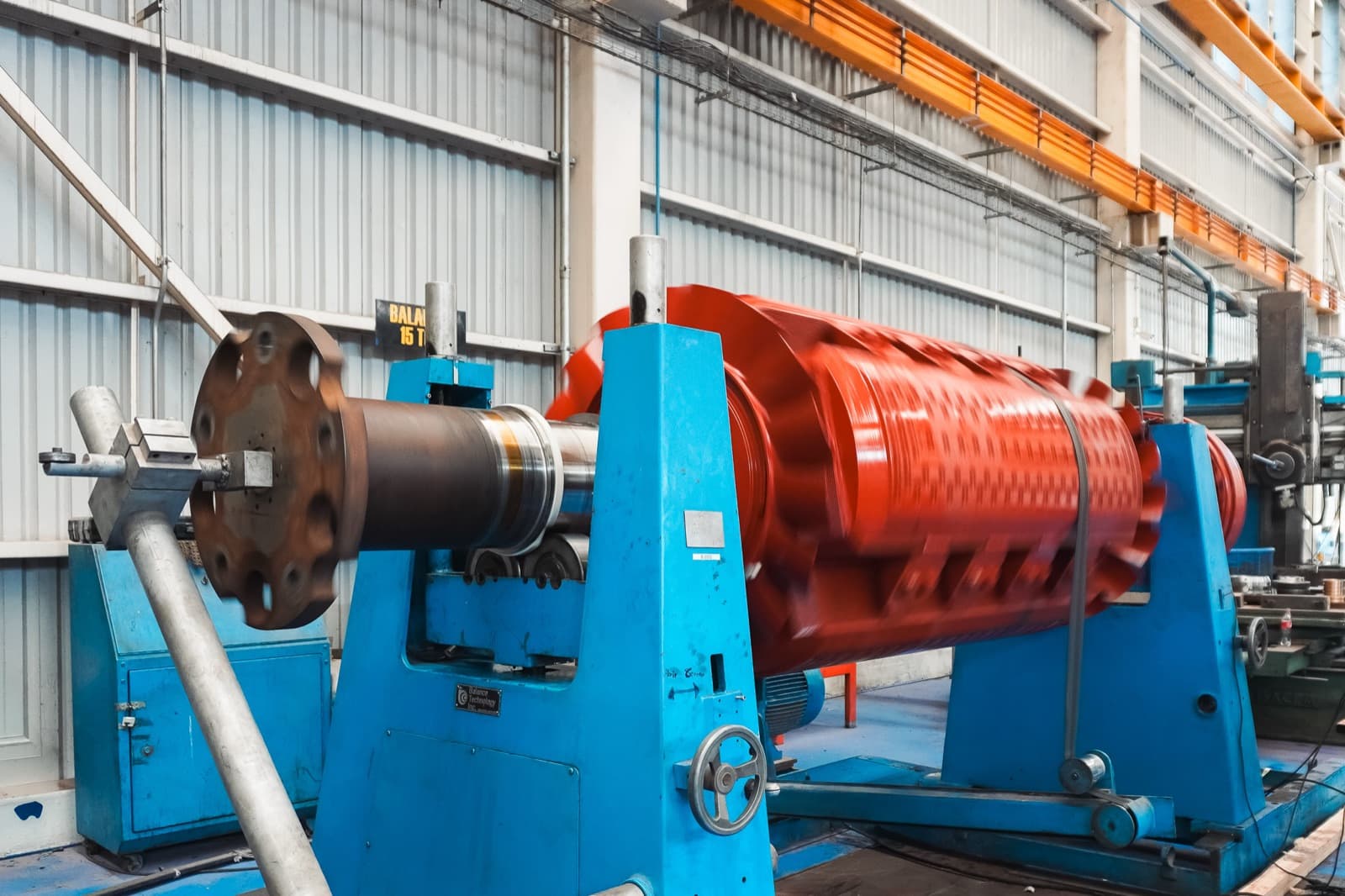

Trabajos reales en taller TEMISA Power Gen y en sitio del cliente — México y Centroamérica.
Capacidades
Lo que incluye el balanceo dinámico
Balanceo bajo ISO 21940-11 (procedimientos y criterios de aceptación de calidad para rotores — norma actual que reemplazó a ISO 1940-1/2 e ISO 5343 desde 2003). Instrumentación calibrada bajo ISO 2954 (medidores de severidad de vibración) y vocabulario técnico bajo ISO 2041. Evaluación de severidad bajo ISO 10816-1 (continuidad técnica de ISO 2372). Capacidad instalada en banco: 15 a 20 toneladas por rotor o componente rotativo.
- Balanceo low-speed (≤500 RPM) en banco para chequeo y corrección preliminar
- Balanceo high-speed (a velocidad de operación) — validación final del rotor
- Análisis de vibración bajo ISO 10816-1 antes y después del balanceo
- Corrección de masa por adición o remoción según geometría del rotor
- Mapeo de vibración por punto crítico (cojinetes, ejes, acoples)
- Reporte gráfico con FFT, amplitud RMS y velocidad de cada plano de balanceo
- Aceptación bajo grado de calidad ISO 21940-11 (G2.5, G6.3, G16 según aplicación)
- Capacidad de rotor: 15 a 20 toneladas — turbogeneradores, hidrogeneradores, ventiladores y componentes rotativos auxiliares
- Instrumentación calibrada bajo ISO 2954 con trazabilidad a patrones nacionales
- Re-balanceo post-rebobinado si la masa del devanado cambió la inercia
Diferenciadores
Por qué TEMISA POWER GEN para balanceo
Banco propio en taller — low-speed para diagnóstico, high-speed para aceptación
Análisis de vibración integrado bajo ISO 10816 con tendencias documentadas
Coordinación con rebobinado para re-balanceo después de intervención mayor
Trazabilidad ISO 9001:2015 con datos brutos para auditoría técnica
Servicio para rotores hasta turbogeneradores grandes
Equipos calibrados y trazables a patrones nacionales
Explicación técnica
Qué es balanceo dinámico de rotores de generadores — iso 21940 y cuándo aplicarlo
El balanceo dinámico de un rotor de generador eléctrico es la corrección de la distribución de masa en el rotor para que el centro de masa coincida con el eje geométrico de rotación en todo el rango operativo. Cuando un rotor no está balanceado, la masa excéntrica genera una fuerza centrífuga proporcional al cuadrado de la velocidad angular (F = m·r·ω²) que se transmite a los cojinetes como vibración periódica a 1×RPM. Esta vibración degrada cojinetes (fatiga superficial, picado, daño térmico), acopla esfuerzos al estator a través del aire gap, fatiga el aislamiento de las bobinas del campo, daña sellos y, en casos severos, induce flexión cíclica del eje. En turbogeneradores a 3,600 RPM una excentricidad de 0.5 g·mm en un rotor de 30 toneladas genera fuerzas dinámicas del orden de varios kN — suficientes para destruir cojinetes en horas. Técnicamente el balanceo se ejecuta en dos regímenes complementarios: balanceo low-speed (≤500 RPM) en banco horizontal o vertical, que detecta y corrige desbalance estático y de par —apropiado para rotores rígidos donde la deformación es despreciable—; y balanceo high-speed (a velocidad de operación o cerca de ella) en banco dinámico capaz de simular las cargas centrífugas reales, necesario para rotores flexibles que cambian de forma en operación (típicamente cualquier turbogenerador grande). La aceptación se mide bajo ISO 21940-11 con grados de calidad G —G2.5 para turbogeneradores grandes y rotores de alta velocidad, G6.3 para rotores de velocidad menor y aplicaciones menos críticas—. El grado define la velocidad límite admisible del centro de masa (en mm/s) que el rotor puede tener tras balanceo. Un rotor balanceado correctamente sale del banco con vibración por debajo de la Zona A de ISO 10816 y mantiene esa vibración en sitio salvo desalineación, soft foot o problema estructural del soporte.
Modalidades
Modalidades de balanceo dinámico que ejecutamos
Balanceo low-speed en banco (rotor rígido)
Banco horizontal con sensores de fuerza en los apoyos, instrumentación de fase y amplitud. Operación a ≤500 RPM con detección de desbalance estático (un plano) y de par (dos planos). Corrección por adición de masa con cordón soldado o por remoción con fresado controlado. Resultado con grado de calidad ISO 21940 en planos de balanceo definidos.
Cuándo usar: Rotores rígidos pequeños y medianos —rotores de generadores síncronos hasta ~30 MVA, polos salientes de hidrogeneradores—, chequeo preliminar previo a balanceo high-speed, rotores tras rebobinado donde el desbalance es localizado.
Balanceo high-speed en banco dinámico
Banco capaz de operar el rotor a velocidad de operación (1,800 / 3,600 RPM típicamente). Mide vibración en cojinetes reales del banco con sensores de proximidad. Permite balancear rotores flexibles que cambian de forma a velocidad operativa — corrección en múltiples planos (típicamente 3 a 5) con análisis modal del rotor.
Cuándo usar: Turbogeneradores 1,800/3,600 RPM, rotores con relación de esbeltez alta, rotores que operan cerca o por encima de la primera velocidad crítica, aceptación final pre-comisionamiento de equipos rebobinados.
Balanceo in-situ (campo) en una velocidad
Balanceo de campo con equipo portátil de análisis de vibración y fase. Se ejecuta con el rotor instalado en sitio, montado en sus cojinetes finales, midiendo vibración en operación. Corrección en uno o dos planos accesibles típicamente en acoples o en cabezales de rotor. Tolerancias mayores que balanceo en banco pero suficientes para correcciones rápidas.
Cuándo usar: Vibración elevada en operación sin desmontaje viable, corrección post-instalación, ajuste fino tras intervención mecánica menor, generadores grandes donde el traslado a banco es prohibitivo.
Balanceo multi-plano para rotores flexibles
Balanceo en múltiples planos (típicamente 3 a 5) con análisis modal del rotor — necesario cuando el rotor cruza una o más velocidades críticas en su rango operativo. Combina mediciones a varias velocidades intermedias y aplica método de coeficientes de influencia o método modal.
Cuándo usar: Turbogeneradores grandes con rotor flexible que cruza una o dos velocidades críticas, hidrogeneradores de gran diámetro y baja velocidad, rotores rebobinados donde el cambio de masa afectó el comportamiento modal.
Re-balanceo post-rebobinado
Servicio integrado con el rebobinado del rotor — tras instalar las nuevas bobinas la distribución de masa cambia ligeramente. Re-balanceo en banco low-speed para chequeo y high-speed para aceptación final. Forma parte del alcance habitual del rebobinado.
Cuándo usar: Tras todo rebobinado de rotor —polos lisos o salientes—, tras cambio de cuñas magnéticas o de retainer rings, tras intervenciones mayores que modifican masa distribuida del rotor.
Balanceo con aceptación G2.5 / G6.3 según norma
Balanceo bajo grado de calidad ISO 21940-11 acordado contractualmente — G2.5 para turbogeneradores y rotores de alta velocidad (e·ω ≤ 2.5 mm/s, calidad típica de la industria), G6.3 para aplicaciones menos críticas. Documentación final con grado alcanzado y datos brutos para auditoría técnica.
Cuándo usar: Cuando el cliente o el OEM especifican grado de calidad específico, comisionamiento de equipos nuevos, aceptación contractual de servicios de balanceo.
Comparativa técnica
Balanceo en banco vs balanceo in-situ — comparativa técnica
La decisión entre balancear en banco o in-situ depende del tipo de rotor, del alcance disponible y de la criticidad del activo. Esta tabla resume las diferencias técnicas que determinan la elección.
| Criterio | Balanceo en banco (low-speed / high-speed) | Balanceo in-situ (campo) |
|---|---|---|
| Precisión alcanzable | Alta — G2.5 a G0.4 según rotor | Media — limitada por accesibilidad y régimen |
| Planos de corrección accesibles | Todos los del rotor | Solo los accesibles en operación |
| Requiere desmontaje del rotor | Sí — extracción del rotor del estator | No — rotor en sitio operativo |
| Aplica a rotor flexible | Sí en high-speed | Limitado — solo correcciones menores |
| Aplica como aceptación contractual G2.5 | Sí — estándar industria | No típicamente, sí para correcciones |
| Tiempo de ejecución | 2–5 días en banco + logística | 4–24 horas en sitio |
| Costo relativo | Mayor (logística + tiempo banco) | Menor (sin logística mayor) |
| Aplica en post-rebobinado | Estándar — siempre | Solo correcciones menores residuales |
| Recomendación TEMISA | Estándar tras toda intervención mayor | Ajuste fino o cuando desmontaje no es viable |
Proceso técnico
Cómo ejecutamos un balanceo dinámico — proceso técnico paso a paso
1. Recepción del rotor y verificación inicial
Recepción del rotor en taller con registro fotográfico y dimensional. Inspección visual de superficies de cojinete, ejes, retainer rings y conexiones de campo. Lectura de datos del rotor — peso, momento de inercia, geometría, velocidad nominal, grado de calidad requerido. Verificación de soft foot del banco antes de iniciar.
2. Medición inicial de vibración (línea base)
Montaje en banco low-speed con acelerómetros y sensores de fase. Operación a velocidad de prueba con registro de amplitud y fase de vibración en planos de medición — esto define el desbalance inicial. Análisis de espectro FFT para descartar vibración por origen distinto al desbalance (excentricidad, holgura, etc.).
3. Cálculo de corrección por método de coeficientes de influencia
Aplicación de pesos de prueba (trial weights) en posiciones angulares definidas, medición de nuevo vector de vibración. Cálculo de coeficientes de influencia que relacionan masa correctora con vector de vibración. Determinación analítica de masa y posición de corrección requerida en cada plano de balanceo.
4. Aplicación de corrección de masa
Corrección por adición — soldadura calificada de pesos en posiciones angulares calculadas, típica en rotores de polos salientes y en cabezales de bobinas. Corrección por remoción — fresado controlado de material en posiciones específicas, típica en rotores cilíndricos y discos sólidos. Verificación dimensional y de torque tras la corrección.
5. Verificación post-corrección y residuos
Nueva medición de vibración tras la corrección. Cálculo de desbalance residual y comparación contra grado de calidad ISO 21940-11 acordado. Iteración con nueva corrección si el residual excede tolerancia. Documentación de vibración pre y post para cada plano de balanceo.
6. Balanceo high-speed (si aplica) y aceptación
Para rotores flexibles, traslado a banco high-speed y operación a velocidad de operación con registro de vibración en cojinetes del banco. Corrección adicional en planos seleccionados si el comportamiento dinámico lo requiere. Aceptación final bajo grado de calidad acordado con datos brutos registrados.
7. Liberación del rotor con protocolo firmado
Entrega del rotor con protocolo de balanceo firmado bajo ISO 21940 — datos brutos de vibración pre y post, masa correctora aplicada por plano, grado de calidad alcanzado, equipo de medición utilizado con certificado de calibración. Para servicio integrado con rebobinado, el balanceo queda registrado en la orden de servicio única.
Marco normativo
Normas técnicas aplicadas en balanceo dinámico
ISO 21940-11
Mechanical vibration — Rotor balancing — Part 11: Procedures and tolerances for rotors with rigid behaviour. Es la norma maestra de balanceo en banco — define grados de calidad G (G0.4, G1, G2.5, G6.3, G16, G40, etc.), procedimientos de aceptación y criterios de desbalance residual admisible.
ISO 21940-12
Procedures and tolerances for rotors with flexible behaviour. Aplica para rotores que cambian de forma a velocidad operativa — define balanceo modal y por coeficientes de influencia para rotores flexibles típicos de turbogeneradores grandes.
ISO 21940-14
Procedures for assessing balance errors. Define cómo evaluar incertidumbre del proceso de balanceo y trazabilidad metrológica del equipo de medición. Aplica para reportes técnicos donde la incertidumbre debe documentarse.
ISO 19499
Mechanical vibration — Balancing — Guidance on the use and application of balancing standards. Es la guía de referencia que orienta sobre la selección de norma específica según tipo de rotor, velocidad y aplicación.
ISO 10816-3 / ISO 20816
Evaluación de vibración mecánica en máquinas no-reciprocantes. Tras balanceo, la vibración medida en el rotor instalado en sus cojinetes finales debe estar en Zona A o B según clase de máquina. Es la prueba de aceptación operativa que valida el balanceo en condiciones reales.
API 670
Machinery Protection Systems. Aplica para sistemas de protección por vibración en turbomáquinas. En balanceo es referencia para los acelerómetros y sensores de proximidad utilizados durante la validación y para los umbrales de protección que se ajustarán post-balanceo.
IEEE 115-2019
Procedimientos de prueba para máquinas síncronas. En balanceo post-rebobinado aplica como referencia para las pruebas eléctricas que se ejecutan junto con el balanceo — el rotor balanceado debe pasar también la validación eléctrica antes de reinstalarse.
ISO 9001:2015
Sistema de gestión de calidad. En balanceo garantiza trazabilidad — equipo de medición calibrado, técnico responsable, datos brutos archivados, protocolo firmado. Requisito para auditorías técnicas de operadores industriales.
FAQ
Preguntas frecuentes sobre balanceo dinámico de rotores de generadores — iso 21940
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Cuándo se necesita balanceo dinámico de un rotor de generador?
Después de rebobinado (la masa de bobinas cambió la distribución), después de mecanizado mayor del eje o cojinetes, cuando la vibración medida supera el umbral de ISO 10816 para la clase del equipo, y como validación pre-comisionamiento de rotores nuevos o reinstalados.
¿Cuál es la diferencia entre balanceo low-speed y high-speed?
Low-speed (≤500 RPM) detecta desbalance estático y simple — adecuado para chequeo inicial o rotores rígidos. High-speed (a velocidad de operación) detecta desbalance dinámico real bajo cargas centrífugas reales — necesario para rotores flexibles y para liberación a operación comercial.
¿Pueden hacer balanceo en sitio?
Para rotores que no se desmontan, sí — balanceo de campo con equipo portátil de análisis de vibración. La precisión es menor que en banco pero es útil para correcciones rápidas o problemas localizados.
¿Qué grado de calidad ISO 21940 aplican?
G2.5 para turbogeneradores y rotores de alta velocidad (la calidad típica de la industria). G6.3 para rotores de velocidad menor o equipos no críticos. El grado se acuerda con el cliente al inicio del trabajo según norma del activo.
¿Cuánto tarda un balanceo completo?
Entre 2 y 5 días en banco según tamaño del rotor y número de planos de balanceo necesarios. Para turbogeneradores grandes con balanceo high-speed el plazo se extiende a 1-2 semanas con documentación final completa.
¿Hacen balanceo post-rebobinado dentro del mismo contrato?
Sí. Cuando rebobinamos un rotor, el re-balanceo forma parte del alcance habitual del servicio. La nueva distribución de masa se compensa antes de la liberación final del activo a operación.
¿Cómo distinguen entre vibración por desbalance y por desalineación?
Análisis de fase y de armónicos. El desbalance genera componente dominante a 1×RPM con fases coherentes entre puntos de medición horizontales. La desalineación genera componente a 2×RPM con armónicos y fases opuestas entre puntos verticales y horizontales. Cuando ambas coexisten, primero corregimos la desalineación con alineación láser, después medimos vibración residual y, si justifica, ejecutamos balanceo.
¿Qué pasa si el rotor tiene comportamiento flexible y cruza una velocidad crítica?
Aplicamos balanceo modal multi-plano. Para rotores flexibles que cruzan una o más velocidades críticas, el balanceo en un solo plano es insuficiente — se requiere balanceo en 3 a 5 planos con análisis modal del rotor, ejecutado en banco high-speed capaz de operar a velocidad de operación con cojinetes reales. Es el caso típico de turbogeneradores grandes y de algunos hidrogeneradores de gran diámetro.
¿Se puede balancear un rotor sin extraerlo del estator?
Sí, con limitaciones — balanceo in-situ en uno o dos planos accesibles típicamente en acoples o cabezales de rotor, con tolerancias mayores que en banco. Es útil para correcciones rápidas y para activos críticos donde el desmontaje implica costo extraordinario. Para aceptación contractual G2.5 o más estricta, el balanceo en banco es el estándar.
¿Documentan el balanceo final con datos brutos para auditoría técnica?
Sí. El protocolo final incluye datos brutos de vibración pre y post por plano, masa correctora aplicada en cada plano con posición angular exacta, grado de calidad ISO 21940 alcanzado, equipo de medición utilizado con certificado de calibración vigente bajo ISO/IEC 17025, técnico responsable. Todo admisible en auditorías de operadores Pemex, CFE, mineras y due diligence técnico.
