Equipo
Servicio al Generador en Trenes de Turbomaquinaria
En un tren turbina-generador, TEMISA Power Gen atiende el generador y su excitación: balanceo dinámico del rotor del generador en taller propio bajo ISO 21940-11 (grado G1.0 / G2.5), alineación láser del generador respecto a la turbina con corrección por thermal growth (SKF / Pruftechnik, API 686), limpieza criogénica de estator, rotor y componentes del generador, y diagnóstico predictivo desde el generador (vibración ISO 10816, termografía y pruebas eléctricas). No somos EPC ni damos servicio a turbinas o motores primarios: del lado de la turbina coordinamos con aliados estratégicos.
Galería · Servicio al Generador en Trenes de Turbomaquinaria

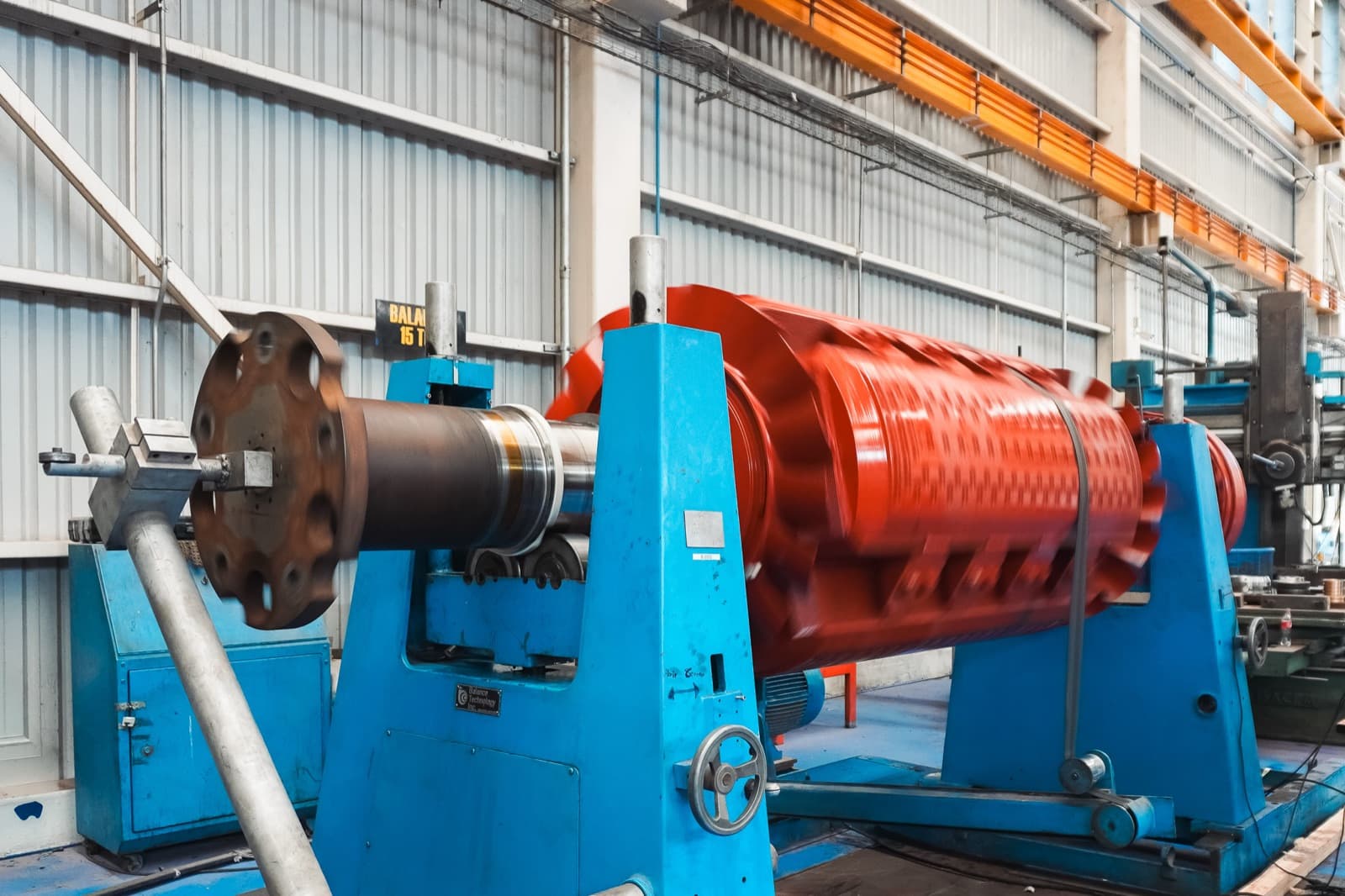

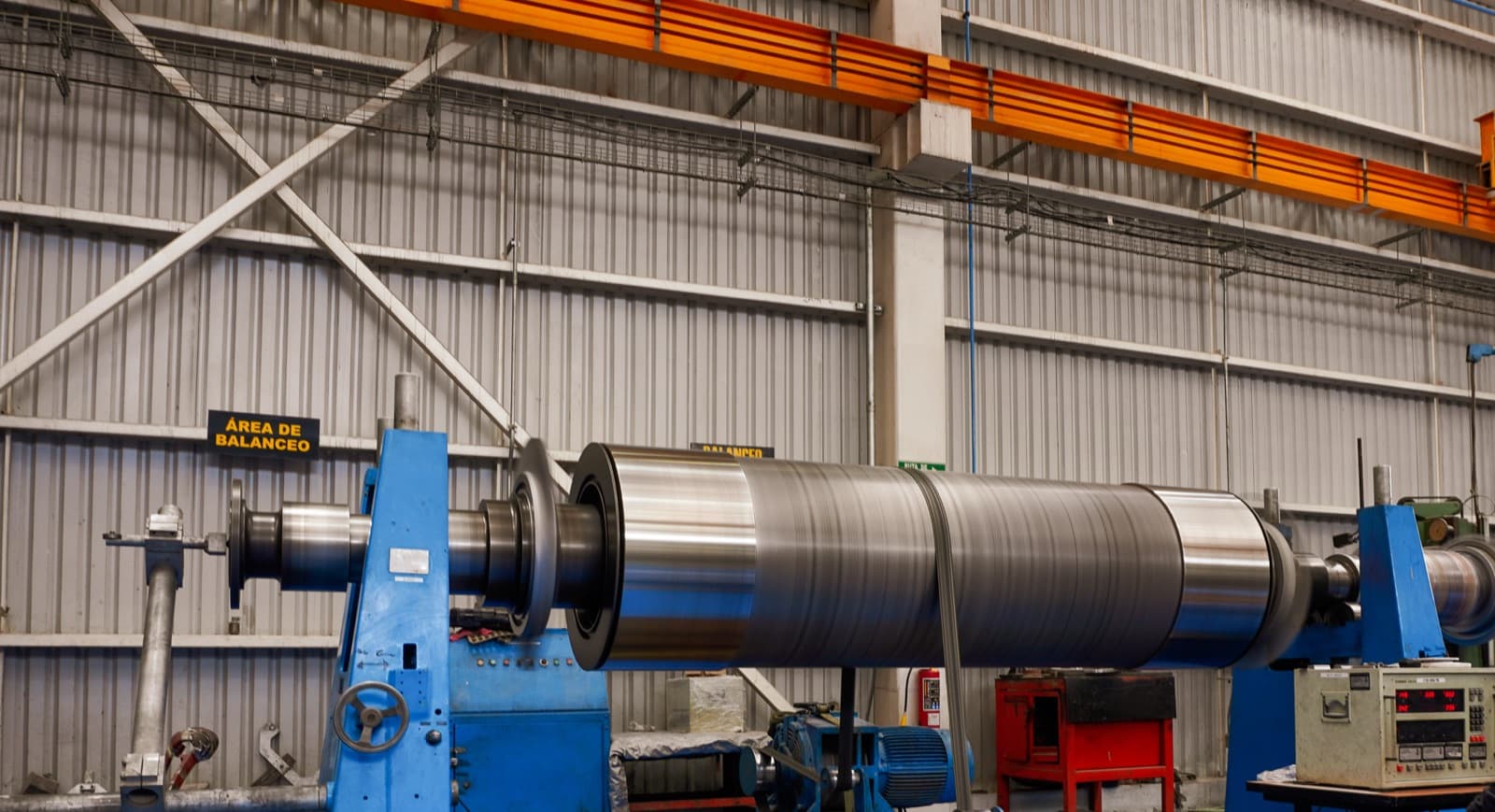

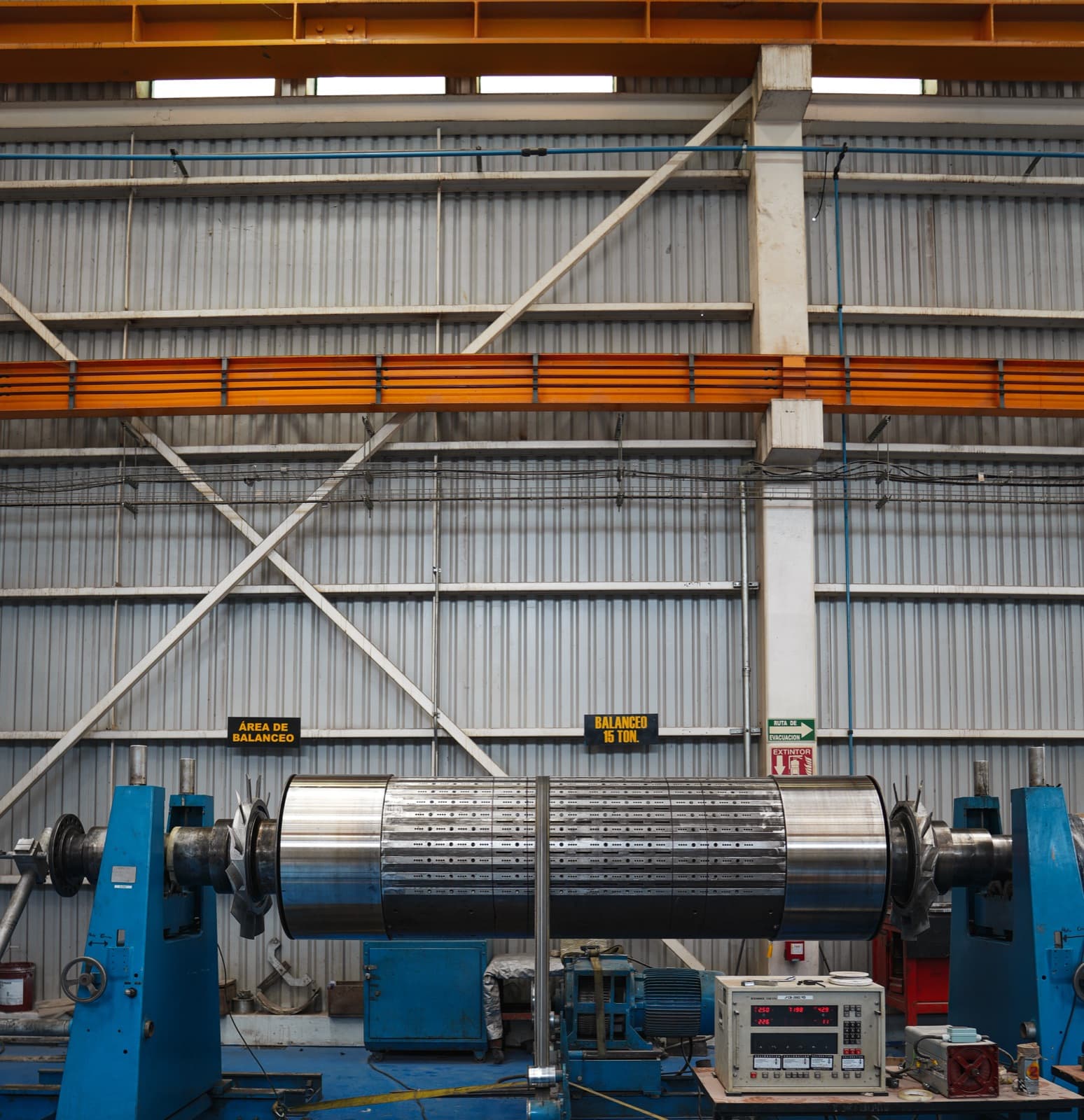

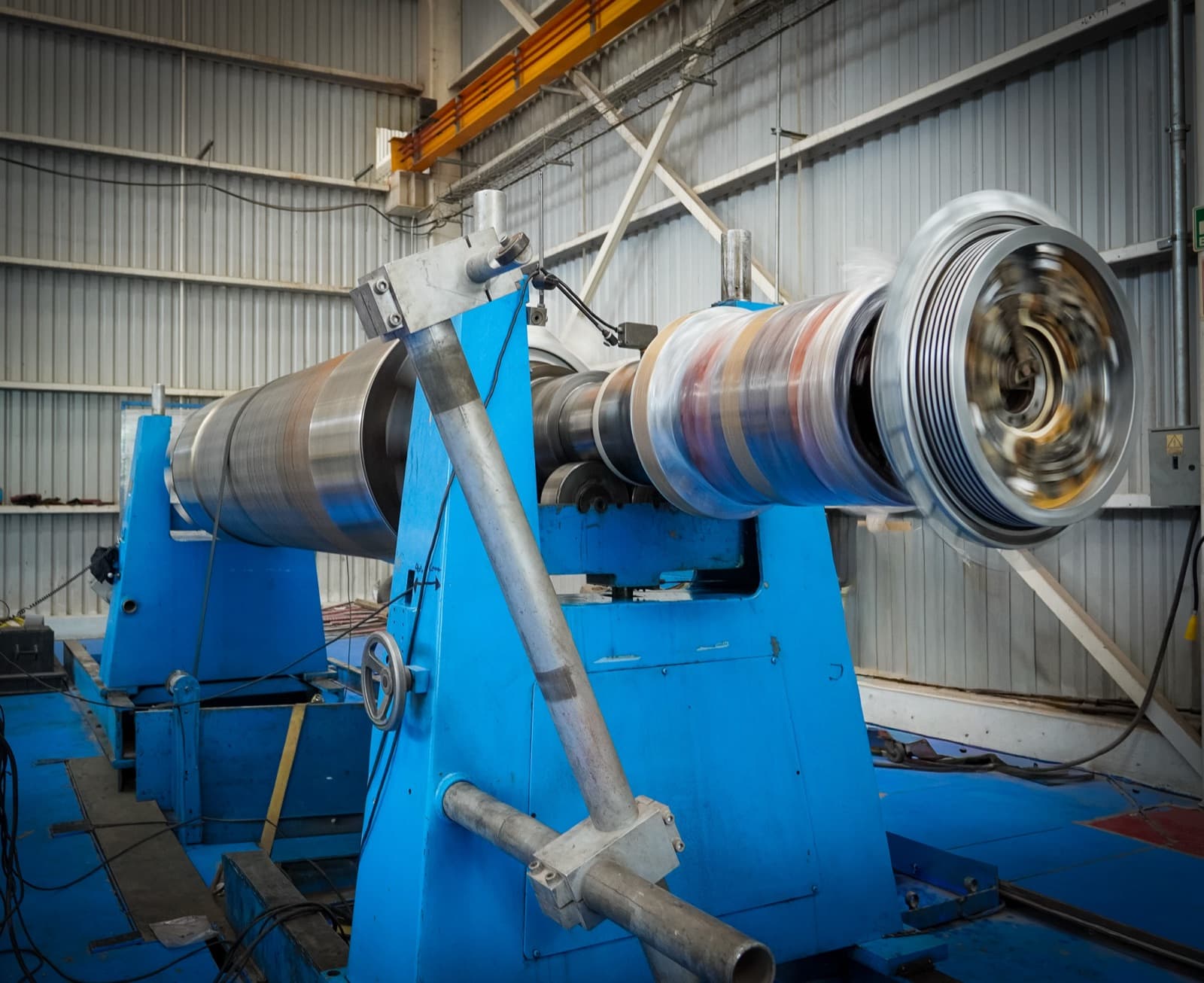

Generadores reales atendidos en taller TEMISA Power Gen y en sitio del cliente.
Especificaciones
Especificaciones técnicas
Capacidades verificables y rangos típicos. Para una cotización a la medida del activo, escríbenos con datos de placa, condiciones de sitio y régimen operativo.
Marcas atendidas
Alcance TEMISA
Generador y excitación del tren
Balanceo en taller
Rotor del generador · ISO 21940-11
Balanceo
Grado G1.0 / G2.5 según aplicación
Alineación
Láser SKF / Pruftechnik · API 686 · thermal growth
Limpieza criogénica
Estator · rotor · componentes del generador
Diagnóstico predictivo
ISO 10816 · termografía · pruebas eléctricas
Turbina
Vía aliados estratégicos
Aplicación
Cogeneración · ciclo combinado · termoeléctrica
Diferenciadores técnicos
Qué hace TEMISA Power Gen en un tren de turbomaquinaria
Balanceo dinámico del rotor del generador en taller propio bajo ISO 21940-11 (grado G1.0 / G2.5)
Alineación láser del generador respecto a la turbina con corrección por thermal growth (clave en cogeneración y ciclo combinado)
Limpieza criogénica de estator, rotor y componentes del generador — sin abrasivos ni residuos secundarios
Diagnóstico predictivo desde el generador: análisis de vibraciones ISO 10816, termografía y pruebas eléctricas
No damos servicio a turbinas ni motores primarios: del lado de la turbina coordinamos con aliados estratégicos
Cobertura en México y Centroamérica, en sitio y en taller
Servicios disponibles
Servicios disponibles para este equipo
Servicio
Balanceo dinámico
Balanceo del rotor del generador bajo ISO 21940-11.
Ver servicioServicio
Alineación láser
Alineación del generador a la turbina con thermal growth.
Ver servicioServicio
Limpieza criogénica
Limpieza no abrasiva de estator, rotor y componentes.
Ver servicioServicio
Diagnóstico predictivo
Vibración ISO 10816 + termografía + pruebas eléctricas.
Ver servicioSectores donde aplica
Sectores donde se aplica este equipo
Explicación técnica
Qué es un servicio al generador en trenes de turbomaquinaria y cómo funciona
La turbomaquinaria comprende el conjunto de máquinas rotativas que convierten energía térmica o hidráulica en energía mecánica mediante el flujo de un fluido (vapor, gases de combustión, agua) a través de álabes en rotación. En el contexto del sector energético mexicano, dominan tres familias: turbinas de vapor (que operan con vapor sobrecalentado generado en caldera, base de la termoelectricidad clásica y de la cogeneración industrial), turbinas de gas (que operan con gases calientes de combustión directa, base del peaking y del ciclo combinado moderno) y turbinas hidráulicas (que operan con agua a presión, base de la hidroelectricidad). Cada familia opera a velocidades y temperaturas características — las turbinas de vapor de gran capacidad típicamente 3,600 RPM en 60 Hz acopladas directamente al alternador, las turbinas de gas heavy-duty también 3,600 RPM con configuración single-shaft, las aeroderivativas a velocidades mayores con caja reductora. En México el parque de turbomaquinaria es masivo: refinerías Pemex (Madero, Tula, Salamanca, Minatitlán, Salina Cruz, Cadereyta) con turbinas de vapor y gas para auto-generación y propulsión de compresores de proceso, petroquímica (Cangrejera, Pajaritos, Cosoleacaque) con cogeneración integrada, termoeléctricas CFE legacy (Manzanillo, Tula, Río Bravo) y nuevas en ciclo combinado, ingenios azucareros (>50 ingenios activos en Veracruz, Jalisco, Tamaulipas, Sinaloa, San Luis Potosí) con turbinas de vapor de contrapresión para cogeneración con bagazo, papeleras y fábricas de celulosa con cogeneración, plantas mineras con turbo-generación dedicada. Los OEMs dominantes son Siemens (SGT, antes Westinghouse), GE (familias 6FA/7FA/7HA/9HA y Frame 5/6/7/9 legacy), Mitsubishi-Hitachi (M501F/G/J), Solar Turbines (Centaur, Taurus, Mars, Titan), Mitsubishi Heavy Industries y MAN Energy Solutions. TEMISA Power Gen aporta los servicios eléctricos del generador acoplado, el balanceo dinámico de rotores de hasta 15 toneladas en taller propio, la alineación láser del tren con corrección por thermal growth y la limpieza criogénica de álabes y componentes; para mantenimiento mecánico mayor (overhaul de álabes, cámara de combustión, cojinetes hidrodinámicos, repuestos OEM) trabajamos vía alianzas estratégicas con partners especializados.
Variantes / tipos
Tipos de turbomaquinaria con los que opera el generador
Turbina de vapor de contrapresión (back-pressure)
Extrae energía mecánica del vapor entrando a alta presión y entregando vapor de proceso a presión intermedia (no a vacío). Eficiencia mecánica menor pero genera vapor utilizable de proceso.
Aplicación: Ingenios azucareros, papeleras, refinerías, petroquímica — cogeneración donde el vapor de salida tiene valor de proceso. Configuración dominante en cogeneración mexicana.
Turbina de vapor de condensación
Extrae máxima energía mecánica posible con vapor saliendo a vacío en condensador. Mayor eficiencia mecánica pero requiere sistema de condensación complejo.
Aplicación: Termoeléctricas convencionales CFE, ciclo combinado (sección de vapor), cogeneración con exceso de bagazo/combustible que exporta máxima electricidad al SEN.
Turbina de gas heavy-duty industrial single-shaft
Compresor axial + cámara de combustión + turbina, todo en un solo eje acoplado directamente al generador. Capacidades 100-571 MW (clase H más moderna).
Aplicación: Termoeléctricas CFE de ciclo combinado modernas (Tula, Norte Durango, Norte Tamaulipas), IPPs de generación primaria — Siemens SGT5-8000H, GE 7HA/9HA, Mitsubishi M501J.
Turbina de gas split-shaft (dos ejes)
Compresor y turbina de gas generadora separada de la turbina de potencia mediante acoplamiento gaseoso. La turbina de potencia opera a velocidad variable.
Aplicación: Aplicaciones de propulsión de compresores en oil & gas, donde se requiere velocidad variable independiente de la velocidad del gas generador.
Turbina aeroderivativa (LM6000, LM2500, RB211, FT8)
Adaptación de motor de aviación (GE LM family, RB211 Rolls-Royce, Pratt & Whitney FT8) a aplicación estacionaria. Arranque rápido (<10 minutos), modular, capacidad 25-100 MW.
Aplicación: Peaking en termoeléctricas, propulsión de compresores en gasoductos (Naco, Sásabe, Topolobampo), cogeneración industrial premium, plataformas offshore Pemex.
Turbina de gas Solar Turbines (Centaur, Taurus, Mars, Titan)
Familia industrial de capacidad media (3-22 MW) muy popular en cogeneración y compresión de gas en México. Diseño robusto para operación continua.
Aplicación: Cogeneración industrial (papeleras, química, alimentos), estaciones de compresión de gas en gasoductos privados, generación distribuida en parques industriales.
Ciclo combinado (gas + vapor con HRSG)
Turbina de gas con recuperador de calor (HRSG, Heat Recovery Steam Generator) que alimenta turbina de vapor. Eficiencia 55-62% en plantas modernas clase H.
Aplicación: Termoeléctricas modernas CFE/IPPs (Tula, Manzanillo, Norte Durango, Centro), aplicaciones de generación base load eficiente conectadas al SEN.
Turbina hidráulica (Francis, Pelton, Kaplan, Bulb)
Convierte energía hidráulica del agua a presión en energía mecánica. Acoplada a hidrogenerador síncrono de polos salientes.
Aplicación: Centrales hidroeléctricas CFE y privadas (sistema Grijalva, sistema Papaloapan), mini-hidros. Ver página /equipos/hidrogeneradores para el alternador acoplado.
Comparativa técnica
Turbina de vapor vs Turbina de gas vs Ciclo combinado — comparativa para decisión
Las tres familias de turbomaquinaria que dominan la generación eléctrica industrial mexicana. La elección depende del combustible disponible, el perfil de operación (base load vs peaking), la integración con procesos térmicos (cogeneración) y la eficiencia requerida. Esta tabla resume las características clave para decisión técnico-económica.
| Criterio | Turbina de vapor | Turbina de gas (ciclo simple) | Ciclo combinado (gas + vapor) |
|---|---|---|---|
| Fuente de energía | Vapor de caldera (carbón, gas, biomasa, residuos) | Gases de combustión directa (gas natural, diesel) | Gas natural + recuperación de calor |
| Eficiencia típica | 33-42% (condensación) | 35-40% | 55-62% (clase H moderna) |
| Capacidad típica MX | 5-700 MW por unidad | 25-450 MW por unidad | 200-1,200 MW (planta completa) |
| Tiempo de arranque | Lento (4-12 h cold start) | Rápido (<30 min cold start) | Medio (2-4 h cold start) |
| OEMs dominantes en MX | Siemens, GE, MHI, Toshiba, Alstom legacy | Siemens SGT, GE 7HA/9HA, MHI M501, Solar | Siemens, GE, MHI integrado |
| Aplicación típica MX | Termoeléctricas legacy CFE, ingenios, papeleras, cogeneración | Peaking, propulsión de compresores, IPPs flexibles | Termoeléctricas modernas (Tula, Norte Durango) |
| Cogeneración integrada | Excelente (vapor de proceso) | Buena (calor de gases de escape) | Limitada (calor usado por HRSG) |
| Mantenimiento mayor | Cada 4-6 años (40,000 h) | Cada 24,000-48,000 h (variable) | Combinación de ambos esquemas |
| Emisiones CO₂ típicas | Alta (depende combustible) | Media-alta | Baja (mejor en su clase térmica) |
Proceso técnico
Cómo intervenimos turbomaquinaria — proceso técnico paso a paso
1. Diagnóstico predictivo del tren completo
Análisis de vibración bajo ISO 10816-3 / ISO 20816 en cada cojinete del tren (sensores en X-Y a 90°), termografía de cabezales del generador y conexiones de potencia, mediciones eléctricas en bornes del generador (corrientes, tensiones, FP, desequilibrio), revisión de tendencias del sistema de monitoreo online (Bently Nevada, SKF) cuando existe.
2. Coordinación de ventana de paro y logística
Coordinación con CENACE (para activos en despacho CFE) y operador de planta. Para overhaul mayor: planificación con tiempo suficiente (típicamente 3-6 meses de anticipación) para procura de repuestos, movilización de personal y coordinación con partner OEM si aplica. Para balanceo en taller: extracción del rotor con grúa puente, embalaje y transporte controlado.
3. Limpieza criogénica de componentes del generador
Limpieza con CO₂ sólido (hielo seco a -78 °C) sin abrasivos ni residuos secundarios. Aplicable a estator, rotor y componentes del generador, recuperadores de calor. Ventaja sobre sandblasting: no requiere desmontaje extensivo, no daña recubrimientos térmicos TBC, no genera residuos contaminantes, reduce ventana de mantenimiento.
4. Balanceo dinámico del rotor del generador en taller
Balanceo dinámico del rotor del generador en máquina balanceadora bajo ISO 21940-11 grado G1.0 o G2.5 según aplicación. Mediciones a velocidad operativa, corrección por mecanizado controlado o adición de masa balanceadora, validación con repetibilidad <5% del desbalance inicial.
5. Alineación láser del generador a la turbina con thermal growth
Alineación con sistema láser SKF / Pruftechnik según API 686. Cálculo de corrección por thermal growth: la turbina dilata 0.5-2 mm a temperatura operativa según diseño OEM. La alineación en frío debe compensar este desplazamiento para que el tren quede correctamente alineado en operación. Tolerancia final: la del fabricante o la acordada por escrito.
6. Mantenimiento eléctrico del generador acoplado
Servicio completo al alternador: pruebas eléctricas (Megger, IP, hipot, descargas parciales), inspección del sistema de excitación, mantenimiento de escobillas si aplica, balanceo del rotor del generador, alineación al cojinete. Es nuestro core como taller especializado en generadores.
7. Coordinación con partner OEM para mantenimiento mayor
La turbina no forma parte de nuestro servicio. Si el alcance requiere intervención en la turbina (álabes, boroscopía, toberas, cámara de combustión, repuestos), coordinamos con aliados estratégicos y mantenemos un solo interlocutor para el lado eléctrico del tren.
8. Comisionamiento y entrega documental
Arranque controlado, validación de parámetros mecánicos (vibración, temperaturas de cojinete, presión de aceite), pruebas eléctricas en línea, sincronización a red bajo IEEE 115, validación operativa por 72-168 horas. Entrega documental bajo ISO 9001:2015 con trazabilidad completa para auditoría regulatoria CRE/CENACE.
Marco normativo
Normas técnicas aplicadas en turbomaquinaria
API 612
Petroleum, Petrochemical, and Natural Gas Industries — Steam Turbines — Special-Purpose Applications. La norma de referencia para turbinas de vapor en refinerías y petroquímica.
API 670
Machinery Protection Systems. Define los sistemas de monitoreo de vibración, temperatura y posición axial para turbomaquinaria crítica. Base de los sistemas Bently Nevada 3500.
API 671
Special-Purpose Couplings for Petroleum, Chemical, and Gas Industry Services. Cubre el acoplamiento entre turbina y generador o compresor — crítico para alineación del tren.
ISO 14661
Land based gas turbines — Acceptance tests. Define los métodos de prueba para aceptación de turbinas de gas industriales.
ISO 10437
Petroleum, petrochemical and natural gas industries — Steam turbines — Special-purpose applications. Equivalente ISO de API 612.
ISO 10816 / ISO 20816 (serie)
Evaluación de vibración mecánica en máquinas — partes específicas para turbomaquinaria (parte 3 industrial general, parte 4 turbinas de gas, parte 5 hidráulicas).
ISO 21940-11
Mechanical vibration — Rotor balancing — Procedures and tolerances for rotors with rigid behaviour. Base del balanceo en taller, grados G1.0 y G2.5.
API 686
Recommended Practice for Machinery Installation and Installation Design. Referencia para la alineación del tren turbina-generador; offsets de thermal growth y tolerancias del fabricante o acordadas por escrito.
ASME PTC 6
Performance Test Code 6 — Steam Turbines. Estándar internacional para pruebas de performance de turbinas de vapor (eficiencia, capacidad, heat rate).
ASME PTC 22
Performance Test Code 22 — Gas Turbines. Equivalente para turbinas de gas industriales.
IEEE 115 / IEEE 56
Aplicables al generador síncrono acoplado al tren — TEMISA atiende solo el generador y su excitación (1 a 365 MVA).
ISO 9001:2015
Sistema de Gestión de Calidad — trazabilidad documental requerida para auditorías CFE, CRE, CENACE y operadores Pemex.
FAQ
Preguntas frecuentes — Servicio al Generador en Trenes de Turbomaquinaria
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Qué hace TEMISA en un tren de turbomaquinaria?
Atendemos el generador y su excitación: balanceo dinámico del rotor del generador en taller bajo ISO 21940-11, alineación láser del generador respecto a la turbina con corrección por thermal growth (SKF / Pruftechnik, API 686), limpieza criogénica de componentes del generador y diagnóstico predictivo (vibración ISO 10816, termografía y pruebas eléctricas al generador).
¿Dan mantenimiento a turbinas de gas o vapor?
No. TEMISA Power Gen no es taller de turbinas ni EPC: atendemos solo el generador y su excitación. Del lado de la turbina (álabes, boroscopía, combustión, repuestos) coordinamos con aliados estratégicos, para que el cliente tenga un solo interlocutor del lado eléctrico.
¿Balancean el rotor de la turbina?
No. Balanceamos el rotor del generador en taller propio bajo ISO 21940-11 (grado G1.0 / G2.5 según aplicación). El balanceo del rotor de la turbina lo atienden aliados estratégicos.
¿Hacen alineación del tren turbina-generador en sitio?
Sí. Es uno de nuestros servicios principales para clientes de cogeneración, ciclo combinado y termoeléctricas. Alineación láser SKF / Pruftechnik con corrección por thermal growth (la turbina se dilata bajo temperatura operativa). Tolerancias según el fabricante del equipo o las acordadas por escrito antes del trabajo.
¿Qué es la limpieza criogénica y dónde la aplican?
Es una técnica de limpieza con CO₂ sólido (hielo seco) que no genera residuos secundarios ni desgaste abrasivo. La aplicamos a estator, rotor y componentes del generador. Ventaja frente a sandblasting o water blasting: no requiere desmontaje extensivo, no daña el aislamiento ni genera residuos contaminantes y reduce ventanas de mantenimiento.
¿Qué pasa si la falla está en la turbina?
La turbina no es parte de nuestro servicio. Atendemos el generador y su excitación, y del lado de la turbina coordinamos con aliados estratégicos. Así el cliente conserva un solo interlocutor para el lado eléctrico del tren.
¿Qué es 'thermal growth' y por qué importa en cogeneración?
Thermal growth es la dilatación térmica de la turbina cuando opera a temperatura nominal (típicamente 80-150 °C por encima de la temperatura de alineación en frío). La alineación turbina-generador en frío debe compensar este desplazamiento para que el tren quede correctamente alineado en operación. Sin esta corrección, el tren genera vibración excesiva, desgaste de cojinetes y falla prematura de acoplamientos.
¿Cuál es la diferencia entre turbina de vapor, turbina de gas y ciclo combinado?
Turbina de vapor: opera con vapor sobrecalentado generado en caldera (combustión externa de carbón, gas, biomasa, residuos). Eficiencia 33-42%, ideal para cogeneración con vapor de proceso (ingenios, papeleras, petroquímica). Turbina de gas: opera con gases calientes de combustión directa interna (gas natural, diesel). Eficiencia 35-40% (ciclo simple), arranque rápido, ideal para peaking. Ciclo combinado: turbina de gas con recuperador de calor (HRSG) que alimenta turbina de vapor — eficiencia 55-62%, configuración dominante en termoeléctricas modernas mexicanas (Tula, Manzanillo, Norte Durango).
¿Atienden generadores de turbinas aeroderivativas y heavy-duty?
Atendemos el generador en ambas familias; la turbina no. Aeroderivativas (LM6000, LM2500, RB211): adaptadas de motores de aviación, arranque <10 minutos, mantenimiento modular por cartridges, capacidades típicas 25-100 MW — comunes en compresión de gas y peaking. Heavy-duty industrial (Siemens SGT, GE 6FA/7FA/7HA, Mitsubishi M501): diseñadas desde cero para operación estacionaria continua, mayor capacidad (>100 MW por unidad), mantenimiento mayor in-situ con inspección de cámara de combustión y álabes.
¿Trabajan turbinas de vapor de contrapresión y de condensación en ingenios?
Atendemos el alternador (balanceo de su rotor, alineación, limpieza criogénica y diagnóstico); la turbina la atienden aliados. Las turbinas de vapor de contrapresión (back-pressure) son la configuración dominante en ingenios azucareros mexicanos — extraen energía mecánica del vapor para mover el alternador y entregan vapor de proceso para destilería y trapiches a media presión. Las de condensación maximizan extracción mecánica con vapor a baja presión final (vacío), usadas cuando el ingenio tiene exceso de bagazo y quiere maximizar exportación eléctrica al SEN.
¿Atienden compresores asociados al tren de turbomaquinaria?
No. Atendemos el generador del tren. Compresores, turbinas y motores primarios los atienden aliados estratégicos.
