Puesta en marcha
Comisionamiento de Generadores Eléctricos y Turbogeneradores
Pruebas Hipot, RSO, ELCID, descargas parciales y sincronización con red para liberar generadores y turbogeneradores a operación comercial. Trabajamos bajo CFE LAPEM W4200-12, IEEE 95-2002 e IEEE 115 — los estándares que la industria mexicana exige antes de cerrar el interruptor. Servicio en sitio en México y Centroamérica.
Pruebas técnicas certificadas
Pruebas eléctricas que dominamos
Diagnóstico que la competencia no documenta. TEMISA Power Gen sí — bajo CFE LAPEM W4200-12, IEEE 95, IEEE 1434 e IEC 60034-27. Servicio en taller propio y en sitio en México y Centroamérica.
IEEE 95
Prueba RSO
Repetitive Surge Oscillograph
Diagnóstico de cortos entre espiras en devanados de rotor de generadores síncronos.
Detecta fallas tempranas antes de que el generador llegue a paro catastrófico — sin desmontaje completo del rotor.
Conocer pruebaIEC 60034-27
Prueba ELCID
Electromagnetic Core Imperfection Detection
Diagnóstico de núcleos magnéticos de estator de generadores y turbogeneradores.
Detecta cortos laminares y degradación del entrehierro antes del rebobinado — permite priorizar reparación vs reemplazo del núcleo.
Conocer pruebaIEEE 1434
Descargas Parciales
Partial Discharge — offline + online
Diagnóstico predictivo de aislamiento en generadores síncronos de alta tensión.
Mide actividad de descargas eléctricas en aislamiento de bobinas — anticipa falla del aislamiento meses antes del breakdown.
Conocer pruebaIEEE 95-2002
Prueba Hipot AC/DC
High Voltage Test — curva escalonada
Validación de aislamiento dieléctrico de generadores y turbogeneradores.
Indispensable post-rebobinado y pre-comisionamiento. Curva de tensión escalonada para no dañar máquinas legacy.
Conocer pruebaIEEE 56
Prueba de Toroide
Loop Test — Ring Flux Test
Inducción de flujo magnético circular en núcleo de estator con bobina toroidal energizada.
Detecta laminaciones cortocircuitadas, hot spots por corrientes parásitas y daño térmico inter-laminar. Complementaria de ELCID para núcleos grandes.
Conocer pruebaISO 7626 · ISO 10816
Bump Test
Impact Test — Análisis Modal
Excitación impulsiva con martillo modal calibrado para identificar frecuencias naturales del rotor.
Identifica modos resonantes cercanos a la frecuencia operativa que podrían causar vibración catastrófica. Crítico post-rebobinado.
Conocer pruebaIEEE 115
Balance de Polos
Pole Balance Test
Verificación de simetría eléctrica y magnética entre polos del rotor de generador síncrono.
Detecta polos asimétricos, abiertos o con espiras cortocircuitadas que causan armónicos, vibración y desbalance térmico.
Conocer pruebaIEEE 95
Caída de Tensión por Polo
Voltage Drop Test — Drop Voltage
Aplicación de DC al devanado de campo y medición de caída de tensión polo a polo.
Detecta cortos entre espiras, asimetría de resistencia y mal contacto en conexiones inter-polos. Complementaria de RSO.
Conocer pruebaCada prueba se ejecuta con equipo calibrado y trazable bajo CFE LAPEM W4200-12 e ISO 9001:2015. Entregamos protocolo firmado para liberación operativa o auditoría regulatoria.

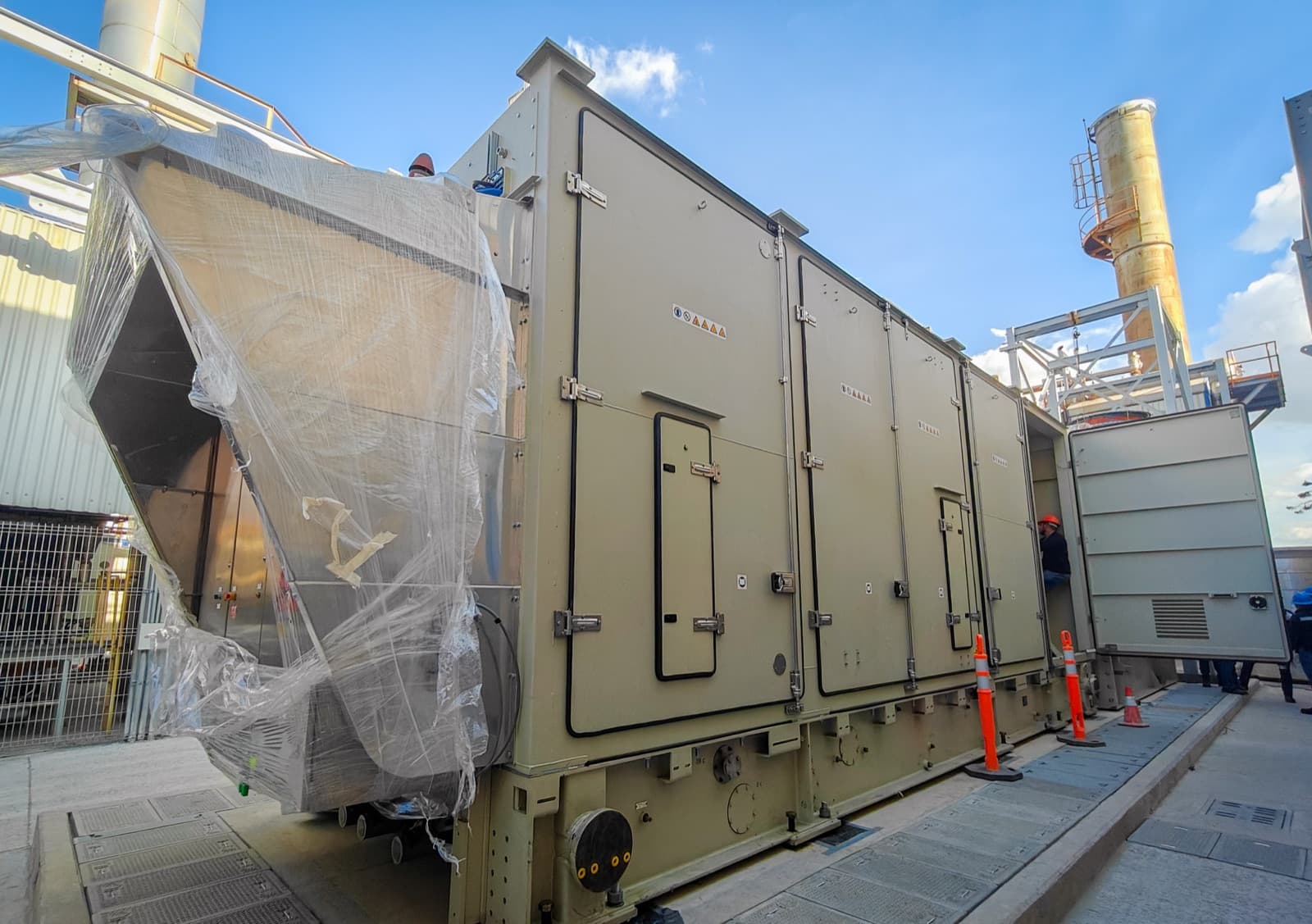

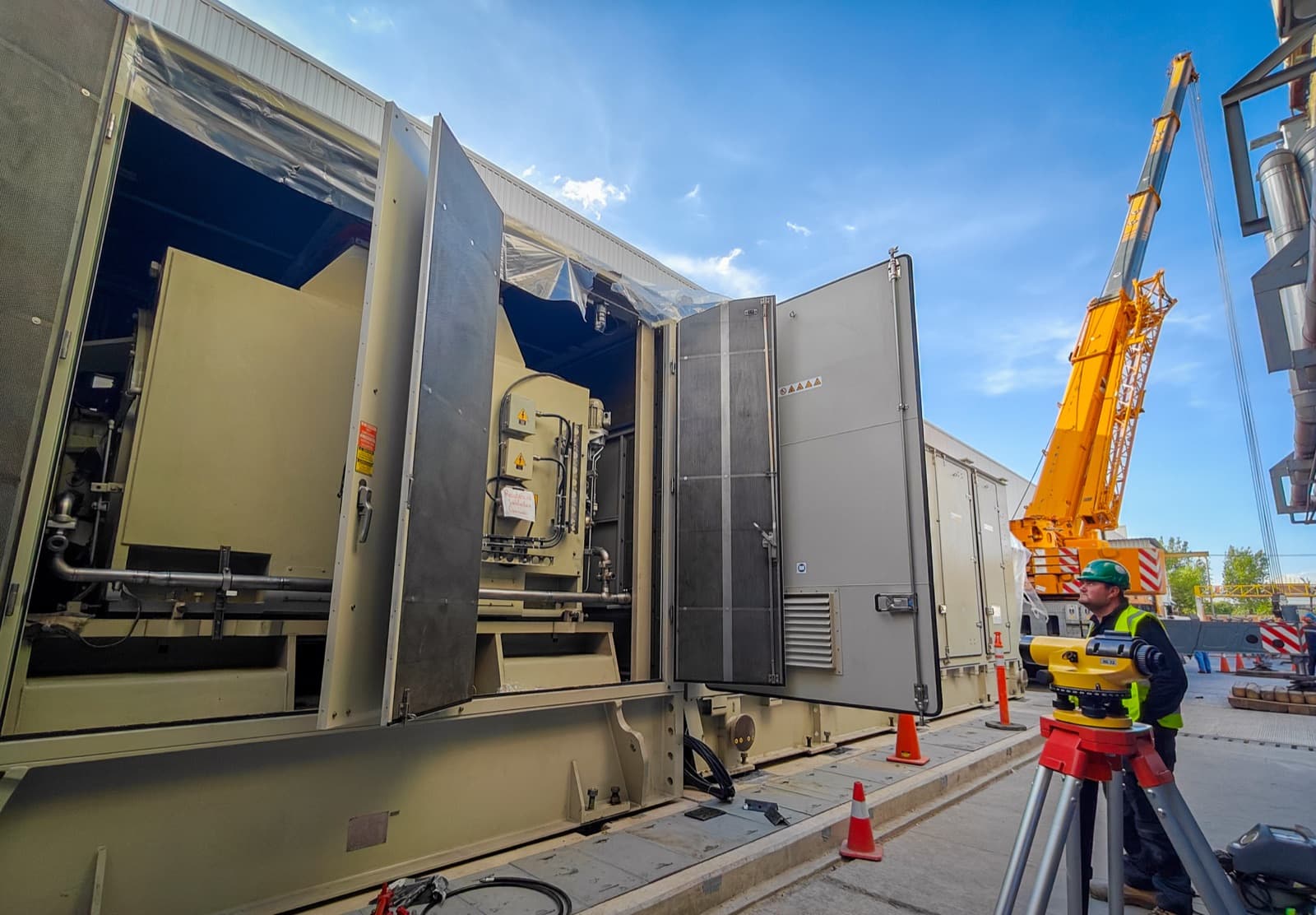

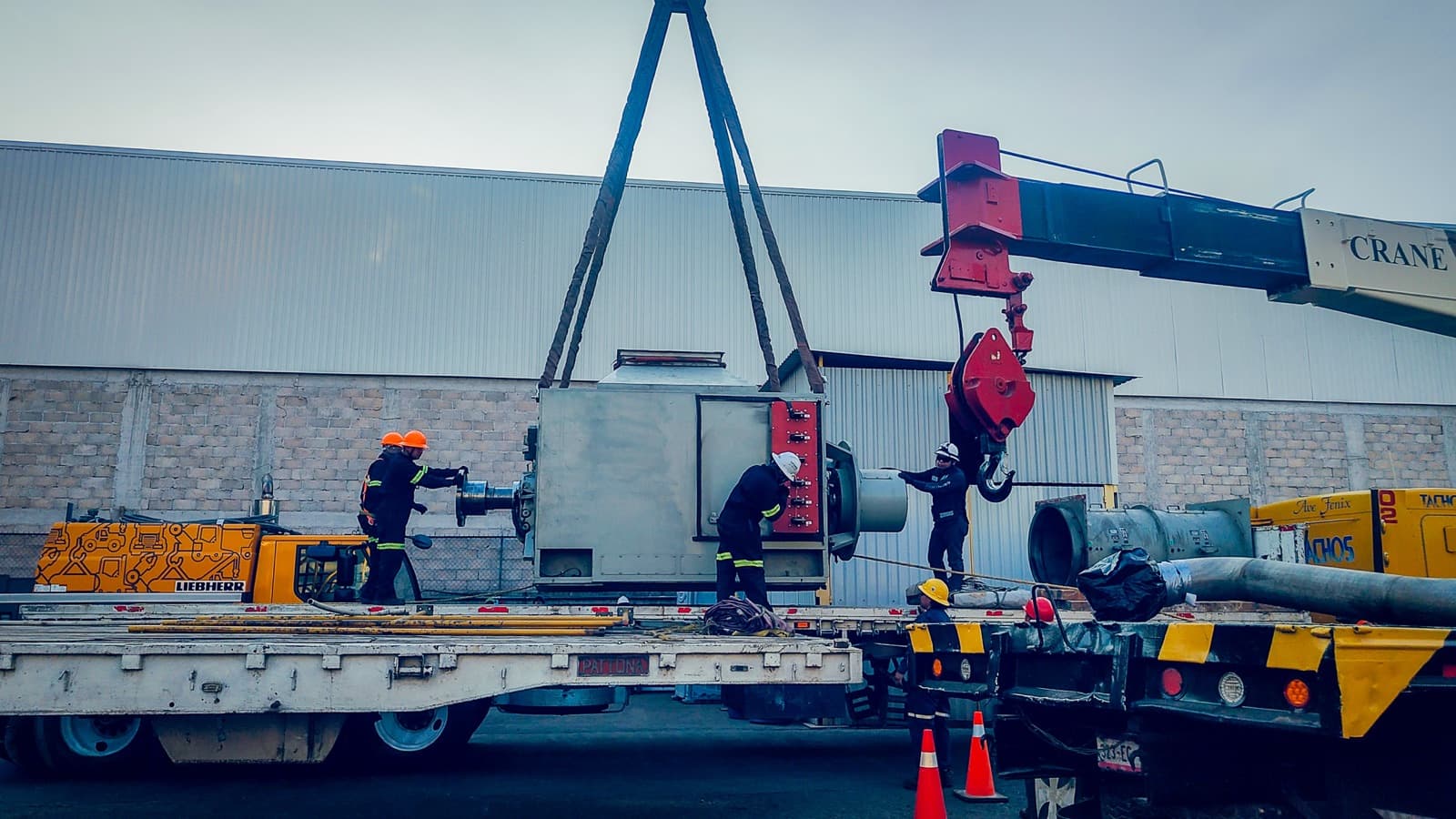

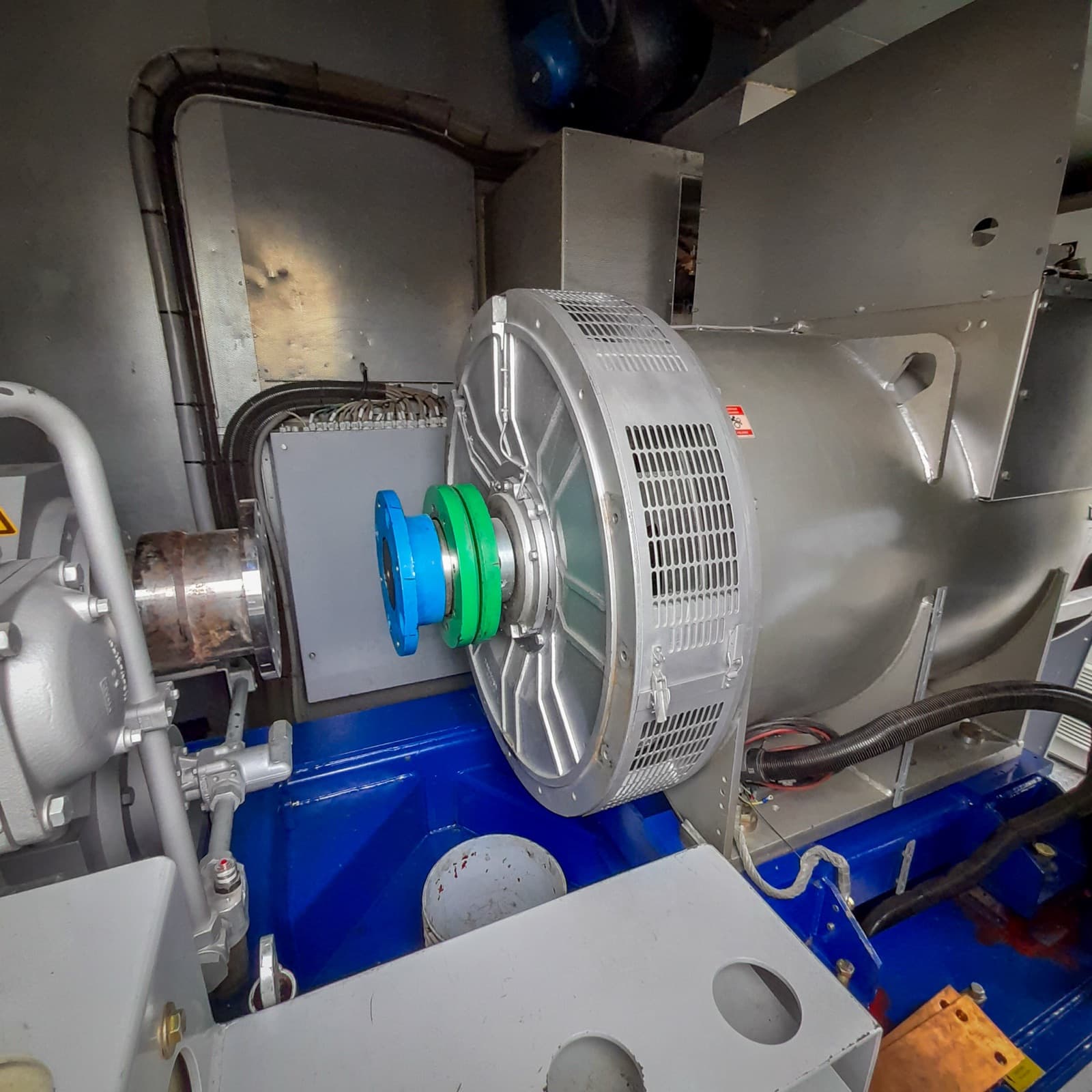

Solicitar diagnósticoGalería · Comisionamiento de Generadores Eléctricos y Turbogeneradores

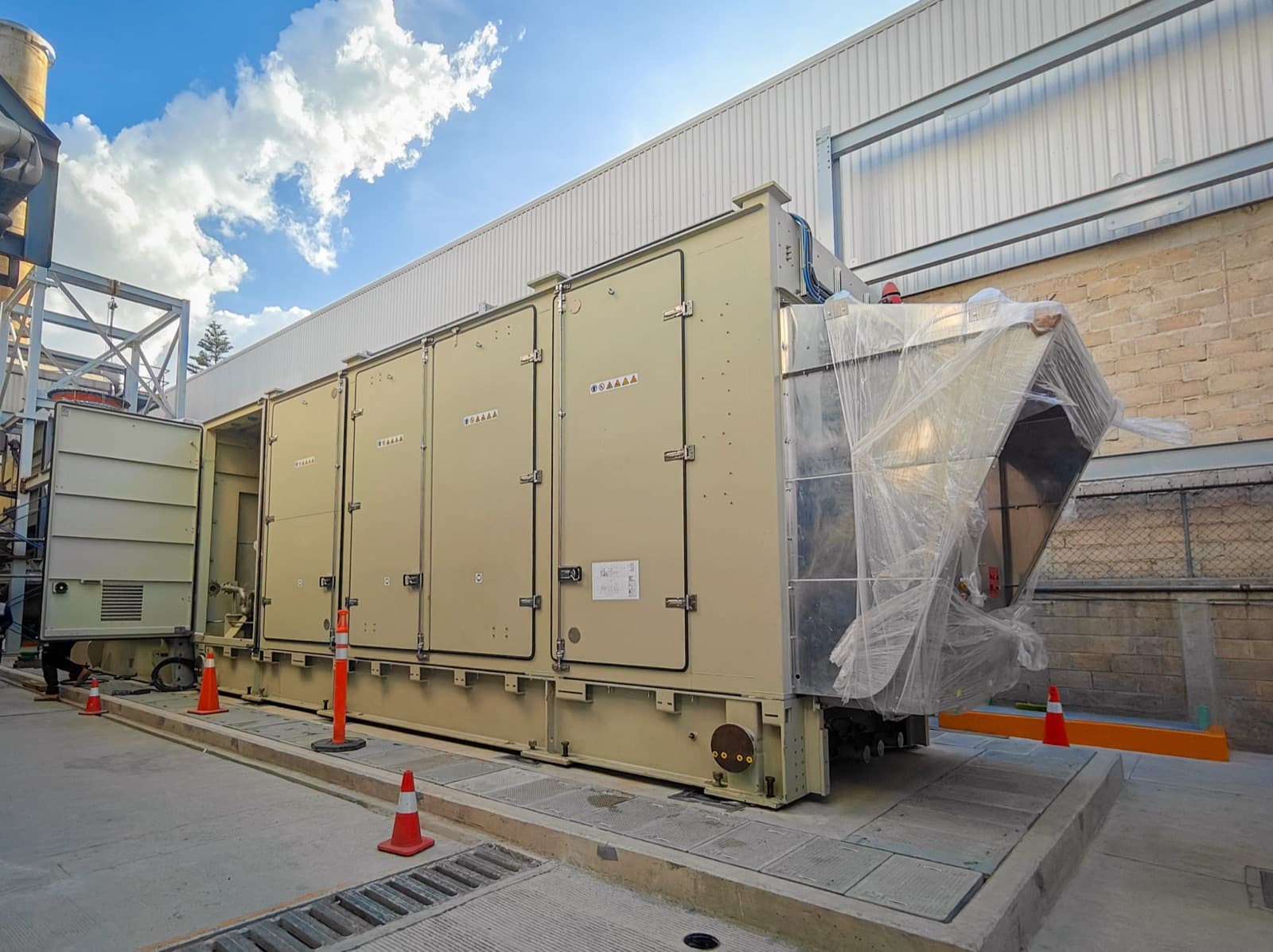

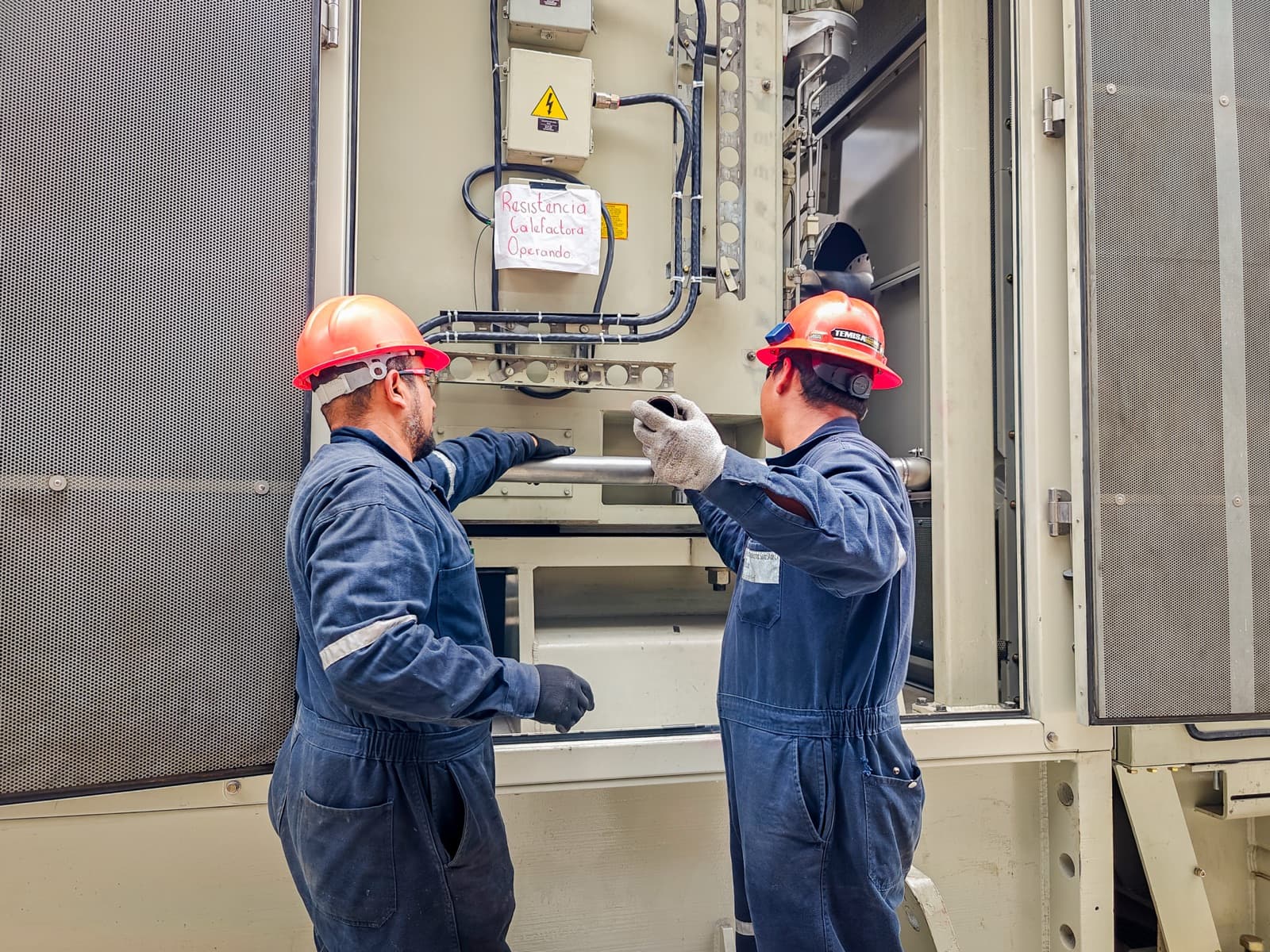

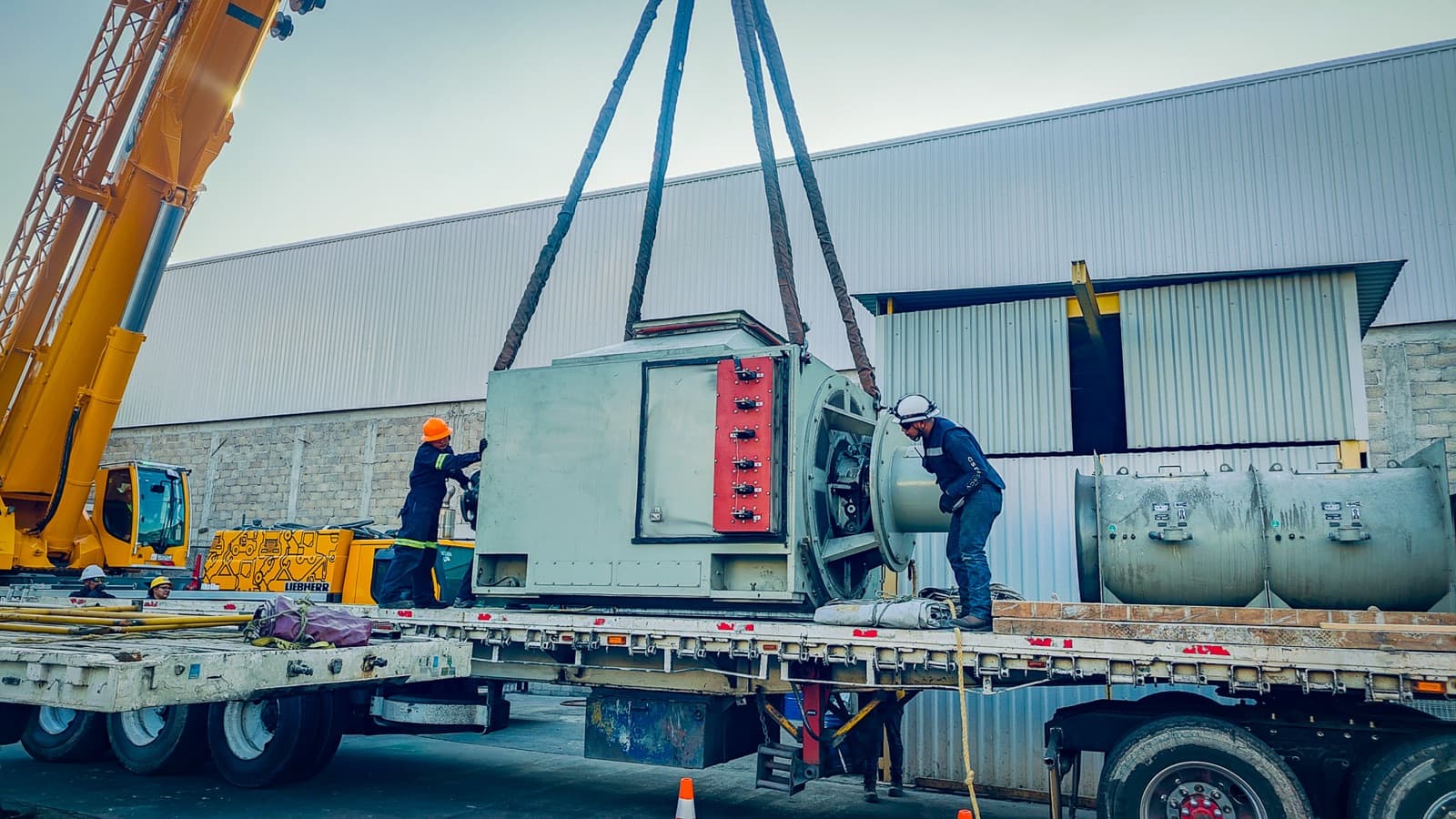

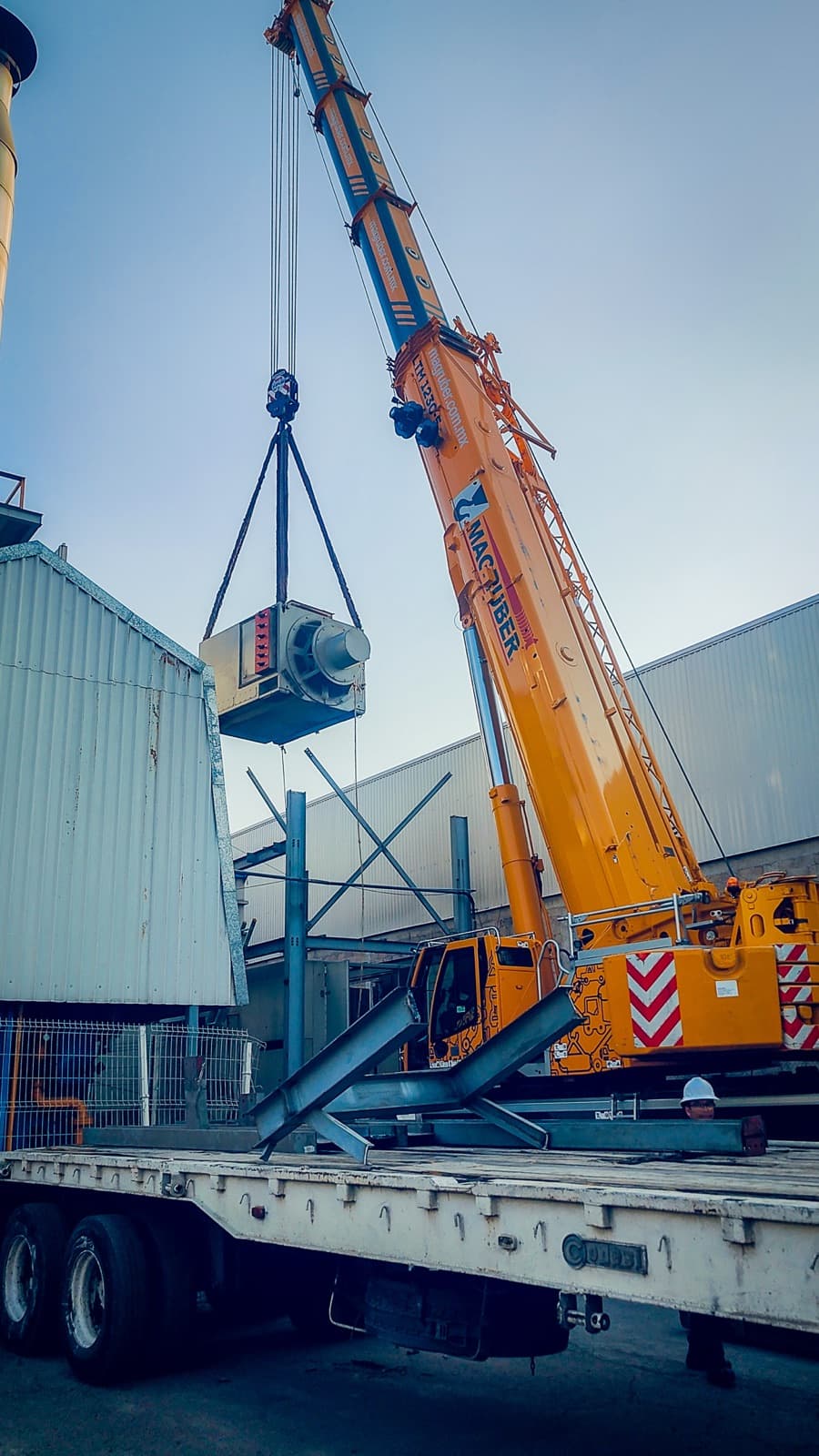

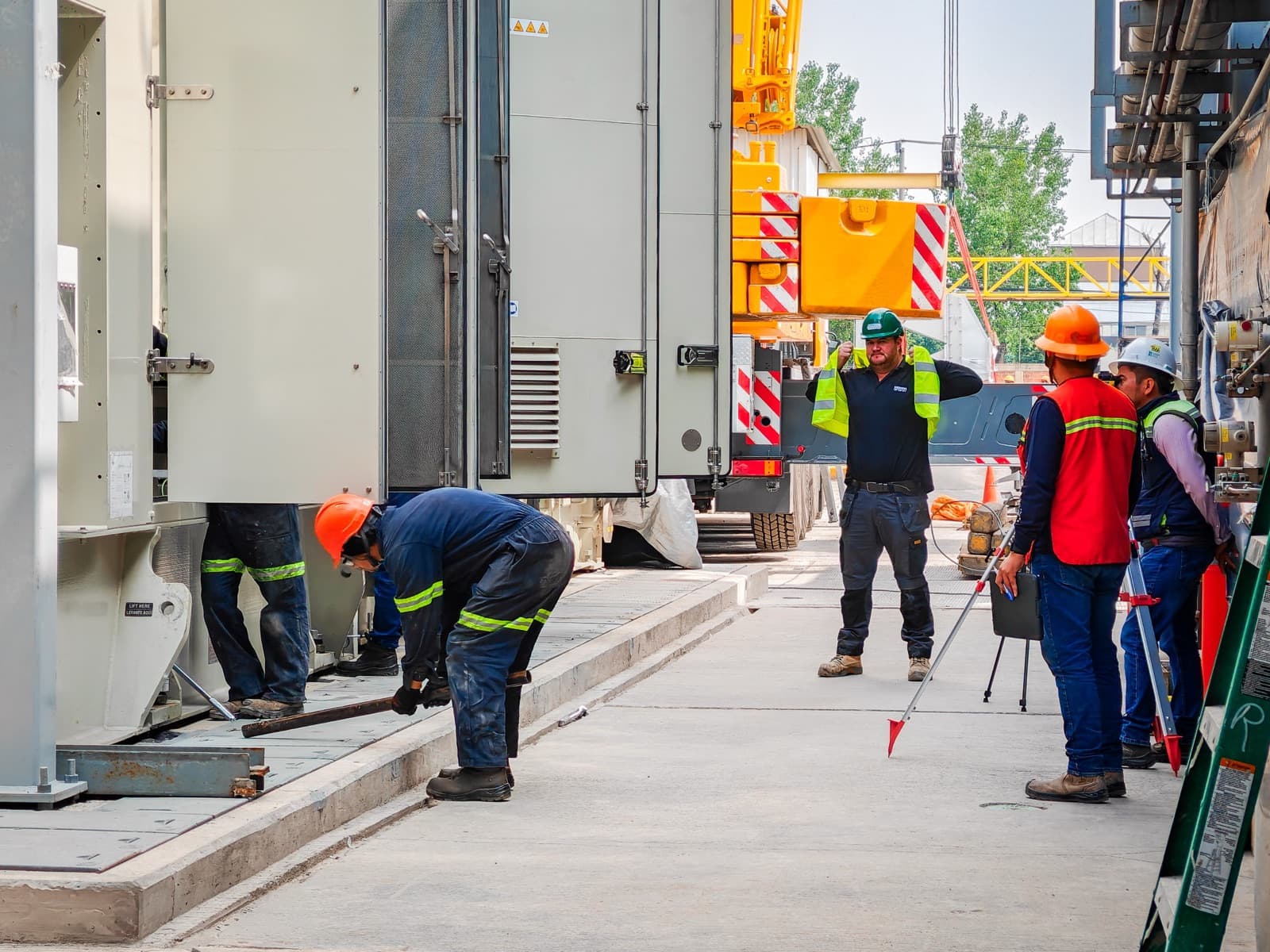

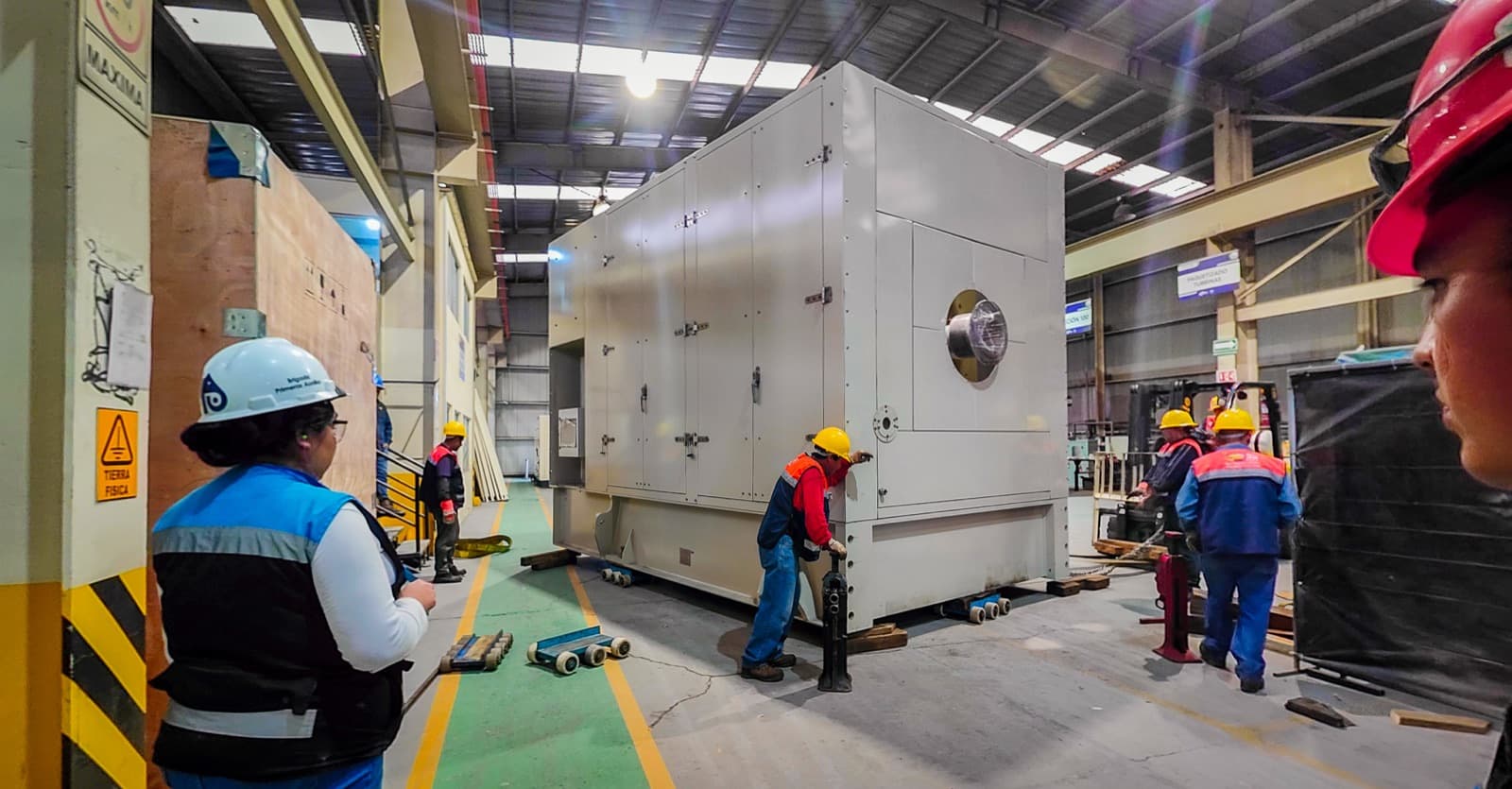

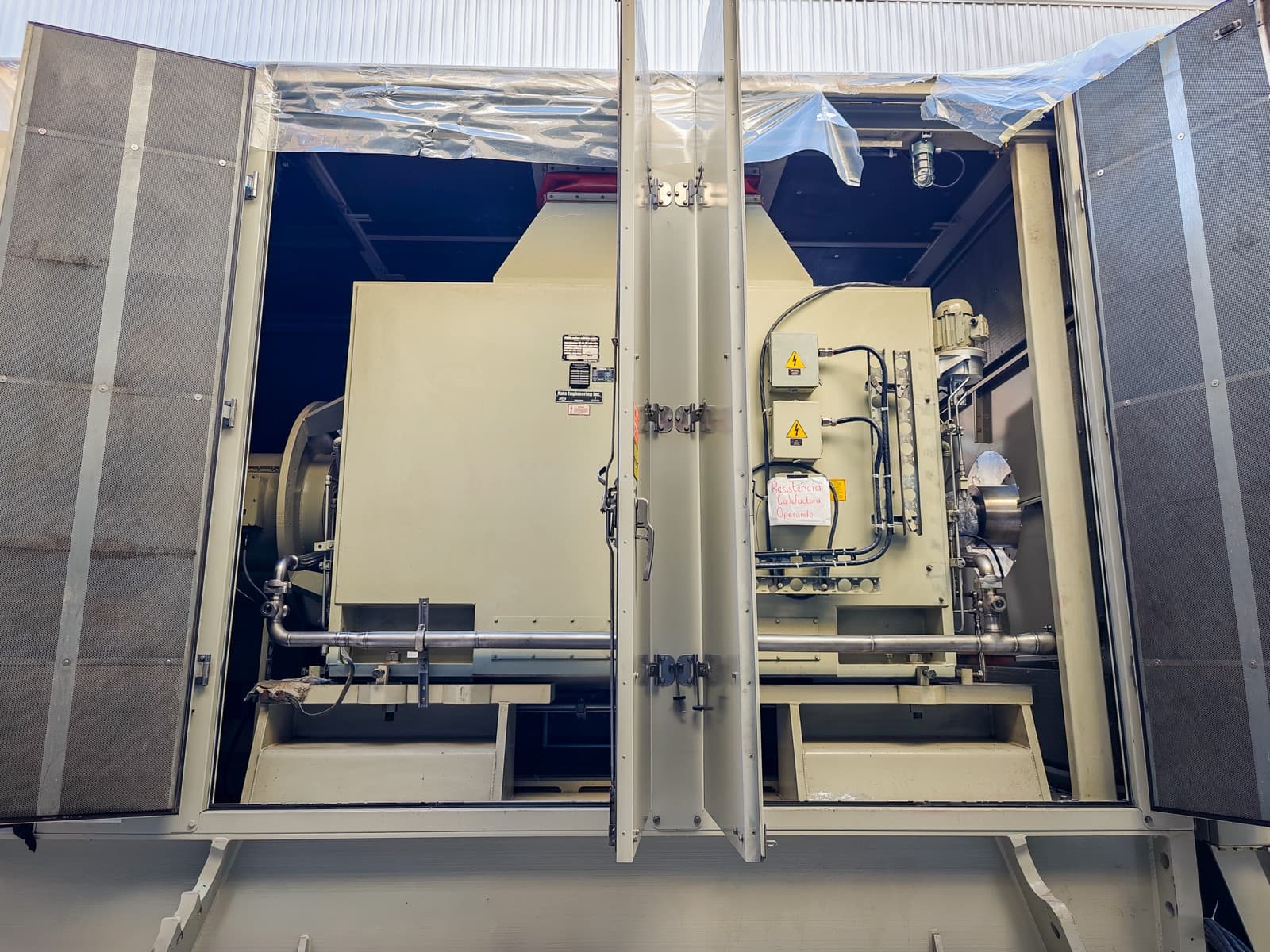

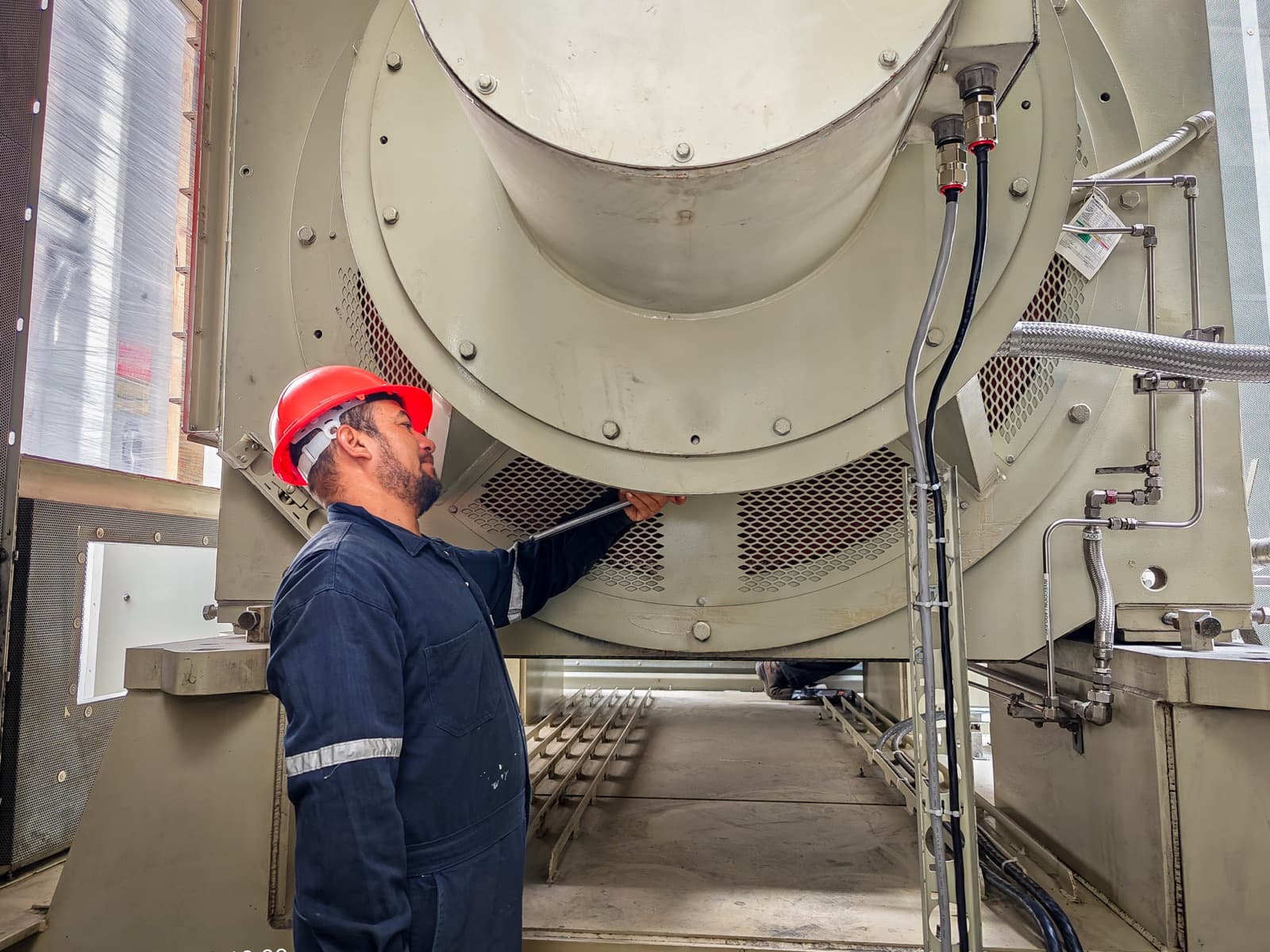

Trabajos reales en taller TEMISA Power Gen y en sitio del cliente — México y Centroamérica.
Capacidades
Alcance del comisionamiento
Llegamos a sitio con equipo calibrado y trazable, ejecutamos el plan de pruebas, documentamos resultados y entregamos protocolo de aceptación firmado. Para CFE coordinamos directamente la auditoría LAPEM cuando aplica.
- Pruebas Hipot DC en estator y rotor con curva de tensión escalonada
- Índice de polarización y factor de potencia (DF) bajo IEEE 286
- Surge comparison entre fases y resistencia óhmica de devanados
- Pruebas en vacío y bajo carga: curva V, regulación, capacidad de respuesta
- Sincronización con red eléctrica y verificación de protecciones
- Pruebas funcionales del sistema de excitación y regulación de tensión
- Análisis de vibración mecánica del tren rotativo bajo ISO 10816
- Protocolo de aceptación firmado bajo IEEE 115 e IEC 60034-1
Diferenciadores
Por qué TEMISA POWER GEN
Certificación CFE LAPEM W4200-12 — generadores 1 a 100 MVA
Capacidad técnica para turbogeneradores hasta 350 MW (nivel GE Vernova)
Pruebas alineadas a IEEE 95/115, IEC 60034 e IEEE 1547
Coordinación directa con CFE para auditoría LAPEM cuando aplica
Trayectoria documentada con trazabilidad ISO 9001:2015
Cobertura México y Centroamérica con atención prioritaria
Servicios complementarios
Servicios técnicos relacionados
Servicio
Prueba de toroide (Loop Test)
Validación de núcleo magnético del estator bajo IEEE 56 antes de la sincronización.
Ver servicioServicio
Balance de polos
Verificación de balance entre polos del rotor bajo IEEE 115 previo a operación comercial.
Ver servicioServicio
Caída de tensión por polo
Diagnóstico polo a polo bajo IEEE 95 en rotor antes del comisionamiento.
Ver servicioCobertura por ciudad
Comisionamiento de Generadores Eléctricos y Turbogeneradores por ciudad — México y Centroamérica
Atendemos comisionamiento de generadores eléctricos y turbogeneradores desde el taller TEMISA Power Gen en Tlajomulco, Jalisco, hacia los principales corredores industriales y energéticos de México y Centroamérica. Selecciona tu ubicación:
Explicación técnica
Qué es comisionamiento de generadores eléctricos y turbogeneradores y cuándo aplicarlo
El comisionamiento de un generador eléctrico es el proceso técnico de verificar, validar y certificar que el activo es seguro y técnicamente apto para operación comercial antes de cerrar el interruptor de sincronización con la red. Cubre cuatro dominios — integridad dieléctrica del aislamiento (validada con Hipot, IP, factor de potencia y descargas parciales), integridad mecánica del tren rotativo (validada con vibración bajo ISO 10816, balanceo dinámico y alineación), funcionalidad del sistema de excitación y regulación (validada con curva V, respuesta dinámica del AVR bajo IEEE 421, prueba de capabilidad) y coordinación con sistemas de protección (validada por inyección secundaria y verificación de tiempos de operación bajo IEEE C37.102). Aplica en cinco escenarios técnicos distintos — instalación de equipo nuevo, reubicación de equipo existente, retorno a operación tras rebobinado, retorno a operación tras overhaul mayor y cambio mayor en el sistema de control. En México el comisionamiento de generadores conectados al SEN requiere cumplir Código de Red bajo coordinación CENACE, protocolo bajo CFE LAPEM W4200-12 cuando aplica, e IEEE 115 como estándar técnico de referencia. La falta de comisionamiento adecuado es la causa documentada del 30–40% de fallas tempranas en los primeros 6 meses de operación — invertir en este protocolo ahorra eventos costosos posteriores y deja trazabilidad para auditorías regulatorias y reclamos de seguro.
Modalidades
Modalidades de comisionamiento que ejecutamos
Comisionamiento de equipo nuevo (NEC)
Puesta en marcha de generadores recién instalados tras Factory Acceptance Test del OEM. Incluye Site Acceptance Test completo bajo IEEE 115, validación de protecciones bajo IEEE C37.102, sincronización inicial con red y operación supervisada por 72 h hasta liberación comercial.
Cuándo usar: Plantas de generación nuevas, expansiones de capacidad, instalación de gensets en datacenters o industria.
Comisionamiento post-rebobinado
Validación completa del equipo tras rebobinado de estator o rotor — Hipot escalonado bajo IEEE 95 para validar aislamiento nuevo, surge comparison, descargas parciales bajo IEC 60270, pruebas en vacío y bajo carga, sincronización. Prerrequisito para reincorporar el equipo a operación.
Cuándo usar: Tras rebobinado total o parcial. Antes de cerrar el interruptor en la red.
Comisionamiento post-overhaul mayor
Validación tras intervención de mantenimiento mayor — pruebas dieléctricas comparativas contra línea base previa, balanceo dinámico, validación del AVR, sincronización y operación monitoreada. Confirma que la intervención no introdujo defectos y que el equipo está apto para retorno a régimen.
Cuándo usar: Tras overhaul cada 4–6 años. Tras cambio mayor en sistema de excitación. Tras cambio de cojinetes.
Comisionamiento tras cambio de OEM (retrofit)
Cuando se reemplaza un componente mayor por uno de OEM distinto (ejemplo: AVR analógico legacy reemplazado por AVR digital moderno), el comisionamiento valida la integración del nuevo componente con el resto del sistema — ajuste de ganancias, validación de PSS, respuesta dinámica, pruebas de estabilidad.
Cuándo usar: Modernización de excitación, cambio de AVR, retrofit de sistemas de control, integración con nuevo SCADA.
Comisionamiento Código de Red (CENACE)
Para generadores que conectarán al SEN bajo licencia CRE — pruebas de cumplimiento de capabilidad reactiva, validación de AVR/PSS bajo IEEE 421, prueba de LVRT (Low Voltage Ride Through), respuesta de frecuencia primaria, coordinación con despacho. Entrega de paquete documental aceptable para CENACE.
Cuándo usar: Nuevas plantas de generación conectadas al SEN. IPPs bajo contrato CFE. Modificaciones mayores que requieren re-certificación.
Comisionamiento de plantas de emergencia (NFPA 110)
Para gensets de respaldo bajo NFPA 110 — prueba de arranque automático con carga real, validación de ATS (Automatic Transfer Switch) con tiempo de transferencia <10 s para Nivel 1, prueba con load bank al 100% por 4 h, validación de bitácora de prueba mensual.
Cuándo usar: Hospitales bajo Cofepris, datacenters Tier III/IV, edificios bajo NOM-001-SEDE.
Comparativa técnica
Comisionamiento vs Pruebas de Aceptación (FAT vs SAT)
Las pruebas de aceptación en fábrica (FAT) y el comisionamiento en sitio (SAT) son complementarios — ambos necesarios, ninguno sustituible. Esta tabla aclara cuándo aplica cada uno y qué cubren.
| Criterio | FAT (Factory Acceptance Test) | SAT / Comisionamiento (Site) |
|---|---|---|
| Ubicación de ejecución | Fábrica del OEM | Sitio de instalación final |
| Momento | Antes del embarque | Tras instalación, antes de operación comercial |
| Quién ejecuta | OEM con testigo del cliente | TEMISA Power Gen + cliente + autoridad si aplica |
| Equipo conectado a red real | No — banco de pruebas en fábrica | Sí — sincronización real al sistema |
| Validación de protecciones reales del sitio | No — protecciones de fábrica | Sí — relés instalados en tablero del cliente |
| Validación de auxiliares del sitio | No — auxiliares de banco | Sí — lubricación, refrigeración, instrumentación reales |
| Aplica para equipo legacy o reubicado | No — solo equipo nuevo | Sí — siempre que se reincorpora a operación |
| Normas de referencia | IEC 60034, especificación contractual | IEEE 115, IEEE 95, CFE LAPEM, Código de Red |
| Recomendación TEMISA | Solicítalo siempre en equipo nuevo OEM | Obligatorio en TODO escenario de retorno a operación |
Proceso técnico
Cómo comisionamos un generador — proceso técnico paso a paso
1. Revisión documental pre-comisionamiento
Solicitamos al cliente manuales OEM, P&IDs eléctricos, datos de placa, ajustes propuestos de protecciones, certificados FAT del fabricante si aplica, planos as-built de la instalación y condiciones del sitio. Revisión técnica para identificar gaps antes de movilizar brigada.
2. Inspección visual y verificación de instalación
Brigada técnica en sitio — inspección visual del equipo y conexiones eléctricas, verificación de torques en barras de fase, validación de aterrizamientos, revisión de sistemas auxiliares (lubricación, refrigeración, ventilación), verificación de instrumentación calibrada. Detección de no conformidades antes de energizar.
3. Pruebas eléctricas estáticas (equipo desenergizado)
Megger 5/10 kV con índice de polarización bajo IEEE 43, resistencia óhmica de devanados, factor de potencia bajo IEEE 286, surge comparison entre fases, Hipot DC escalonado bajo IEEE 95, secuencia de fases. Validación de la integridad dieléctrica antes de cualquier energización.
4. Pruebas funcionales en vacío
Arranque controlado a velocidad nominal sin sincronizar a red, validación de regulación de tensión, curva V (corriente de campo vs tensión generada), prueba de saturación, validación de respuesta dinámica del AVR ante escalones de referencia, registro de vibración bajo ISO 10816 en vacío.
5. Validación de protecciones por inyección secundaria
Prueba de cada protección eléctrica (40, 32, 46, 87G, 64F, 27, 59, 81, 51V) con maleta de inyección — verificación de pickup, time delay y disparo correcto bajo IEEE C37.102. Documentación de ajustes finales y curvas de coordinación.
6. Sincronización con red y pruebas bajo carga
Verificación de secuencia, frecuencia, tensión y desfase. Cierre del interruptor de sincronización bajo IEEE 115. Toma de carga gradual hasta nominal, validación de respuesta a escalones de carga activa y reactiva, prueba de capabilidad PQ, registro de comportamiento dinámico durante 72 h.
7. Protocolo de aceptación y entrega
Compilación de todos los registros — pruebas eléctricas, mecánicas, funcionales, de protecciones, de sincronización. Protocolo firmado bajo CFE LAPEM W4200-12 e IEEE 115. Reunión de cierre con cliente, entrega de manual operativo y capacitación si aplica. Liberación formal a operación comercial.
Marco normativo
Normas técnicas aplicadas en comisionamiento
CFE LAPEM W4200-12
Certificación para comisionamiento de generadores 1–100 MVA. En el SEN aplica como protocolo reconocido por la autoridad regulatoria — necesario para que el generador conecte a red CFE y para que CENACE acepte el activo en su despacho.
IEEE 115-2019
IEEE Guide for Test Procedures for Synchronous Machines. Es la norma maestra del comisionamiento — define procedimientos de pruebas en vacío, bajo carga, de capabilidad, de respuesta dinámica del AVR y de sincronización. Estándar internacional de referencia.
IEEE 95-2002
Prueba de aislamiento a alta tensión DC en máquinas mayores a 2,300 V. En comisionamiento aplica como validación dieléctrica final antes de energizar — curva DC escalonada con registro de corriente de fuga. Falla de esta prueba detiene el comisionamiento hasta corrección.
IEEE 43-2013
Resistencia de aislamiento e índice de polarización. En comisionamiento aplica como prueba de admisión — IP ≥ 2.0 para clase F/H es requisito mínimo. Curvas de evolución temporal del megger detectan humedad o contaminación que se introdujo durante instalación.
IEEE 421.5-2016
IEEE Recommended Practice for Excitation System Models for Power System Stability Studies. En comisionamiento aplica para validación dinámica del AVR y PSS — respuesta a escalones, ajuste de ganancias, validación contra modelo de estudios eléctricos del SEN.
IEEE C37.102-2006
IEEE Guide for AC Generator Protection. Define las protecciones eléctricas mandatorias del generador y sus criterios de ajuste. En comisionamiento aplica para validación funcional de cada relé de protección por inyección secundaria.
IEC 60034-1
Rotating electrical machines — rating and performance. En comisionamiento aplica para verificar que el equipo opera dentro de tolerancias de placa — tensión, corriente, frecuencia, factor de potencia, eficiencia, elevación de temperatura.
ISO 10816 / ISO 20816
Vibración mecánica en máquinas no-reciprocantes. En comisionamiento aplica como prueba de admisión mecánica — el generador debe operar en zona A o B en vacío y bajo carga. Vibración en zona C o D requiere balanceo o corrección de alineación antes de liberar.
FAQ
Preguntas frecuentes sobre comisionamiento de generadores eléctricos y turbogeneradores
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Qué pruebas se realizan en la puesta en marcha?
Pruebas Hipot DC, índice de polarización (PI), factor de potencia (DF), surge comparison entre fases, resistencia óhmica, curva en vacío, curva bajo carga, regulación, sincronización con red y verificación funcional de protecciones — todo bajo IEEE 95/115 e IEC 60034.
¿Pueden certificar el equipo ante CFE?
Sí. Operamos bajo CFE LAPEM W4200-12 (generadores 1 a 100 MVA) y coordinamos directamente la auditoría LAPEM cuando el contrato lo requiere. Entregamos paquete documental firmado para revisión técnica.
¿Cuánto dura una puesta en marcha de generador?
Entre 3 y 10 días según capacidad, complejidad del sistema de excitación y disponibilidad de la red. Para turbogeneradores +50 MW el plazo se extiende a 2–3 semanas con pruebas escalonadas y sincronización gradual.
¿Hacen comisionamiento de turbogeneradores nuevos?
Sí. Tenemos capacidad técnica para turbogeneradores hasta 350 MW en termoeléctricas, ciclo combinado y geotérmicas. Trabajamos junto al fabricante OEM y al cliente final para liberar el activo a operación comercial.
¿Sincronizan con la red eléctrica?
Sí. Verificamos secuencia de fases, frecuencia, tensión y desfase antes del cierre del interruptor. Validamos protecciones (51, 27, 59, 81, 32, 40, 46, 87) bajo norma CFE y dejamos protocolo de aceptación firmado.
¿Qué necesitan del cliente para comisionar?
Manuales del OEM, P&IDs eléctricos, ajustes de protecciones, datos de placa del generador y excitatriz, condiciones del sitio (ambientales y eléctricas) y ventana de pruebas con red disponible. Entregamos lista detallada al firmar el contrato.
¿Cuál es la diferencia entre comisionamiento y pruebas de aceptación?
Las pruebas de aceptación (FAT — Factory Acceptance Test) se ejecutan en fábrica del OEM antes del embarque y validan que el equipo cumple especificación contractual. El comisionamiento (SAT — Site Acceptance Test) se ejecuta en sitio tras instalación e integra el generador a la red eléctrica real — incluye verificación de protecciones, sincronización, pruebas en vacío y bajo carga, validación dinámica del AVR y respuesta ante perturbaciones. Ambos son complementarios y ambos requieren protocolo firmado bajo IEEE 115. Cuando el equipo es legacy o se reubica, solo se ejecuta SAT.
¿Comisionan generadores tras rebobinado o overhaul mayor?
Sí. El comisionamiento post-rebobinado es prerrequisito para reincorporar el equipo a operación comercial. Aplicamos paquete completo bajo IEEE 95/115 — validación dieléctrica del aislamiento nuevo con Hipot escalonado, surge comparison entre fases, descargas parciales bajo IEC 60270, prueba en vacío con curva V, prueba bajo carga con verificación de regulación, sincronización con red y monitoreo de respuesta dinámica AVR durante 72 h. Sin este protocolo el equipo no se libera a operación.
¿Pueden comisionar generadores que conectarán a CENACE bajo CRE?
Sí. Para generadores que conectarán al SEN (Sistema Eléctrico Nacional) bajo licencia CRE coordinamos con CENACE los requisitos de Código de Red — pruebas de cumplimiento de capabilidad reactiva, respuesta dinámica de AVR/PSS bajo IEEE 421, hueco de tensión (LVRT), respuesta de frecuencia primaria. Entregamos paquete documental aceptable para CENACE y CRE bajo CFE LAPEM W4200-12.
¿Qué protecciones validan en el comisionamiento?
Validamos las protecciones eléctricas mandatorias bajo IEEE C37.102 — protecciones de generador (40 pérdida de campo, 32 potencia inversa, 46 secuencia negativa, 87G diferencial, 64F falla a tierra del rotor), protecciones de sistema (27 baja tensión, 59 sobretensión, 81 sobre/baja frecuencia, 51V sobrecorriente con restricción de tensión) y protecciones de máquina motriz cuando aplica. Cada protección se prueba con inyección secundaria, ajuste verificado y disparo documentado.
¿El comisionamiento incluye capacitación al operador?
Sí, cuando el contrato lo incluye. Damos capacitación operativa al personal de la planta en arranque/paro normal y de emergencia, operación del sistema de excitación, sincronización manual y automática, interpretación de alarmas y rutinas de mantenimiento básico. La capacitación es práctica en el equipo y se entrega manual operativo en español alineado con la documentación OEM.
