Excitatrices Rotativas y AVR — Mantenimiento y Modernización Brushless
Servicio integral para sistemas de excitación de generadores síncronos: mantenimiento y reacondicionamiento de excitatrices rotativas, estáticas y brushless, sustitución de anillos rozantes y escobillas, reparación de puentes de diodos rotativos, modernización a excitación brushless con AVR digital bajo IEEE 421. El sistema de excitación es la causa raíz silenciosa de gran parte de los problemas de regulación de tensión y eficiencia en generadores industriales — un AVR mal calibrado genera oscilaciones de potencia reactiva, pérdida de sincronismo y desgaste prematuro. Servicio bajo CFE LAPEM W4200-12 en México y Centroamérica.
Galería · Excitatrices Rotativas y AVR — Mantenimiento y Modernización Brushless

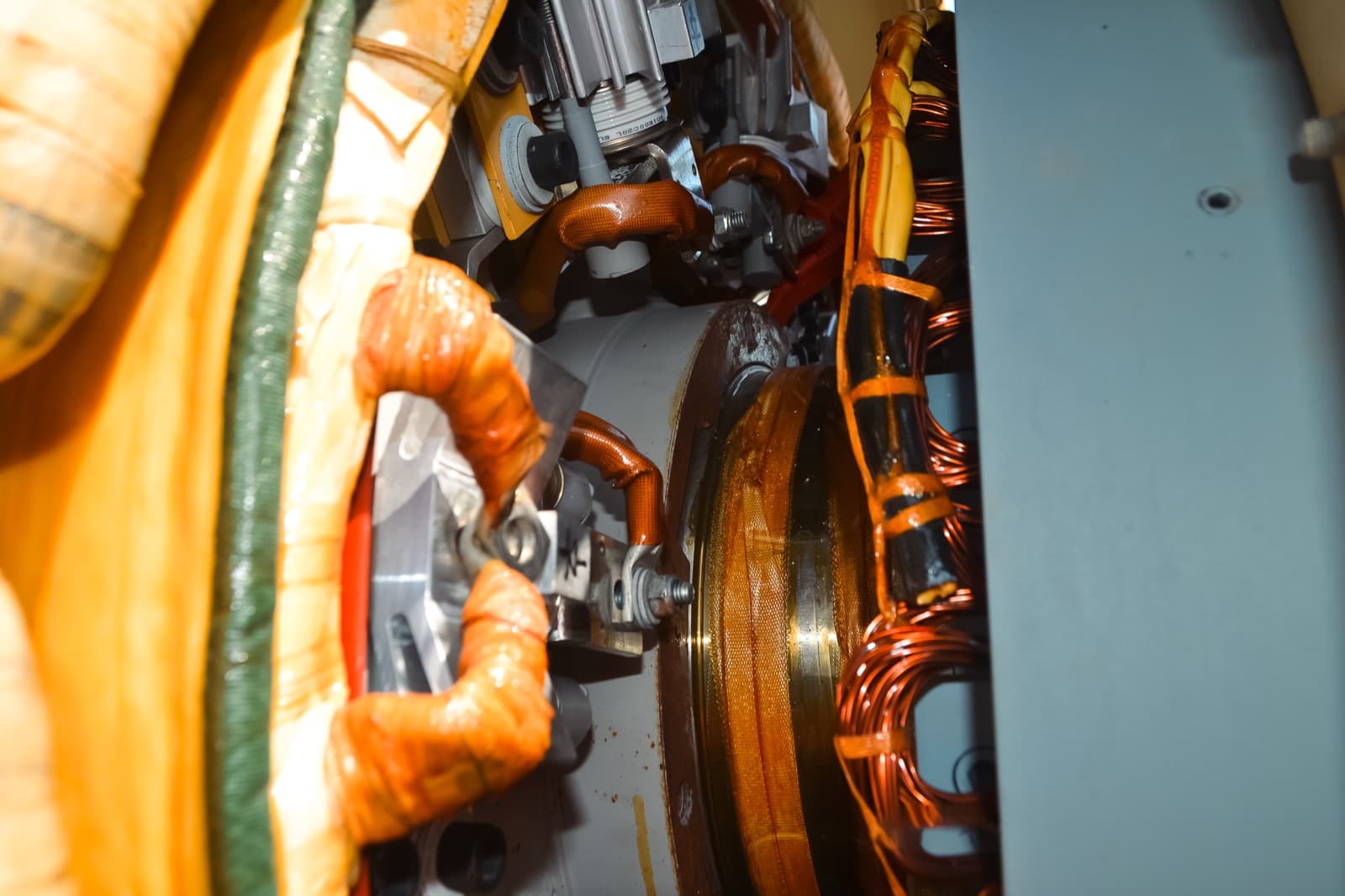

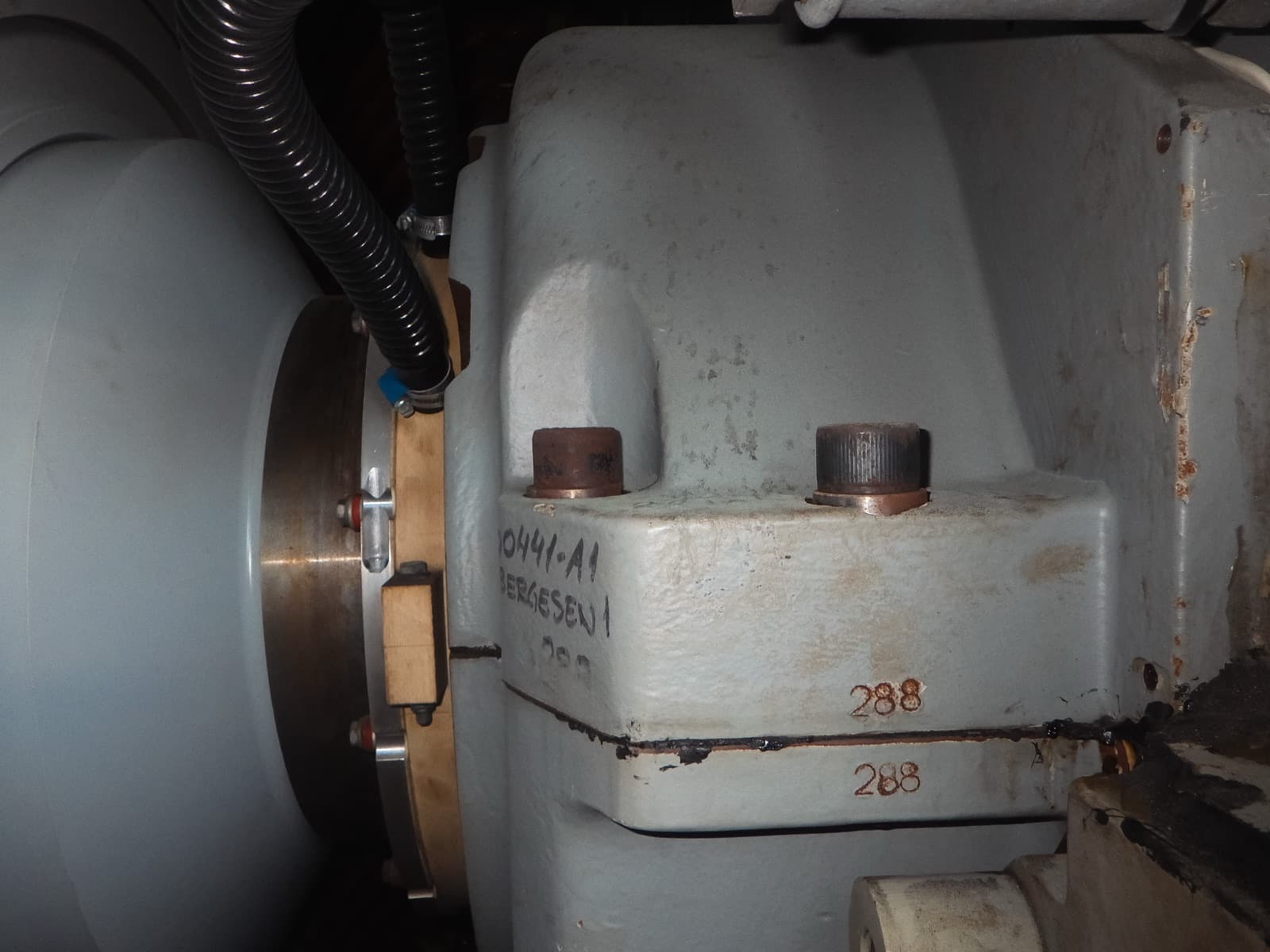

Generadores reales atendidos en taller TEMISA Power Gen y en sitio del cliente — CFE LAPEM W4200-12.
Especificaciones
Especificaciones técnicas
Capacidades verificables y rangos típicos. Para una cotización a la medida del activo, escríbenos con datos de placa, condiciones de sitio y régimen operativo.
Marcas atendidas
Tipos de excitación
Rotativa · Estática · Brushless
Modernización
De escobillas a brushless con AVR digital
AVR atendidos
Basler · ABB UNITROL · Woodward · Cummins
Norma de referencia
IEEE 421 · IEC 60034-16
Pruebas
Respuesta dinámica · ganancia · estabilidad
Capacidad
Cualquier generador síncrono hasta 350 MW
CFE LAPEM
W4200-12 (sistema excitación incluido)
Diferenciadores técnicos
Por qué TEMISA Power Gen para sistemas de excitación
Modernización de excitación a brushless con AVR digital — adiós escobillas y anillos rozantes
Diagnóstico de oscilaciones de tensión y pérdida de sincronismo por AVR mal ajustado
Reparación de excitatrices rotativas con puente de diodos rotativos (PMG / rotating rectifier)
Sustitución de anillos rozantes y escobillas con balanceo dinámico ISO 21940
Coordinación de AVR con sistemas SCADA y protección eléctrica (ANSI 24, 25, 32, 40, 59, 81)
Capacidad multi-marca: Basler, ABB UNITROL, Woodward, Cummins, Stamford
Servicios disponibles
Servicios disponibles para este equipo
Servicio
Mantenimiento
Mantenimiento preventivo del sistema de excitación.
Ver servicioServicio
Reparación
Reparación de excitatriz, AVR y puente de diodos.
Ver servicioServicio
Comisionamiento
Calibración de AVR + sincronización a red bajo IEEE 115.
Ver servicioServicio
Diagnóstico predictivo
Diagnóstico de oscilaciones por AVR mal ajustado.
Ver servicioSectores donde aplica
Sectores donde se aplica este equipo
Explicación técnica
Qué es un excitatrices rotativas y avr — mantenimiento y modernización brushless y cómo funciona
El sistema de excitación es el órgano de control fundamental del generador síncrono: alimenta corriente continua al devanado de campo del rotor para establecer el flujo magnético principal. La magnitud de esta corriente de excitación define directamente la tensión en bornes del generador y la potencia reactiva entregada o absorbida — sin excitación, el generador no produce tensión. El AVR (Automatic Voltage Regulator) es el controlador electrónico que mide la tensión en bornes y compara con el set point, ajustando continuamente la corriente de campo para mantener regulación dentro de ±0.5% bajo cambios de carga. Bajo IEEE 421 (la familia de normas que rige el diseño y especificación de sistemas de excitación) se definen los modelos matemáticos de cada arquitectura, los requisitos de performance dinámica (tiempo de respuesta, sobreimpulso, banda de muerte) y las pruebas de aceptación. Las tres arquitecturas dominantes son: excitación estática (con tiristores externos y anillos rozantes que llevan la DC al rotor — mayor capacidad de cortocircuito sostenido, ideal para grandes turbogeneradores), excitación brushless (excitatriz rotativa montada en el mismo eje + puente de diodos rotativos — sin escobillas ni anillos rozantes, mayor confiabilidad mecánica) y excitación rotativa legacy con dínamo de DC (configuración pre-1980 aún común en hidrogeneradores antiguos). Dentro de brushless, la presencia o ausencia de PMG (Permanent Magnet Generator) marca la diferencia entre capacidad sostenida de cortocircuito (con PMG) versus el diseño económico con alimentación shunt (sin PMG, AVR alimentado desde los bornes del generador). En México el mercado de retrofit es enorme: miles de generadores industriales con AVR analógico (Westinghouse, Brush, GE Mark III/IV, ABB UNITROL F) que requieren modernización a AVR digital con modelos PSS sintonizables, comunicaciones SCADA modernas y soporte OEM por décadas adicionales — Basler DECS-250 y ABB UNITROL 1000/1020 dominan el aftermarket.
Variantes / tipos
Tipos y variantes de sistemas de excitación que atendemos
Excitación brushless con PMG
Excitatriz piloto con imanes permanentes + excitatriz principal rotativa + puente de diodos rotativos. AVR alimentado desde PMG (independiente del generador principal). Capacidad sostenida de cortocircuito (10 seg al 300% I nominal).
Aplicación: Generadores conectados a SEN, aplicaciones críticas (datacenters, hospitales), generadores >5 MVA donde la capacidad de field forcing en cortocircuito es requerida regulatoriamente.
Excitación brushless sin PMG (con shunt)
Excitatriz principal rotativa + puente de diodos rotativos, AVR alimentado desde los bornes del generador principal (shunt). Diseño más económico, menor capacidad de cortocircuito sostenido.
Aplicación: Gensets industriales standby de respaldo simple, plantas de emergencia <2 MVA, aplicaciones donde no se requiere capacidad de field forcing en cortocircuito.
Excitación estática (con anillos rozantes)
Puente de tiristores externo alimenta el devanado de campo del rotor a través de anillos rozantes y escobillas. Alta capacidad de field forcing, respuesta dinámica muy rápida (modelo IEEE 421 ST1A/ST4B).
Aplicación: Turbogeneradores grandes en termoeléctricas y ciclo combinado (50-350 MW), hidrogeneradores grandes — donde se requiere máxima capacidad de soporte de tensión durante perturbaciones del SEN.
Excitación rotativa legacy (con dínamo DC)
Dínamo de DC montada en el mismo eje + anillos rozantes y escobillas. Configuración pre-1980 muy común en hidrogeneradores CFE antiguos aún en operación.
Aplicación: Hidrogeneradores legacy y turbogeneradores pre-1980 en operación. Candidatos típicos a retrofit hacia brushless con AVR digital.
AVR analógico (Westinghouse SCR-2400, Brush SE-200, ABB UNITROL F)
Reguladores con electrónica analógica de los años 70-90. Sin modelos PSS digitales, sin comunicaciones SCADA modernas, sin registro de eventos. Soporte OEM en fase final.
Aplicación: Generadores legacy aún en operación. Diagnóstico de oscilaciones por componentes deteriorados (capacitores electrolíticos, potenciómetros). Candidato típico a retrofit a AVR digital.
AVR digital con PSS (Basler DECS-250, ABB UNITROL 1000/1020, Siemens SIPAC)
Regulador digital moderno con modelos PSS sintonizables bajo IEEE 421.5, comunicaciones SCADA (Modbus, IEC 61850, PROFINET), HMI gráfico, registro de eventos y oscilografía interna.
Aplicación: Generadores nuevos >5 MVA, retrofit en generadores legacy industriales y comerciales, máquinas conectadas al SEN bajo CENACE.
AVR sin PSS (mercados industriales pequeños)
Regulador digital simple sin función PSS. Adecuado para generadores aislados o pequeños no conectados al SEN.
Aplicación: Gensets <2 MVA standby, generadores en isla, aplicaciones residenciales y comerciales pequeñas — donde no se requiere amortiguación de oscilaciones inter-area.
Comparativa técnica
Brushless con PMG vs Brushless sin PMG vs Estática — comparativa de arquitecturas
Las tres arquitecturas de excitación dominantes en generadores síncronos modernos. La elección depende del tamaño del generador, la criticidad de la aplicación y los requisitos regulatorios de capacidad de cortocircuito sostenido. Esta tabla compara características clave para decisión de diseño o retrofit.
| Criterio | Brushless con PMG | Brushless sin PMG (shunt) | Estática (con anillos rozantes) |
|---|---|---|---|
| Fuente de alimentación AVR | PMG (imanes permanentes, independiente) | Bornes del generador (shunt) | Bornes del generador o auxiliar externo |
| Escobillas y anillos rozantes | No (libre de mantenimiento) | No (libre de mantenimiento) | Sí (mantenimiento periódico) |
| Capacidad de cortocircuito sostenido | Alta (300% I nominal por 10 seg) | Baja (colapsa con tensión) | Muy alta (limitada solo por tiristores) |
| Respuesta dinámica (modelo IEEE 421.5) | AC1A / AC8B | AC4A | ST1A / ST4B (la más rápida) |
| Soporte de tensión durante falla en SEN | Bueno | Limitado | Excelente |
| Costo inicial | Medio-alto | Bajo | Alto |
| Mantenimiento | Bajo (solo diodos rotativos) | Bajo (solo diodos rotativos) | Medio (escobillas, anillos) |
| Aplicación típica MX | Generadores >5 MVA conectados a SEN, datacenters, hospitales | Gensets standby <2 MVA, aplicaciones simples | Turbogeneradores grandes (50-350 MW), hidrogeneradores |
| Modernización a digital | Sustituir AVR mantener excitatriz | Sustituir AVR mantener excitatriz | Sustituir tiristores + AVR completo |
Proceso técnico
Cómo intervenimos un sistema de excitación — proceso técnico paso a paso
1. Diagnóstico técnico inicial
Inspección visual del sistema completo (excitatriz rotativa, anillos rozantes, escobillas, puente de diodos rotativos, AVR), lectura de eventos y oscilografía del AVR existente, medición de tensión de campo y corriente de excitación bajo carga, análisis de oscilaciones de tensión y FP por FFT, evaluación del estado de escobillas y anillos rozantes (en estática) o del puente de diodos (en brushless).
2. Caracterización dinámica del AVR
Pruebas dinámicas bajo IEEE 421.4: respuesta escalón de tensión, respuesta a perturbación de carga, ganancia y banda muerta del AVR, validación de los límites de excitación (V/Hz bajo ANSI 24, sub-excitación bajo ANSI 40, sobre-excitación), prueba PSS si aplica. Diagnóstico cuantitativo del performance vs especificación.
3. Decisión: mantenimiento vs retrofit completo
Si componentes electrónicos del AVR aún operativos: sustitución de componentes envejecidos (capacitores electrolíticos, potenciómetros, módulos de tiristor), recalibración bajo IEEE 421.4. Si AVR llegó a fin de vida útil o soporte OEM cerrado: retrofit completo con AVR digital moderno (Basler DECS-250, ABB UNITROL 1000) — ingeniería de integración eléctrica + mecánica.
4. Mantenimiento mecánico (excitación brushless o estática)
Para brushless: desmontaje del conjunto excitatriz, inspección de devanados, prueba de diodos rotativos uno por uno (verificación de polarización inversa), reacondicionamiento del rotor de excitatriz, balanceo dinámico bajo ISO 21940. Para estática: rectificado de anillos rozantes, sustitución de portaescobillas y escobillas calibradas, verificación de neutralidad eléctrica.
5. Instalación y cableado del nuevo AVR (en retrofit)
Cableado a CT/PT de medición del generador, cableado a la excitatriz (alimentación AC y salida DC al campo), conexión a SCADA del cliente (Modbus, IEC 61850, PROFINET, BACnet según protocolo), conexión a relés de protección numéricos. Configuración inicial de parámetros desde plataforma OEM, carga de modelos PSS validados.
6. Comisionamiento y sintonización on-site
Sincronización a red bajo IEEE 115, validación de regulación de tensión sin carga y con carga, prueba dinámica de escalón de tensión (±5% durante 5 seg), sintonización de ganancias del AVR para alcanzar respuesta especificada bajo IEEE 421.4, sintonización del PSS con análisis FFT de oscilaciones residuales, validación de coordinación con protecciones ANSI.
7. Entrega documental y capacitación
Protocolo de aceptación firmado, parámetros finales del AVR documentados, modelos PSS validados, oscilografía de la respuesta escalón, capacitación al personal del cliente sobre la HMI del AVR y diagnóstico básico de eventos. Soporte post-implementación con remoto seguro durante garantía.
Marco normativo
Normas técnicas aplicadas en sistemas de excitación y AVR
IEEE 421.1-2007
Standard Definitions for Excitation Systems for Synchronous Machines — terminología y conceptos base de la familia IEEE 421.
IEEE 421.2-2014
Guide for Identification, Testing, and Evaluation of Dynamic Performance of Excitation Control Systems — métodos para validar el performance dinámico del sistema.
IEEE 421.4-2014
Guide for the Preparation of Excitation System Specifications — la guía para especificar un sistema de excitación nuevo o un retrofit. Base de los TDR técnicos en aftermarket.
IEEE 421.5-2016
Recommended Practice for Excitation System Models for Power System Stability Studies — define los modelos matemáticos estándar (DC1A, AC1A, AC4A, AC8B, ST1A, ST4B) que se usan en simulación de redes y en CENACE.
IEEE 421.6-2017
Recommended Practice for the Specification and Design of Field Discharge Equipment — equipo de descarga de campo (resistor + crowbar) requerido para protección durante fallas.
IEEE 115-2019
Test Procedures for Synchronous Machines — define las pruebas de aceptación del generador con su sistema de excitación incluido (escalón de tensión, rechazo de carga, sincronización).
IEC 60034-16 (serie)
Excitation systems for synchronous machines — la norma internacional equivalente a IEEE 421, define la terminología y los requisitos de performance.
IEEE 1547
Standard for Interconnection and Interoperability of Distributed Energy Resources — relevante para generación distribuida conectada al SEN y los requisitos de respuesta del AVR ante eventos de red.
CFE LAPEM W4200-12
Certificación CFE para talleres de servicio en generadores síncronos 1-100 MVA — incluye el sistema de excitación en el alcance de servicio acreditado.
ISO 9001:2015
Sistema de Gestión de Calidad — trazabilidad documental requerida para auditorías de operadores CFE e IPPs.
FAQ
Preguntas frecuentes — Excitatrices Rotativas y AVR — Mantenimiento y Modernización Brushless
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Pueden modernizar mi generador con anillos rozantes a brushless?
Sí, es uno de nuestros servicios de mayor impacto. La conversión a excitación brushless con PMG (Permanent Magnet Generator) y puente de diodos rotativos elimina anillos rozantes, escobillas y reduce drasticamente los paros por mantenimiento de la excitación. Compatible con generadores 1 MVA a +200 MVA.
¿Qué AVRs trabajan? ¿Pueden cambiar Basler por ABB UNITROL o viceversa?
Trabajamos las principales plataformas: Basler (DECS-100/150/250), ABB UNITROL, Siemens SIPROTEC, Woodward (EGCP-3, easYgen), Cummins PowerCommand. Para cambios de AVR (cross-platform) realizamos ingeniería de integración con SCADA del cliente y pruebas funcionales bajo IEEE 421.
Mi generador tiene oscilaciones de tensión — ¿es el AVR?
Probablemente sí. Oscilaciones de tensión en bornes (>±2% del nominal) generalmente indican AVR mal calibrado, parámetros PSS (Power System Stabilizer) incorrectos o falla de retroalimentación. Hacemos diagnóstico dinámico con respuesta escalón y análisis FFT — proponemos calibración o sustitución según severidad.
¿Tienen los repuestos en stock o hay que pedirlos a importación?
Para Basler tenemos relación directa con distribuidor en México (entrega 1-2 semanas). Para ABB UNITROL y Siemens coordinamos importación expedita (3-5 semanas con stock LATAM). Componentes mecánicos (escobillas, porta-escobillas, anillos rozantes) los re-fabricamos en taller propio.
¿Cuánto cuesta una modernización a brushless?
El costo y plazo dependen de la capacidad del generador, la marca del AVR seleccionado y el alcance (solo excitación o también AVR). Se cotiza caso por caso bajo NDA con orden de servicio formal.
¿Atienden generadores Stamford y Leroy-Somer (alternadores diesel)?
Sí. Atendemos toda la línea Stamford UC/HC y Leroy-Somer LSA. Modernización a AVR digital, sustitución de excitatrices rotativas y reparación de puente de diodos. Servicio en sitio con tiempos de respuesta cortos para plantas de emergencia críticas.
¿Qué diferencia hay entre excitación brushless con PMG y sin PMG (con shunt)?
Con PMG (Permanent Magnet Generator): la excitatriz piloto de imanes permanentes alimenta al AVR con tensión independiente de los bornes del generador — capacidad sostenida de cortocircuito (10 seg al 300% de I nominal), respuesta dinámica superior bajo IEEE 421, esencial para aplicaciones críticas y conexión a SEN. Sin PMG (shunt): el AVR se alimenta directamente desde los bornes del generador — durante un cortocircuito la tensión colapsa y el AVR pierde alimentación, limitando la capacidad de field forcing. Aplicaciones: gensets industriales standby de respaldo simple donde no se requiere capacidad de cortocircuito sostenido.
¿Qué es PSS (Power System Stabilizer) y cuándo se requiere?
El PSS es una función auxiliar del AVR (bajo IEEE 421.5) que añade una señal de estabilización derivada de la velocidad del rotor o de la potencia activa, para amortiguar oscilaciones electromecánicas inter-area en el sistema eléctrico (típicamente 0.1-2 Hz). Se requiere obligatoriamente en máquinas >50 MVA conectadas al SEN por CENACE — los modelos PSS1A, PSS2A, PSS2B son los más usados. Sin PSS bien sintonizado, una perturbación lejana en el SEN puede generar oscilaciones sostenidas en el generador, llegando incluso a la salida por protección anti-isla.
¿Qué retrofit de AVR analógico a digital recomiendan en generadores legacy?
Para máquinas industriales 5-50 MVA con AVR analógico tipo Westinghouse SCR-2400, Brush SE-200, GE Mark III/IV o ABB UNITROL F: migración a AVR digital moderno como Basler DECS-250 (rango 1-150 MVA), ABB UNITROL 1000/1020/6080, Andritz THYRIPART o Siemens SIPAC. Beneficios: modelos PSS sintonizables bajo IEEE 421.5, comunicaciones SCADA modernas (Modbus, IEC 61850, PROFINET), interface gráfica HMI, registro de eventos y oscilografía interna, soporte OEM por décadas adicionales. Plazo típico de migración 4-6 semanas con sintonización on-site.
¿Pueden coordinar el AVR con protecciones eléctricas ANSI del generador?
Sí. La coordinación entre AVR y relés numéricos de protección (Schweitzer SEL-300G/700G, ABB REG670, Siemens 7UM, GE Multilin) es crítica para evitar disparos no deseados o pérdida de coordinación. Validamos curvas de capability del generador, límite de excitación mínima (función ANSI 40), límite de excitación máxima (sobre-excitación V/Hz bajo ANSI 24), protección anti-motoring (ANSI 32), sincro-check (ANSI 25), bajo/sobre voltaje (27/59), bajo/sobre frecuencia (81). Entrega: matriz de coordinación documentada para auditoría regulatoria.
