Prueba ELCID en Estatores de Generadores: Guía Técnica Completa 2026

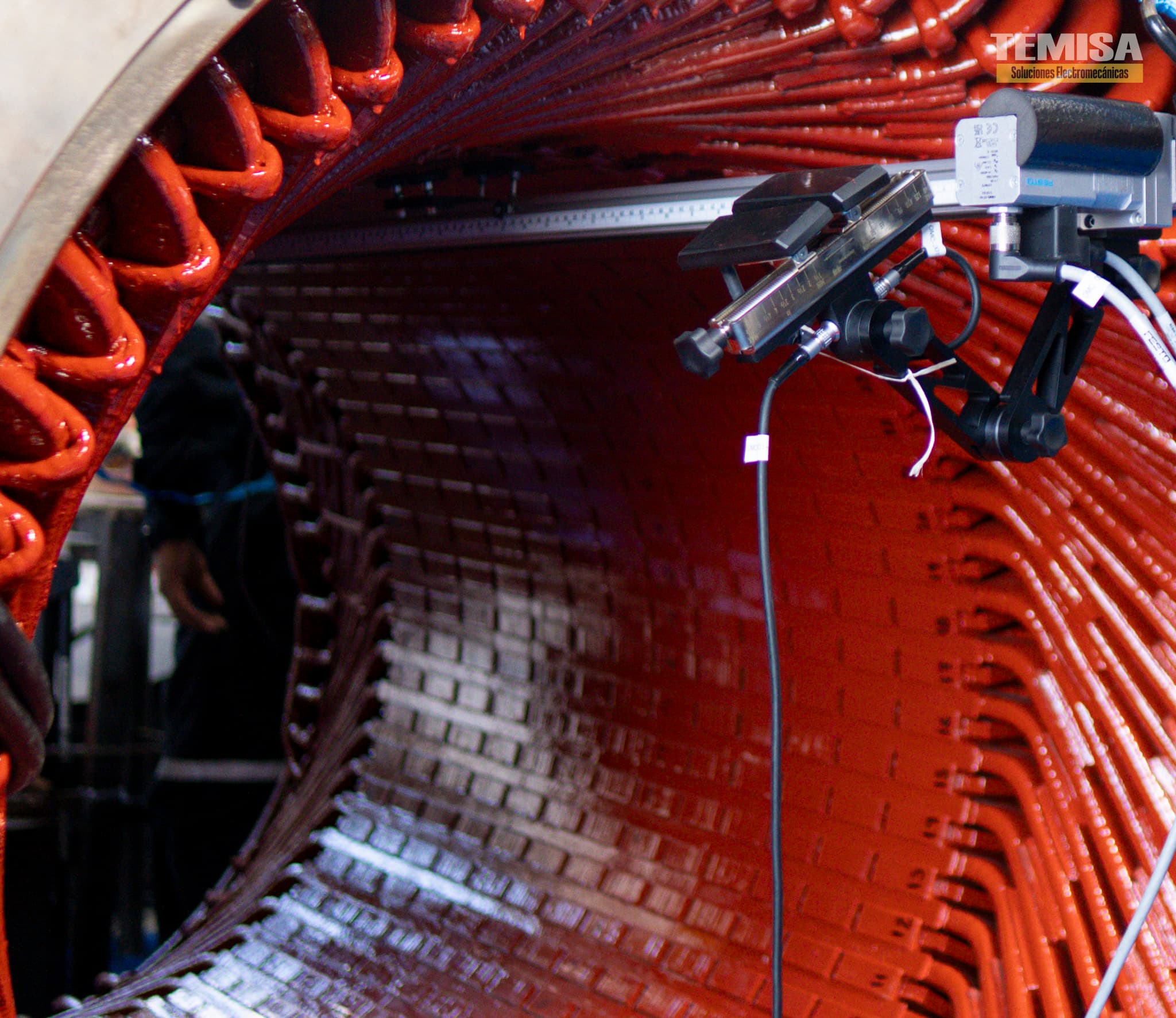

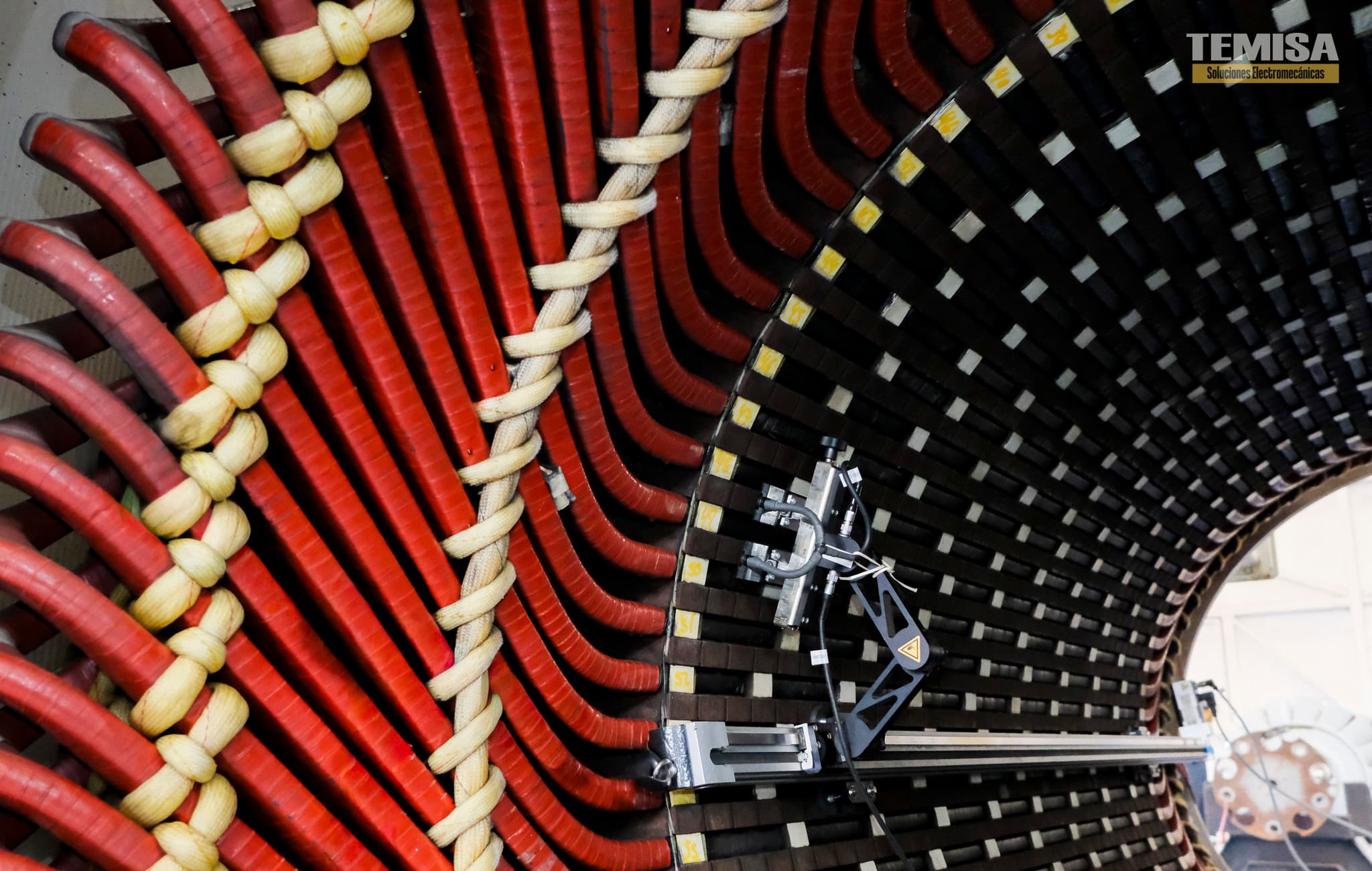

ELCID (Electromagnetic Core Imperfection Detection) es una prueba electromagnética desarrollada por Adwel International que detecta fallas interlaminares en el núcleo magnético del estator de un generador eléctrico. Energiza el núcleo a aproximadamente 4% del flujo nominal mediante un excitador rotativo, mucho menos energía que la prueba Toroide tradicional. Detecta cortos entre laminaciones (que generan puntos calientes en operación) antes de que evolucionen en falla catastrófica del estator.

Toroide energiza el núcleo al 100% del flujo nominal con un toroide de alta corriente — peligroso, requiere fuente de alta potencia, riesgo de daño térmico en laminaciones marginalmente buenas y consumo eléctrico significativo. ELCID induce solo 4% del flujo nominal — seguro, no daña, portátil, mapea cuantitativamente cada zona del estator mediante el sensor Chattock. La industria moderna y las normas internacionales reconocen ELCID como la prueba estándar para diagnóstico interlaminar.

IEC 60034-27-4:2018 (Off-line evaluation of partial discharges on stator windings) y IEEE 56 (Guide for Insulation Maintenance of Electric Machines) referencian ELCID como prueba reconocida. Adwel International, fabricante original del equipo ELCID, publica una guía técnica que la industria sigue como referencia operativa. TEMISA ejecuta ELCID bajo estos marcos normativos con instrumentación calibrada y trazabilidad ISO 9001:2015.

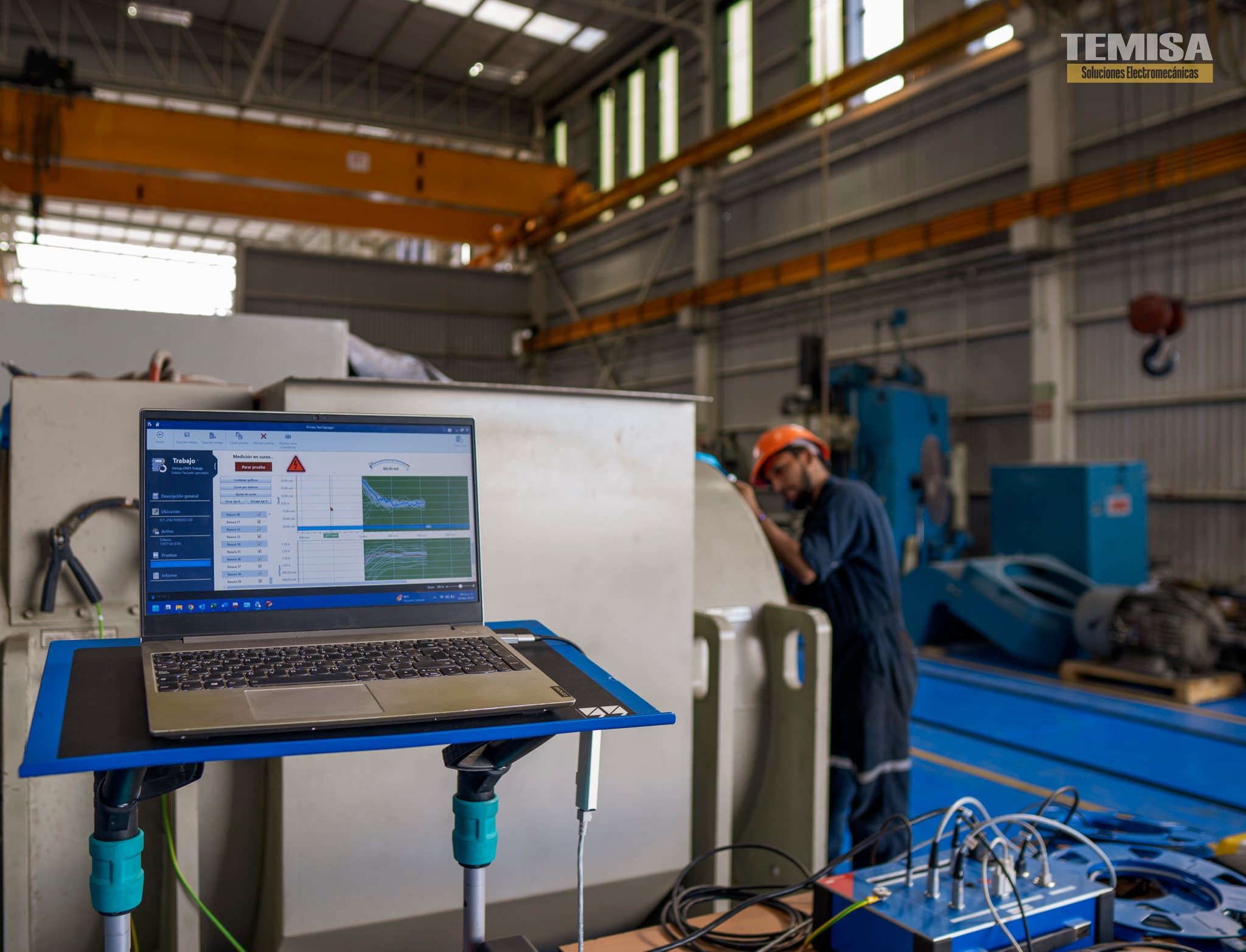

ELCID produce un mapeo cuantitativo del estator en mA: cada ranura del estator se mide con el sensor Chattock y se grafica como Quad signal (la componente reactiva de la corriente). El criterio de aceptación industrial: zonas con valores <100 mA son aceptables, entre 100-200 mA requieren investigación, >200 mA indican falla interlaminar confirmada que debe corregirse antes de rebobinar o de poner el estator en servicio. La gráfica completa muestra el 'paisaje' eléctrico de las laminaciones.

Cuatro escenarios principales: (1) ANTES de un rebobinado del estator — instalar bobinas nuevas sobre un núcleo dañado destruye el rebobinado en 6-12 meses; (2) DESPUÉS de un evento de cortocircuito a tierra o entre fases — la corriente de falla puede dañar laminaciones; (3) En PROGRAMA PREDICTIVO cada 5-8 años para generadores de alta tensión; (4) ANTES de modernización/repotenciación para validar que el núcleo soporte mayor flujo magnético.

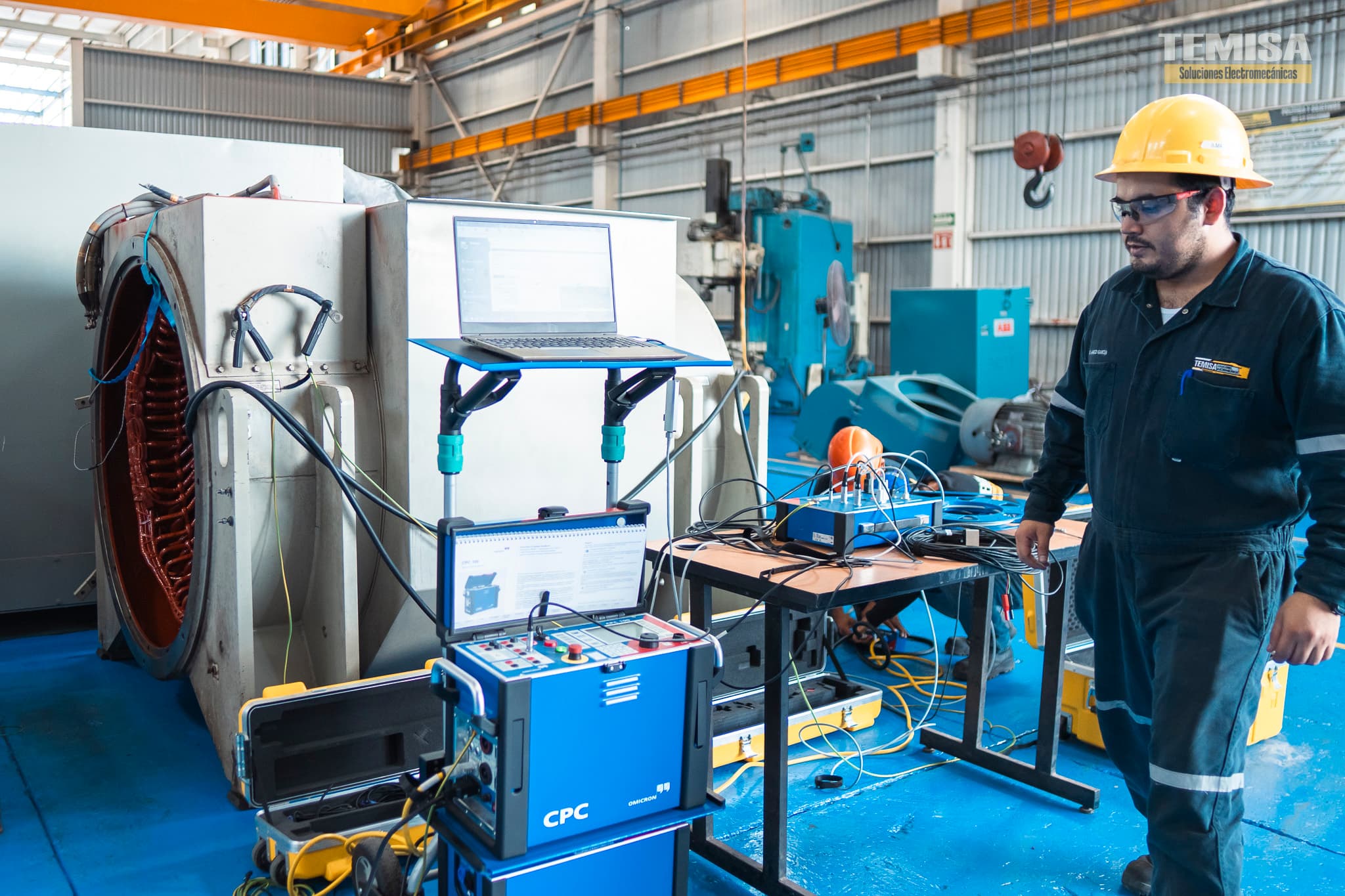

Depende del número de ranuras y la accesibilidad del entrehierro. Para un generador de 100 MVA con ~60 ranuras: el setup en sitio toma varias horas (montaje del excitador rotativo, calibración del sensor Chattock, prueba previa de continuidad eléctrica), el escaneo completo del estator se realiza en una jornada técnica. Para turbogeneradores grandes (200+ MW, 60-84 ranuras) el tiempo se extiende proporcionalmente. Cada proyecto se planea con cronograma detallado.

El procedimiento estándar IEC 60034-27 requiere el rotor extraído para acceso completo al estator. Sin embargo, ELCID se puede ejecutar en algunas configuraciones de estator (especialmente generadores síncronos de polos salientes con espacios accesibles) sin extracción total del rotor. La decisión depende de la geometría del activo. En TEMISA evaluamos el caso específico antes de cotizar.

Esa zona tiene falla interlaminar confirmada — corto entre laminaciones que en operación nominal generaría un punto caliente, sobrecalentamiento local y eventualmente daño térmico extensivo. Opciones: (1) reparación localizada por separación de laminaciones afectadas + barniz inter-laminar de recuperación, (2) si la zona es extensa, restack parcial o total del núcleo. Documentamos hallazgos con la curva ELCID y recomendamos alcance al cliente con métricas en mano.

Porque rebobinar es caro (10-25 días de paro + USD a 6 dígitos en materiales y mano de obra). Si después del rebobinado descubres que el núcleo tenía fallas no detectadas, el rebobinado nuevo se daña en operación y pierdes la inversión. ELCID previo al rebobinado es seguro de calidad de cualquier intervención mayor. TEMISA incluye ELCID en el alcance estándar de cada rebobinado de estator bajo CFE LAPEM W4200-12.

Sí. ELCID bajo IEC 60034-27 e IEEE 56 es prueba reconocida por CFE LAPEM W4200-12 para diagnóstico del núcleo de generadores 1-100 MVA. Entregamos protocolo firmado por ingeniero responsable con cédula, instrumentación calibrada y trazabilidad de fechas. Para liberación operativa de activos CFE bajo contrato, ELCID es prueba prerequisito en el dictamen técnico.
