Prueba Hipot AC y DC en Generadores Eléctricos

Validación dieléctrica del aislamiento de generadores síncronos y turbogeneradores. La prueba Hipot (High Voltage Test) aplica una tensión escalonada controlada al aislamiento del estator y rotor para verificar que soporta el voltaje de operación con margen. Es la prueba de aceptación final antes de comisionamiento o post-rebobinado bajo IEEE 95-2002.

Solicitar diagnóstico

Galería · Prueba Hipot AC y DC en Generadores Eléctricos

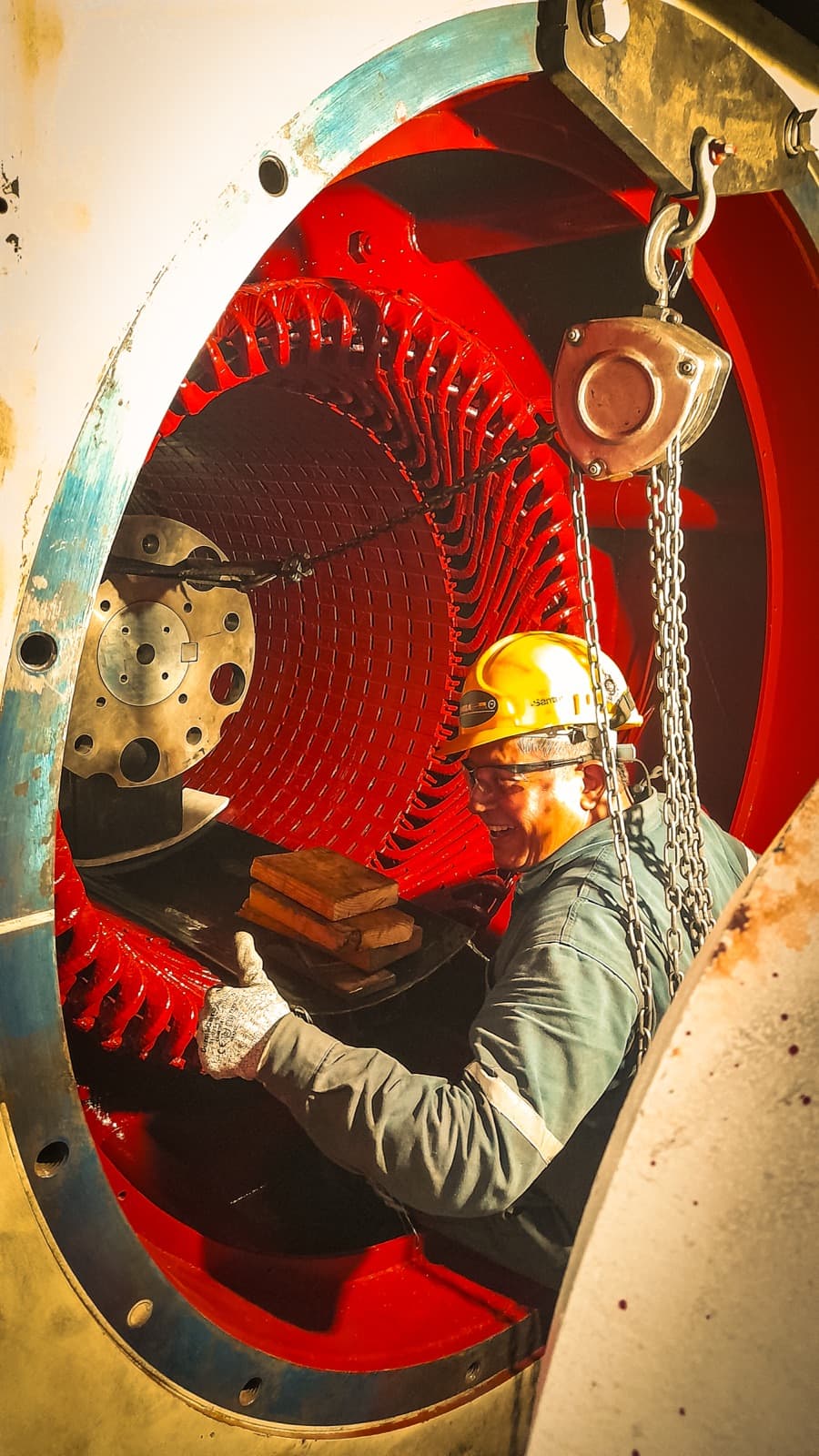

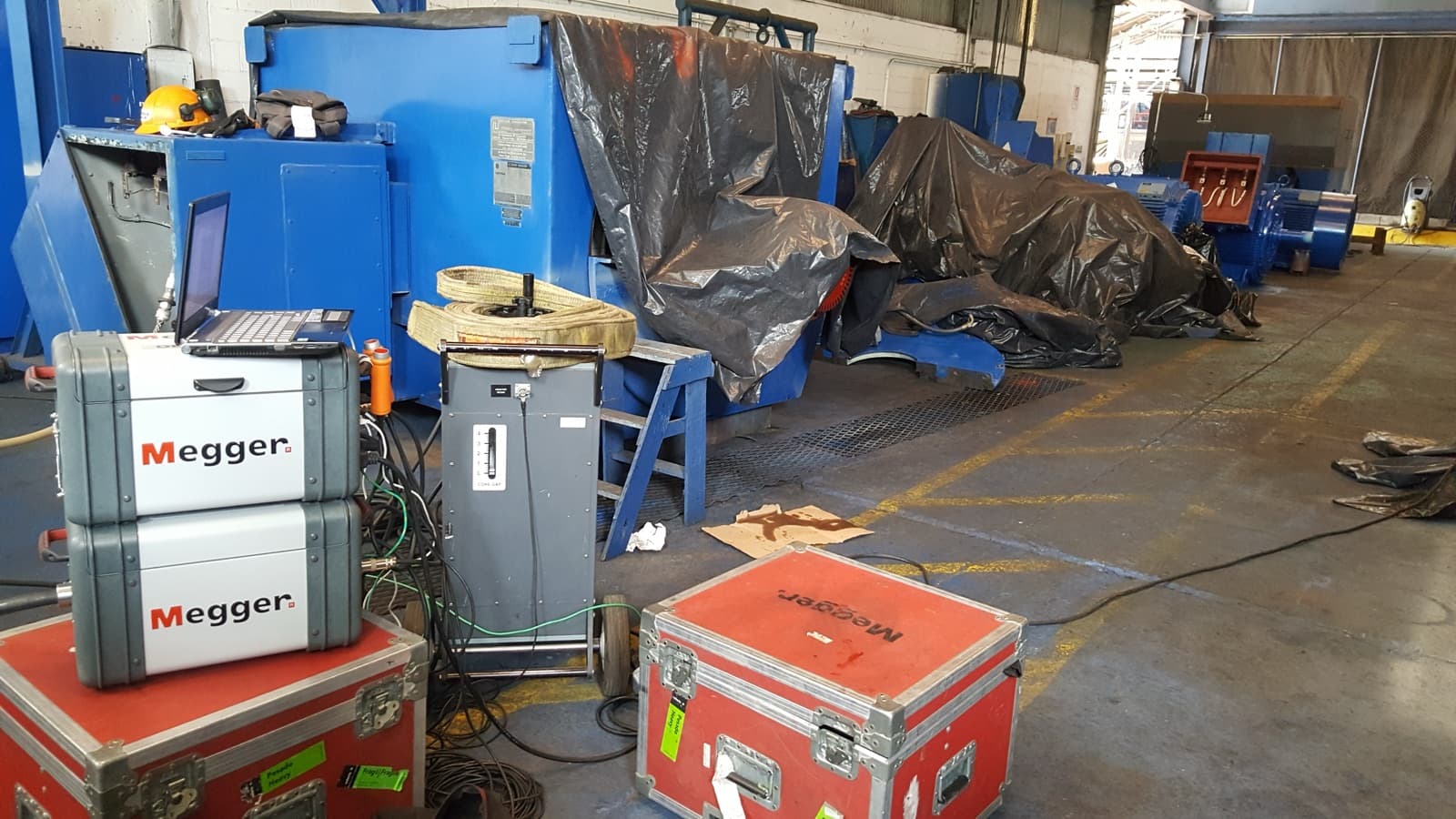

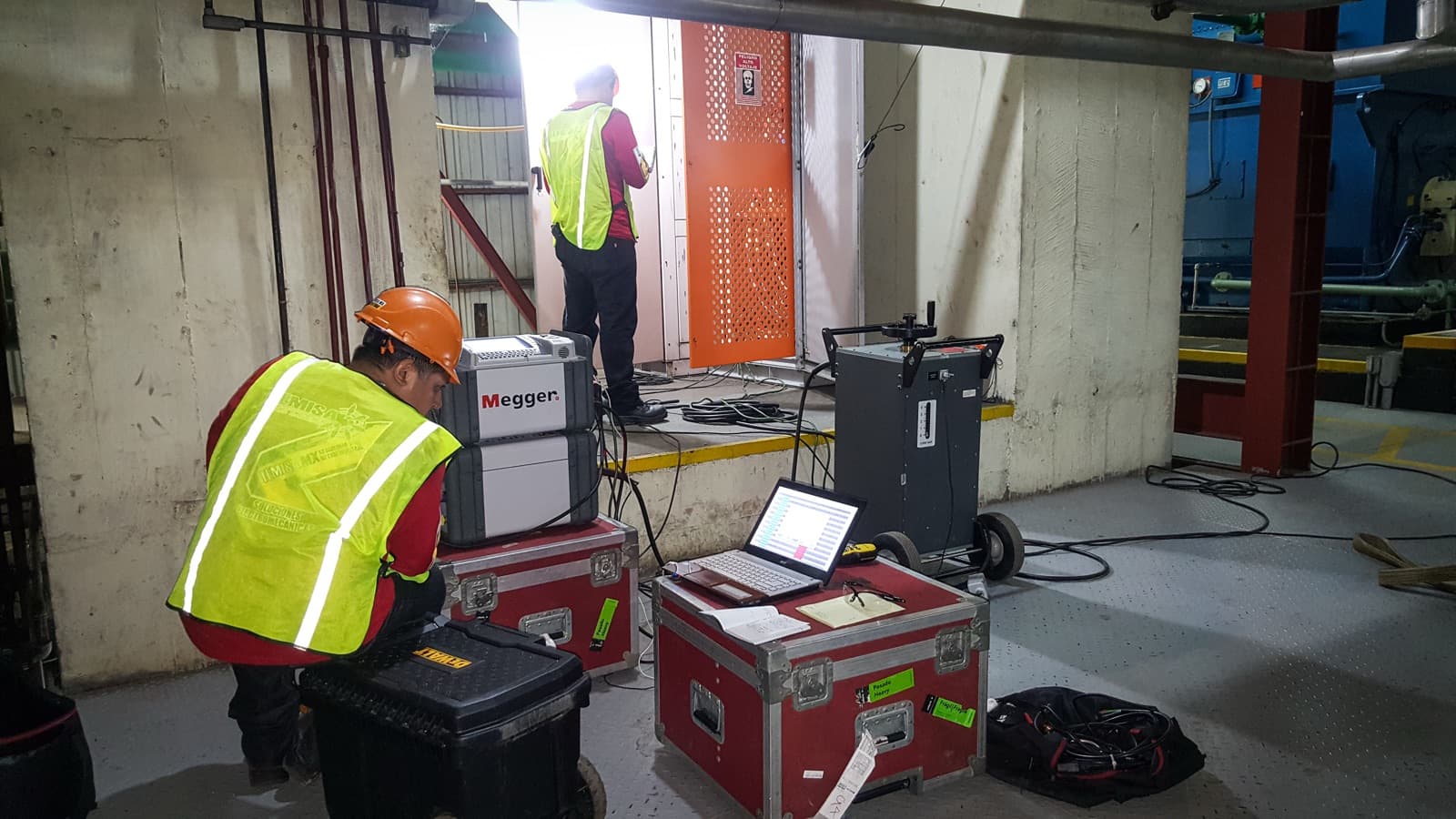

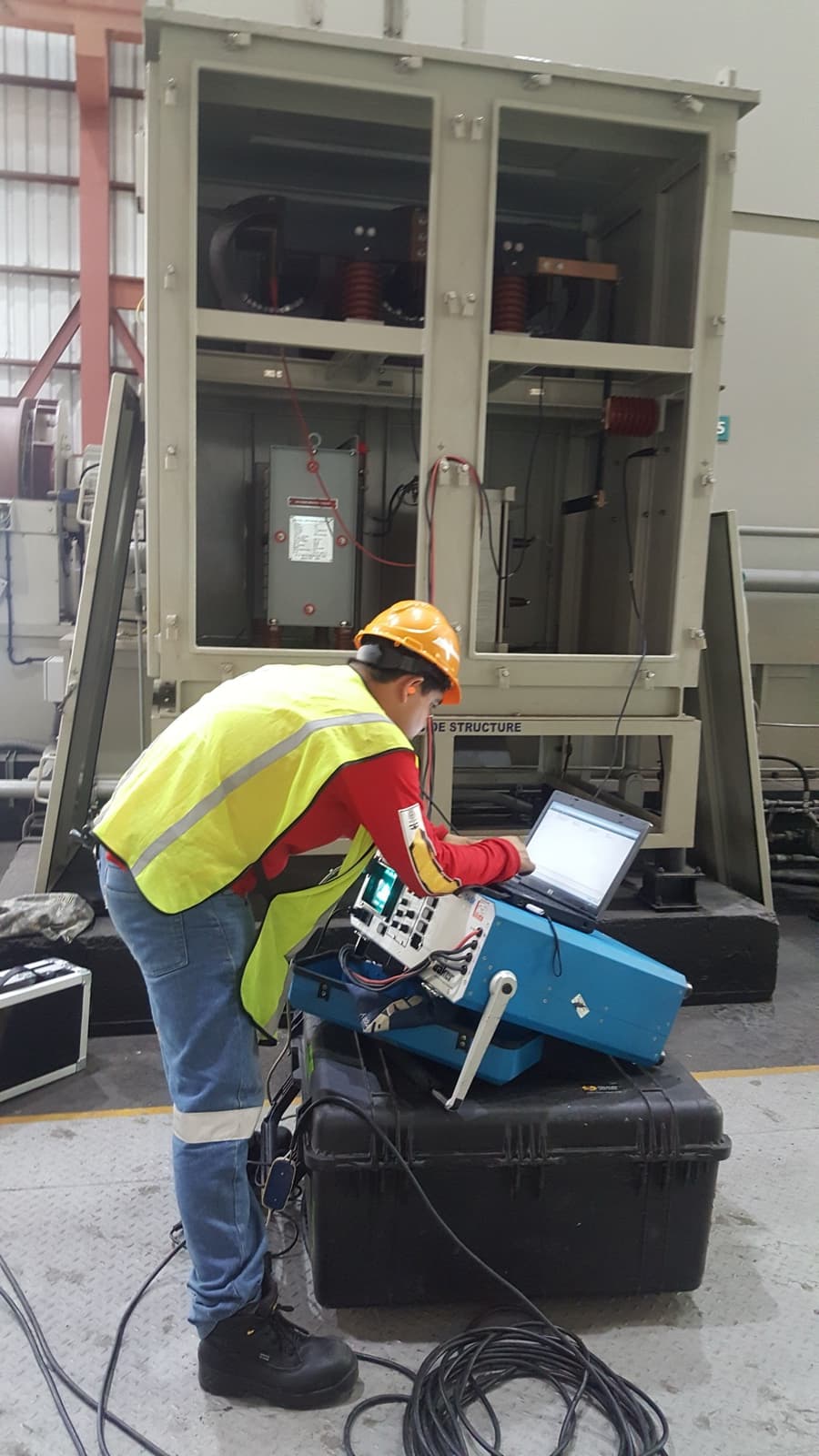

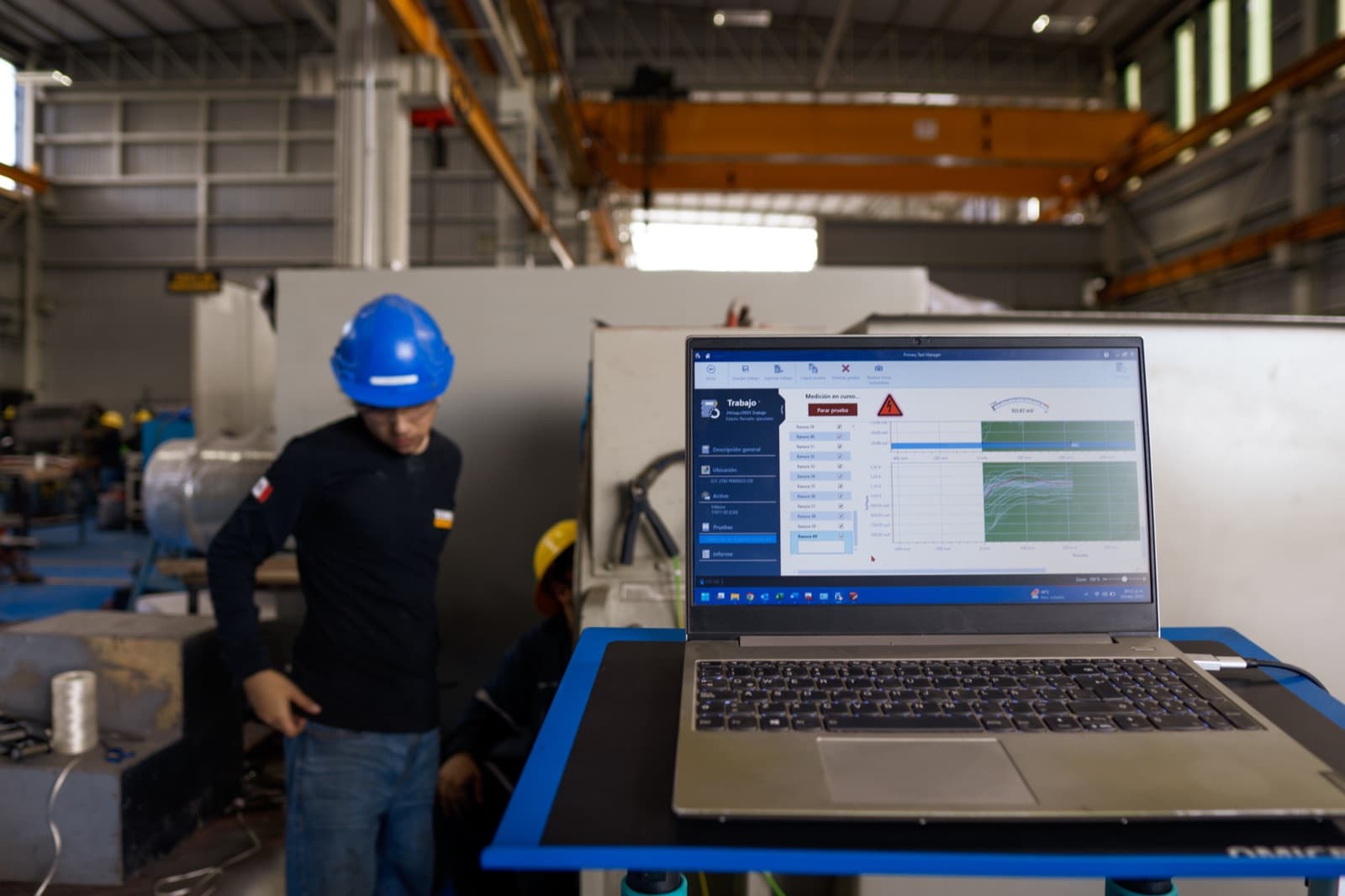

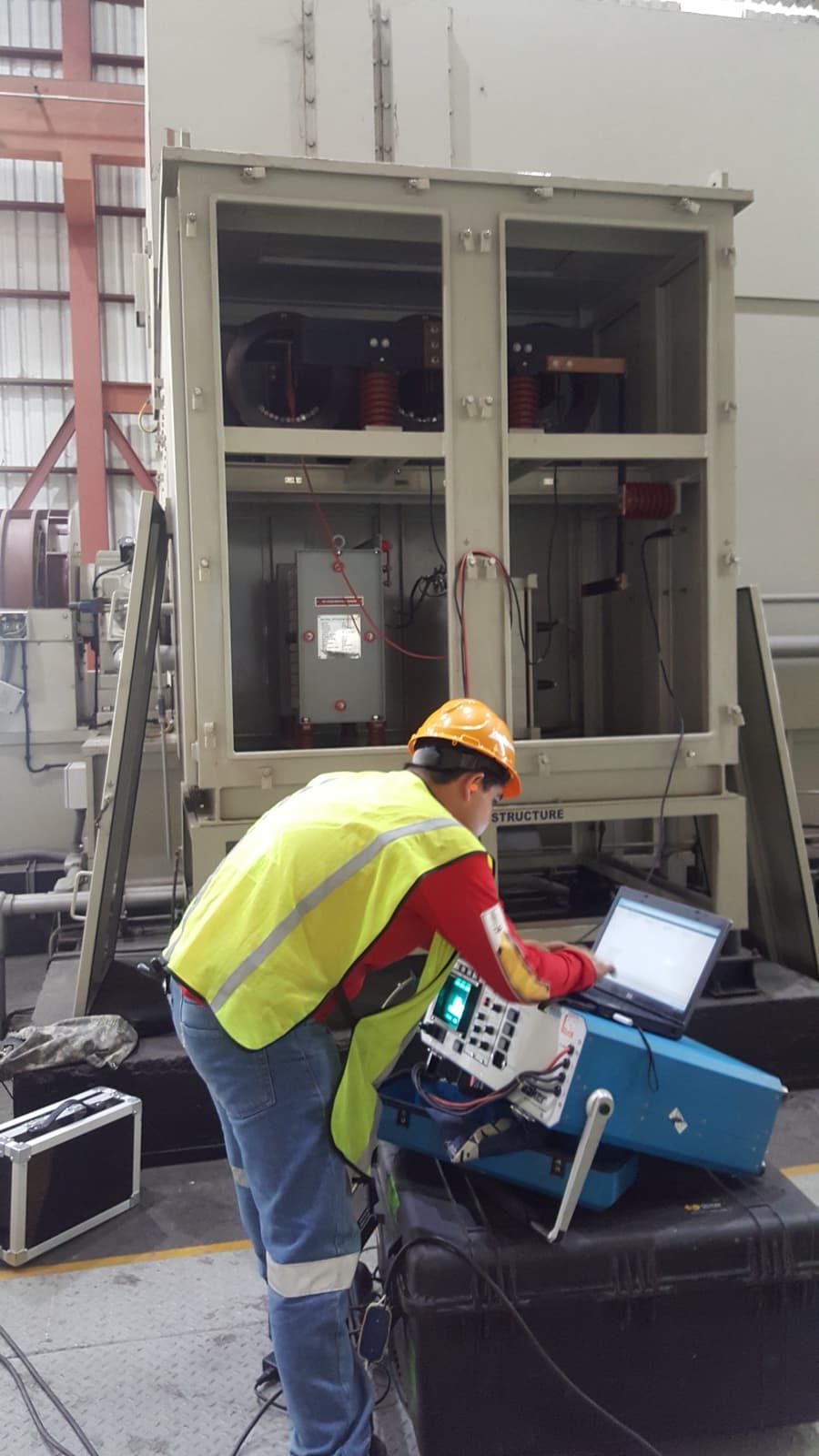

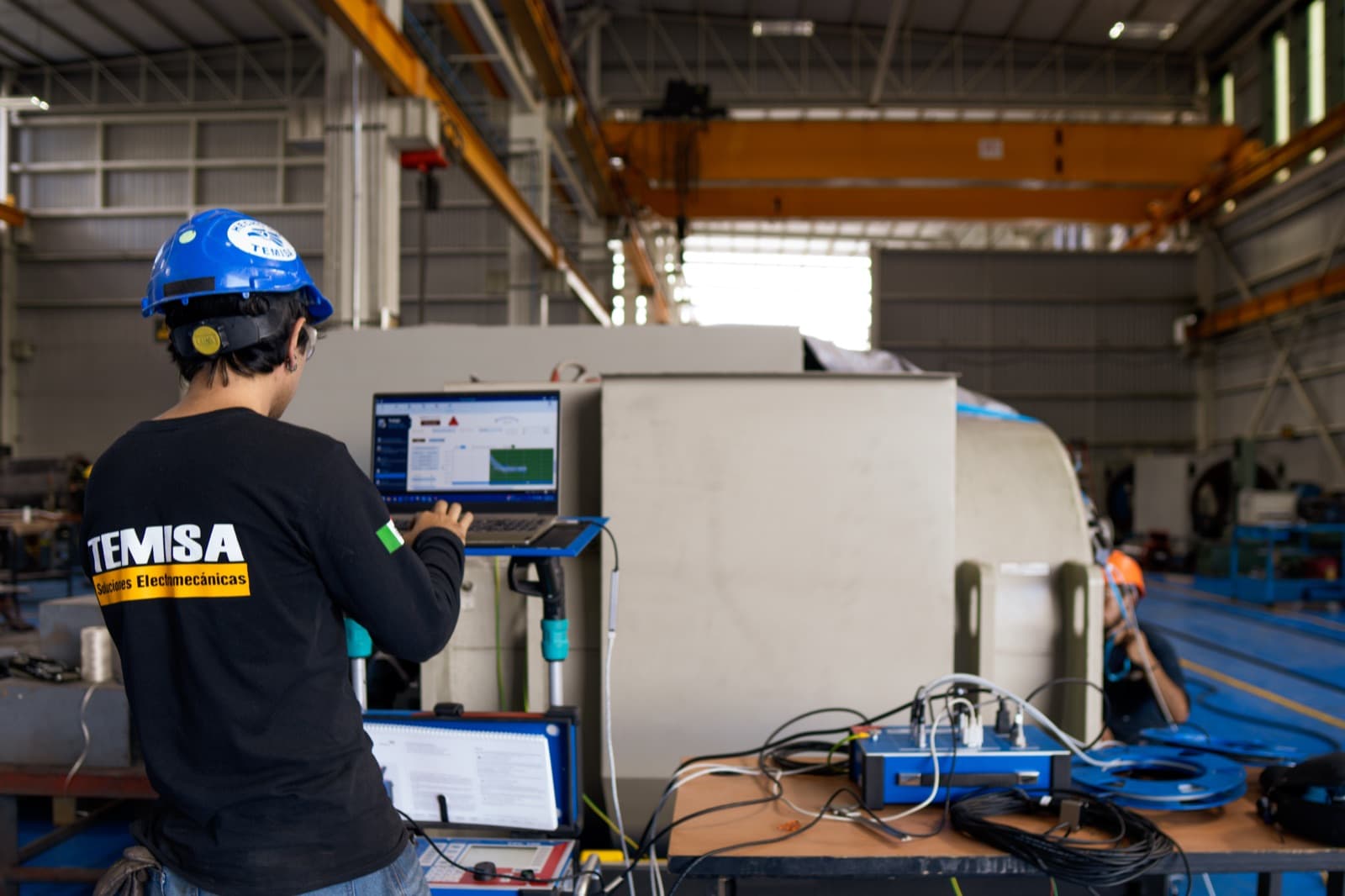

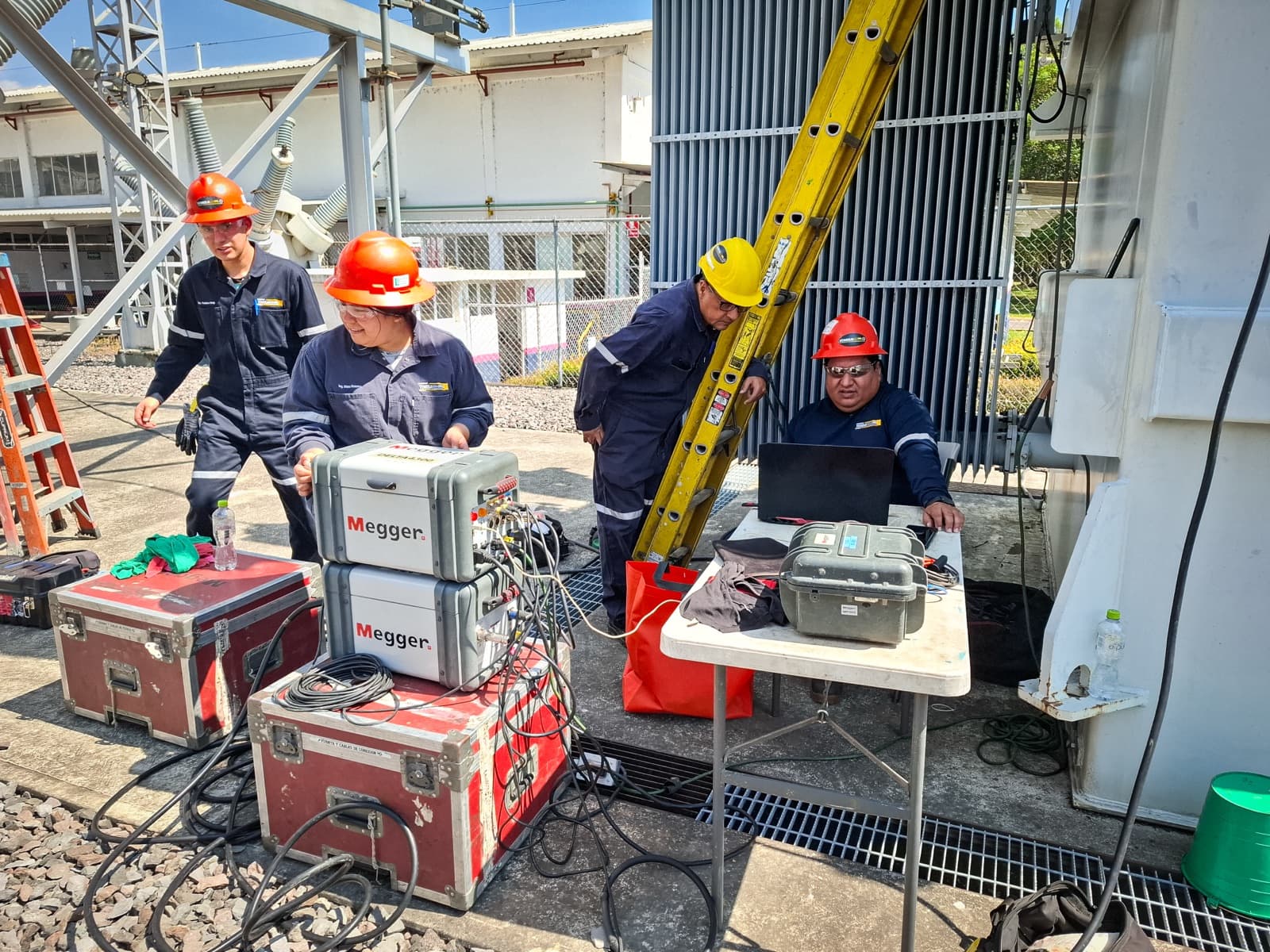

Pruebas técnicas reales ejecutadas por TEMISA Power Gen — equipos calibrados bajo IEEE/IEC.

1 / 10

High Voltage Test — curva escalonada

IEEE 95-2002CFE LAPEM W4200-12ISO 9001:2015

Definición técnica

Qué es la prueba Hipot

Hipot (High Voltage Test) es la prueba de aceptación final del aislamiento dieléctrico. Se aplica una tensión escalonada — típicamente 2 × Vnom + 1 kV en AC, o equivalente en DC — al aislamiento entre devanado y tierra. Si el aislamiento soporta la tensión sin breakdown, queda validado para operación. La modalidad AC es más estricta (incluye efectos capacitivos); la DC es más controlable y menos dañina para máquinas legacy.

Norma de referencia: IEEE 95-2002 (insulation testing of electric machinery)
Modalidad AC: tensión sinusoidal a 50/60 Hz, simula condiciones reales
Modalidad DC: tensión continua, mejor para máquinas legacy o reparadas
Curva escalonada: tensión sube en pasos para detectar breakdown progresivo
Medición de corriente de fuga durante la prueba
Análisis post-prueba: índice de polarización (PI), factor de potencia (DF)

Oportunidad operativa

Cuándo se recomienda la prueba Hipot

Hipot es la prueba de aceptación final del aislamiento. Se aplica:

Después de rebobinado de estator o rotor — validación pre-entrega
Antes de comisionamiento de generador nuevo o reinstalado
Después de mantenimiento mayor con apertura del estator
Después de reapilado de núcleo magnético
Antes de re-energización tras evento eléctrico severo
Periódicamente (cada 4–6 años) en programa de mantenimiento mayor

Valor para el cliente

Qué detecta la prueba Hipot

Aislamiento débil o degradado (corriente de fuga alta o breakdown)

Cavidades grandes que sobreviven a tensión nominal pero fallan a tensión de prueba

Contaminación superficial (humedad, polvo conductor, aceite)

Defectos de mano de obra post-rebobinado (cuñas mal asentadas, conexiones flojas)

Degradación general del aislamiento por envejecimiento térmico

Validación binaria: aislamiento APTO / NO APTO para operación

Entregables

Qué entregamos al término de la prueba

Cada prueba se entrega con paquete documental firmado bajo IEEE 95-2002 e ISO 9001:2015. Trazabilidad completa por número de orden y firma del ingeniero responsable.

1Protocolo firmado bajo IEEE 95-2002 con curva de tensión y corriente
2Diagrama escalonado: tensión vs tiempo, corriente de fuga vs tensión
3Resultados de pruebas complementarias: PI (índice de polarización), DF (factor de potencia)
4Diagnóstico binario: aislamiento APTO o NO APTO para liberación
5Cuando aplica: identificación de zona del defecto (fase, conexión, tierra)
6Trazabilidad ISO 9001:2015 con número de orden, ingeniero responsable y equipo usado

Caso típico

Validación pre-comisionamiento post-rebobinado de generador síncrono

IEEE 95-2002

Norma aplicada

PI 4.2

Índice polarización

Aprobado

Estado liberación

Rebobinado de estator de generador síncrono industrial. Prueba Hipot DC escalonada como validación final antes de embarque. Curva ejecutada de 0 a 2.5 × Vnom en pasos de 5 minutos por escalón. Aislamiento aceptado: corriente de fuga estable, sin breakdown, PI = 4.2 (excelente). Liberación documental y embarque al cliente con protocolo firmado.

FAQ

Preguntas frecuentes — Prueba Hipot AC y DC en Generadores Eléctricos

Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisa.mx.

¿Cuándo conviene Hipot AC vs Hipot DC?

Hipot AC es más estricta porque simula condiciones reales de operación (incluye efectos capacitivos del aislamiento). Es preferida para generadores nuevos o post-rebobinado completo. Hipot DC es menos dañina y más controlable — preferida para máquinas legacy donde un AC podría dañar aislamiento envejecido sin justificar el riesgo.

¿Qué tensión se aplica en la prueba Hipot?

Bajo IEEE 95-2002, la tensión típica de aceptación es 2 × Vnom + 1 kV (AC). Para Hipot DC se aplica 1.6 a 2× la tensión AC equivalente. Para máquinas legacy o post-rehabilitación, se aplica curva reducida según condición del aislamiento al diagnóstico inicial.

¿La prueba Hipot puede dañar aislamiento sano?

No, si se aplica correctamente bajo IEEE 95-2002. La curva escalonada permite detener si la corriente de fuga sube anormalmente. La prueba es destructiva solo si el aislamiento ya tiene defectos críticos — esos defectos se manifiestan como breakdown durante la prueba, antes de la operación comercial.

¿Qué pasa si el generador no pasa la prueba Hipot?

Documentamos el punto exacto donde ocurrió el breakdown (tensión, fase, tiempo) y proponemos plan de acción: rebobinado parcial, reapilado, o intervención mayor según el modo de falla detectado. Nunca enviamos un generador que no pasó Hipot — eso es liberación responsable.

¿Cuánto tarda una prueba Hipot completa?

Entre 4 y 8 horas en sitio para el setup, ejecución de la curva escalonada, pruebas complementarias (PI, DF) y desconexión. La entrega del protocolo se hace en 5–7 días hábiles tras la prueba.

¿Pueden hacer Hipot en sitio o solo en taller?

Ambos. Para generadores nuevos o post-comisionamiento la prueba se hace en sitio con equipo portátil calibrado. Para post-rebobinado la prueba se hace en taller propio antes del embarque. En ambos casos el protocolo IEEE 95-2002 se respeta sin variación.
