CASO DE CAMPO · ROTOR DE GENERADOR
Extracción de anillos de retención: diagnóstico del rotor
Un hallazgo concreto motivó la intervención: soltura en los soportes de los cabezales del rotor. Retirar el anillo permitió acceder a la zona cubierta para diagnosticar.
Video de campo · 1 min 16 s · Español con subtítulos.
¿Por qué se extraen los anillos de retención?
La extracción puede ser necesaria cuando el diagnóstico requiere acceder a los componentes que cubre el anillo. En este caso, la soltura y el ruido detectados durante la inspección motivaron retirarlo para revisar los soportes y determinar cuáles requerían reemplazo. El alcance depende de los hallazgos, el diseño del generador y los criterios del fabricante.
01
El hallazgo
Durante la inspección se detectó soltura y ruido al interior con el anillo instalado. La explicación de campo vincula este hallazgo con los soportes de los cabezales del rotor.
02
La decisión
Se realizó la extracción del segundo anillo de retención para ganar acceso. El video conserva la explicación del hallazgo y muestra la maniobra de separación.
03
Qué se revisa

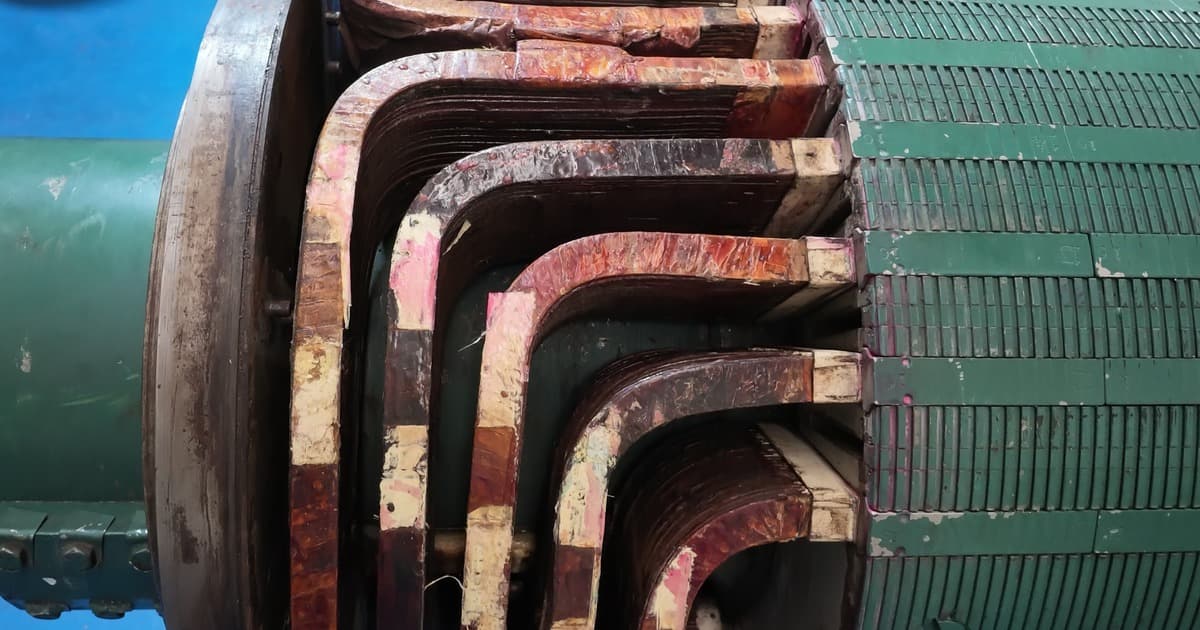

El acceso permite revisar los cabezales de bobina, bloques separadores y aislamiento. Se buscan pérdida de ajuste, huellas de roce y deterioro para orientar las decisiones de reparación o reemplazo.
El video documenta extracción y acceso para diagnóstico. La reparación, el montaje, las pruebas finales y la liberación operativa requieren su propia evidencia.
De tu hallazgo a un alcance definido
Comparte estos datos para iniciar la evaluación del servicio:
- Fabricante, modelo y placa del generador.
- Fotografías, hallazgos y motivo de la revisión.
- Historial de mantenimiento disponible.
- Ubicación y ventana prevista de intervención.
Servicio a rotores de generadores en México.
Solicitar evaluación
Preguntas sobre el servicio
¿Toda inspección requiere retirar los anillos?
No. Hay métodos de inspección que pueden aplicarse con los anillos instalados. La elección depende de qué se busca evaluar, el diseño del equipo y las indicaciones del fabricante. En este caso se requería acceso a los soportes cubiertos.
¿Qué diferencia hay entre extracción y reparación?
La extracción abre el acceso para inspeccionar. La reparación o el reemplazo se definen a partir de los hallazgos y criterios aplicables; son etapas posteriores que deben documentarse.
¿Se puede cotizar solo con el video?
El video ayuda a explicar el servicio. Para revisar un proyecto hacen falta datos del equipo, condición, ubicación y alcance previsto. Fotografías e historial facilitan la evaluación inicial.
¿Cuánto tarda y cada cuándo debe hacerse?
No hay un plazo ni un intervalo universal. Se determinan según el generador, su condición, el alcance y la planificación del mantenimiento.
Transcripción del video
- 00:00
Extracción de anillos de retención: ¿por qué se realiza en un rotor de generador?
- 00:05
Todo lo que son los soportes de los cabezales del rotor estaban flojos, durante la inspección se detectó una soltura y hacían ruido al interior con la campana insertada por lo cual se tuvo que hacer la extracción de las campanas para poder diagnosticar y reemplazar todas las que estuvieran flojas.
- 00:26
En este rotor, la soltura de los bloques motivó la extracción del segundo anillo de retención.
- 00:35
Retirarlo permite inspeccionar los cabezales de bobina, los bloques separadores y el aislamiento que permanecen cubiertos.
- 00:42
Buscamos pérdida de ajuste, huellas de roce y deterioro del aislamiento, para definir qué reparar o reemplazar.
- 00:50
La intervención se decide según el estado del equipo y los criterios del fabricante. La inspección se complementa con las pruebas aplicables.
- 00:58
TEMISA PowerGen. Extracción de anillos de retención, inspección y mantenimiento de rotores de generadores.
- 01:06
Solicita una evaluación. Compártenos el modelo del generador, fotografías y el motivo de la revisión. Definamos el alcance de tu servicio.
