Diagnóstico Predictivo Integral de Generadores Eléctricos
Paquete completo de diagnóstico predictivo para generadores síncronos y turbogeneradores: prueba RSO en rotores, ELCID en estatores, HiPot AC/DC, descargas parciales bajo IEEE 1434, análisis de vibración bajo ISO 10816 y termografía infrarroja. Detectamos fallas en formación antes del paro forzado. Referencias según la prueba: IEEE Std 95-2002 (práctica recomendada, estado inactiva-reservada) para hipot DC, IEEE 115 para pruebas de máquina síncrona e IEC 60034-27-1 para descargas parciales off-line; RSO, ELCID e hipot AC con protocolo y criterio de aceptación acordados por escrito. Trazabilidad ISO 9001:2015 con datos brutos para auditoría técnica. Servicio en México y Centroamérica.
Respuesta rápida
¿Qué incluye un diagnóstico predictivo de generador?
Un diagnóstico predictivo reúne pruebas que detectan fallas en formación antes del paro: RSO en el rotor, ELCID en el núcleo, Hipot, descargas parciales, vibración y termografía. TEMISA Power Gen lo aplica a generadores síncronos y turbogeneradores de 1 a 365 MVA, con referencia a IEEE 56, IEEE 115 e IEC 60270 y datos brutos entregados.
Diagnóstico de generadores eléctricos
Qué pruebas pedir según la pregunta que necesitas responder
Un diagnóstico útil empieza por la decisión que hay que tomar: seguir operando, programar un paro, reparar o comprar. Pedir todas las pruebas encarece el servicio; pedir sólo una puede dejar sin explicar el síntoma. El alcance se arma con las pruebas que responden esa pregunta y con la condición en que se pueden medir.
- Alarma o síntoma en operación que debe confirmarse antes de detener la unidad.
- Paro programado en el que conviene medir la condición para decidir el alcance del mantenimiento.
- Resultado de aislamiento o de descargas parciales que no coincide con el historial.
Alcance que se define
- Revisión de placa, historial y síntoma para seleccionar las pruebas que responden la decisión.
- Pruebas en operación (descargas parciales, termografía, vibración, voltaje en eje) cuando el equipo no puede detenerse.
- Pruebas fuera de operación del estator, el rotor y el núcleo (aislamiento, RSO, ELCID, hipot) según la ventana disponible.
- Lectura conjunta de resultados para recomendar operar, vigilar, intervenir en sitio o enviar a taller.
Entregables
- Reporte con resultados por prueba, la condición de medición y el criterio de referencia aplicado.
- Recomendación priorizada y hallazgos que requieren seguimiento.
- Datos de las mediciones disponibles para revisión del cliente.
Casos documentados relacionados
- Diagnóstico en operación · voltaje en eje · 365 MVASe confirmó con osciloscopio que la tensión en el eje era real y la revisión se acotó al sistema de aterrizamiento, sin detener la unidad.Ver caso documentado →
- Evaluación eléctrica L2 · ABB 37 MVADevanados, excitación, PMG y diodos evaluados a bordo; resultado eléctrico satisfactorio y corrosión exterior registrada como pendiente.Ver caso documentado →
Para cotizar, envía
- Placa o identificación del generador.
- Pregunta o decisión que necesitas resolver.
- Si el equipo opera o está detenido, y la ventana disponible.
- Últimos resultados de pruebas, si los tienes.
Si falta algún dato, indícalo como pendiente. El alcance y la programación se confirman después de revisar la información.
Antes del próximo paro
Del síntoma a una consulta técnica bien definida
Empieza con la información que tengas. Revisamos la necesidad e identificamos los datos pendientes antes de confirmar la intervención.
Dar contexto a la medición
Relacionar el síntoma, los registros disponibles y las condiciones en que se observó.
Distinguir resultado e hipótesis
Una lectura aislada no confirma por sí sola la causa raíz ni demuestra que una corrección esté concluida.
Definir la comprobación
Acordar qué se revisará, cómo se documentarán los resultados y qué seguimiento requiere el equipo.

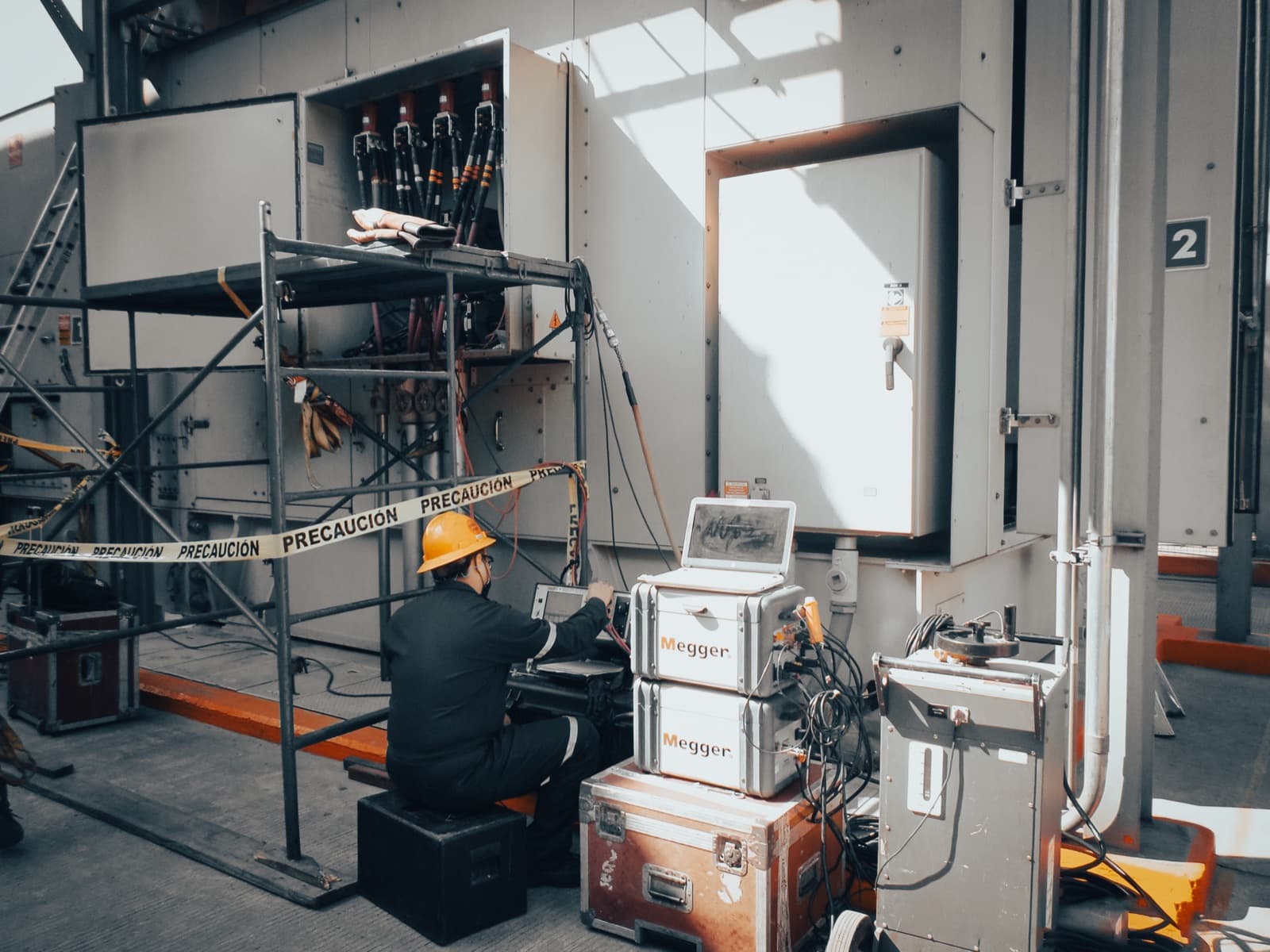

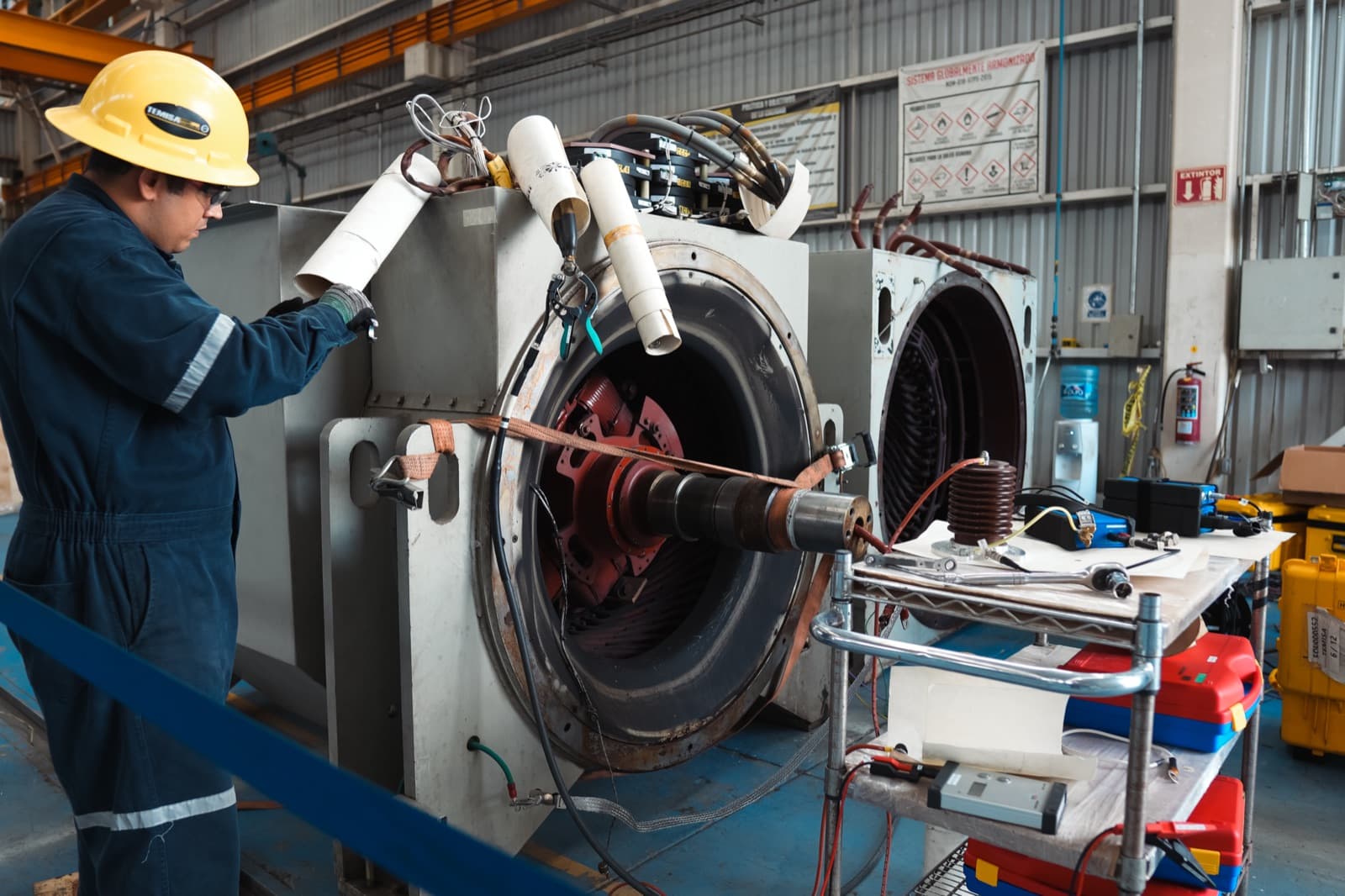

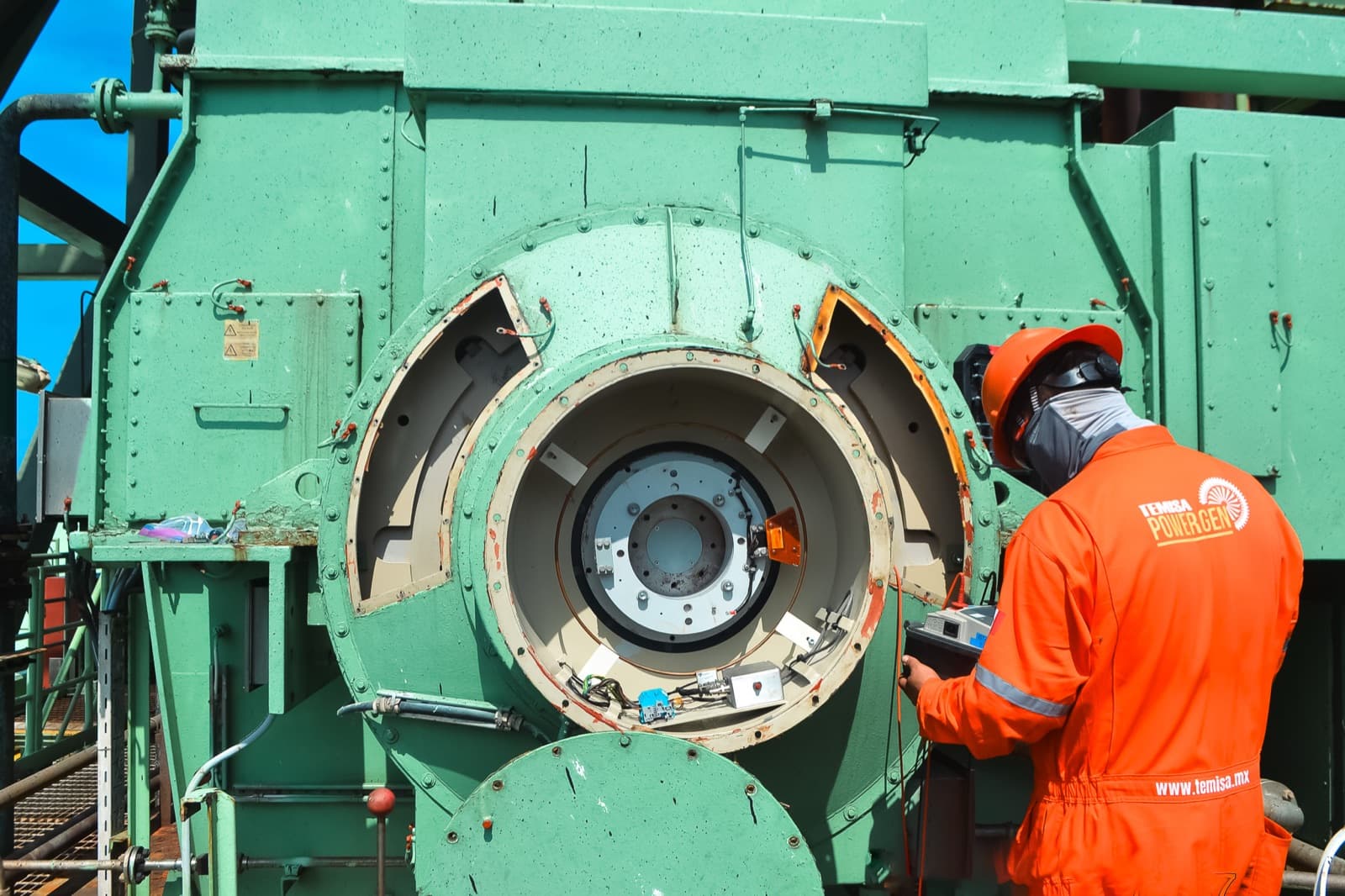

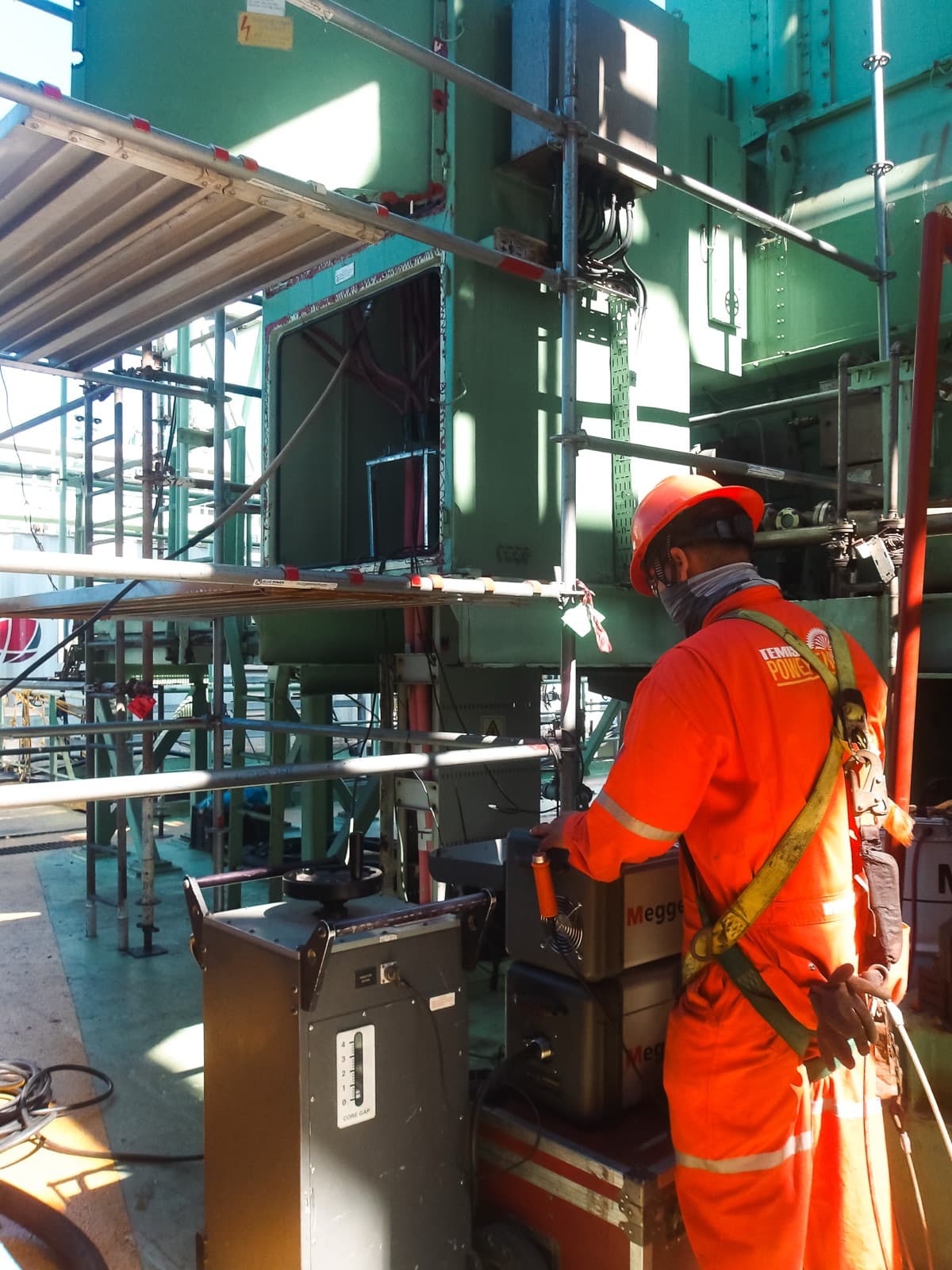

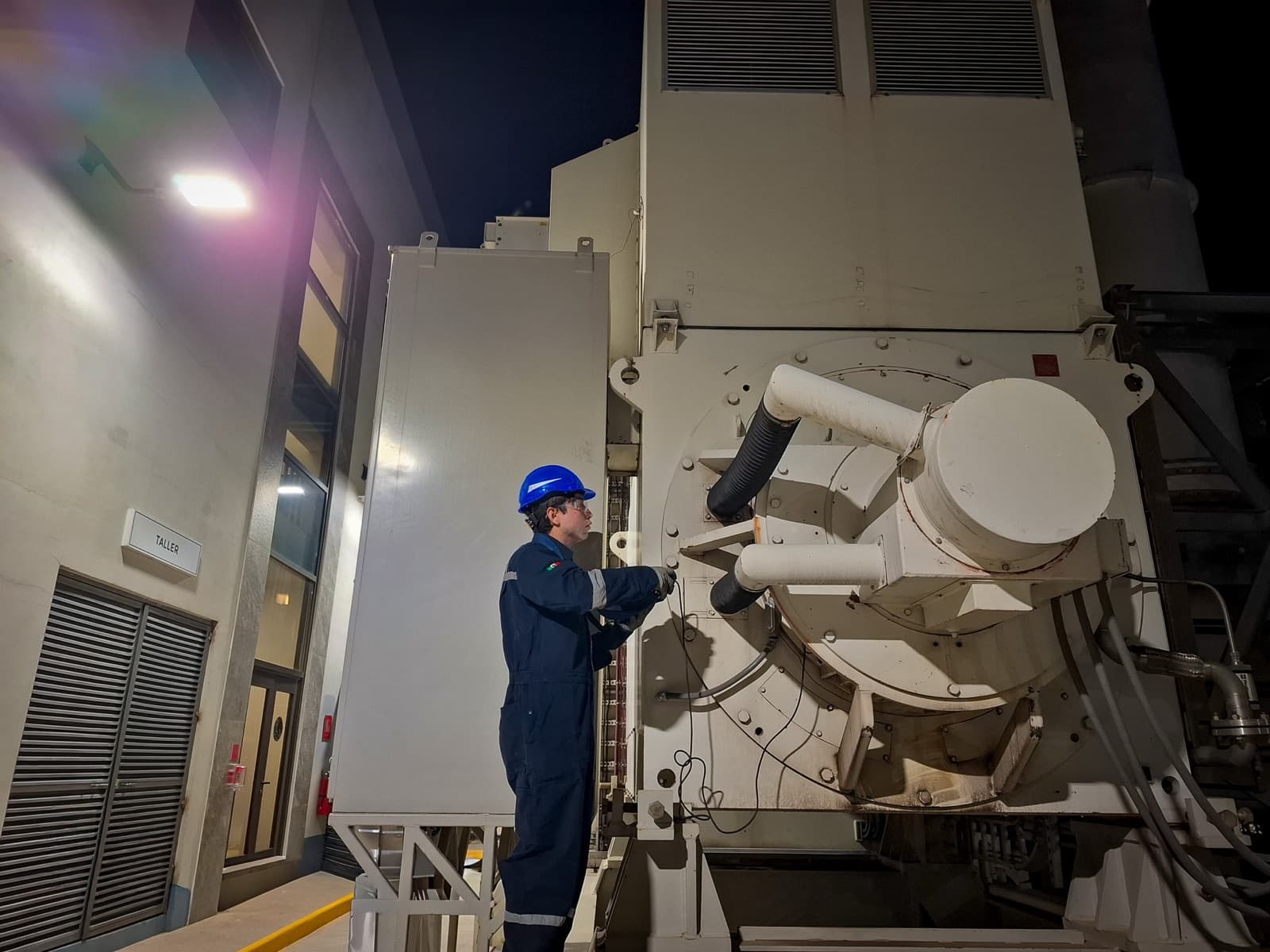

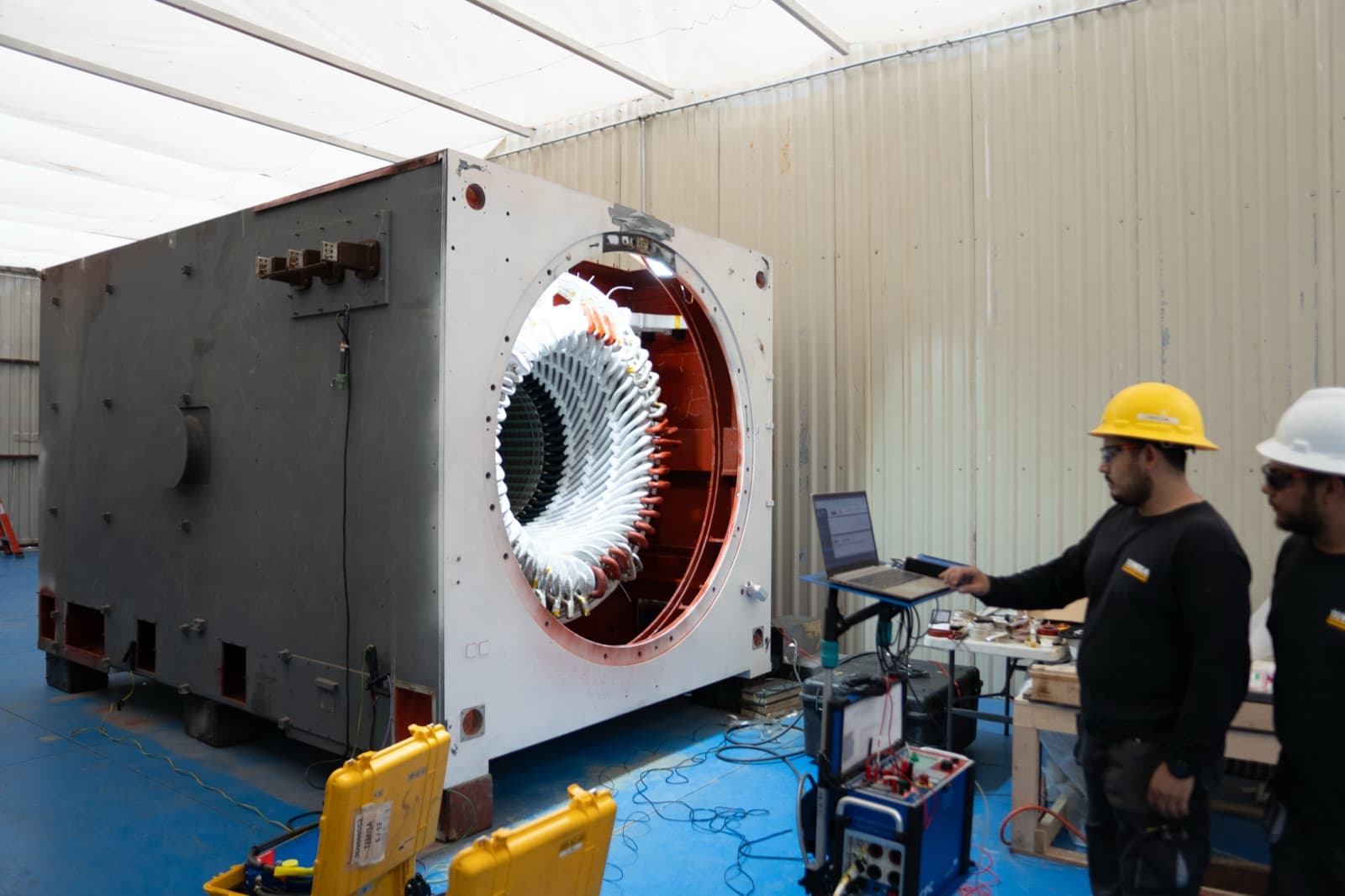

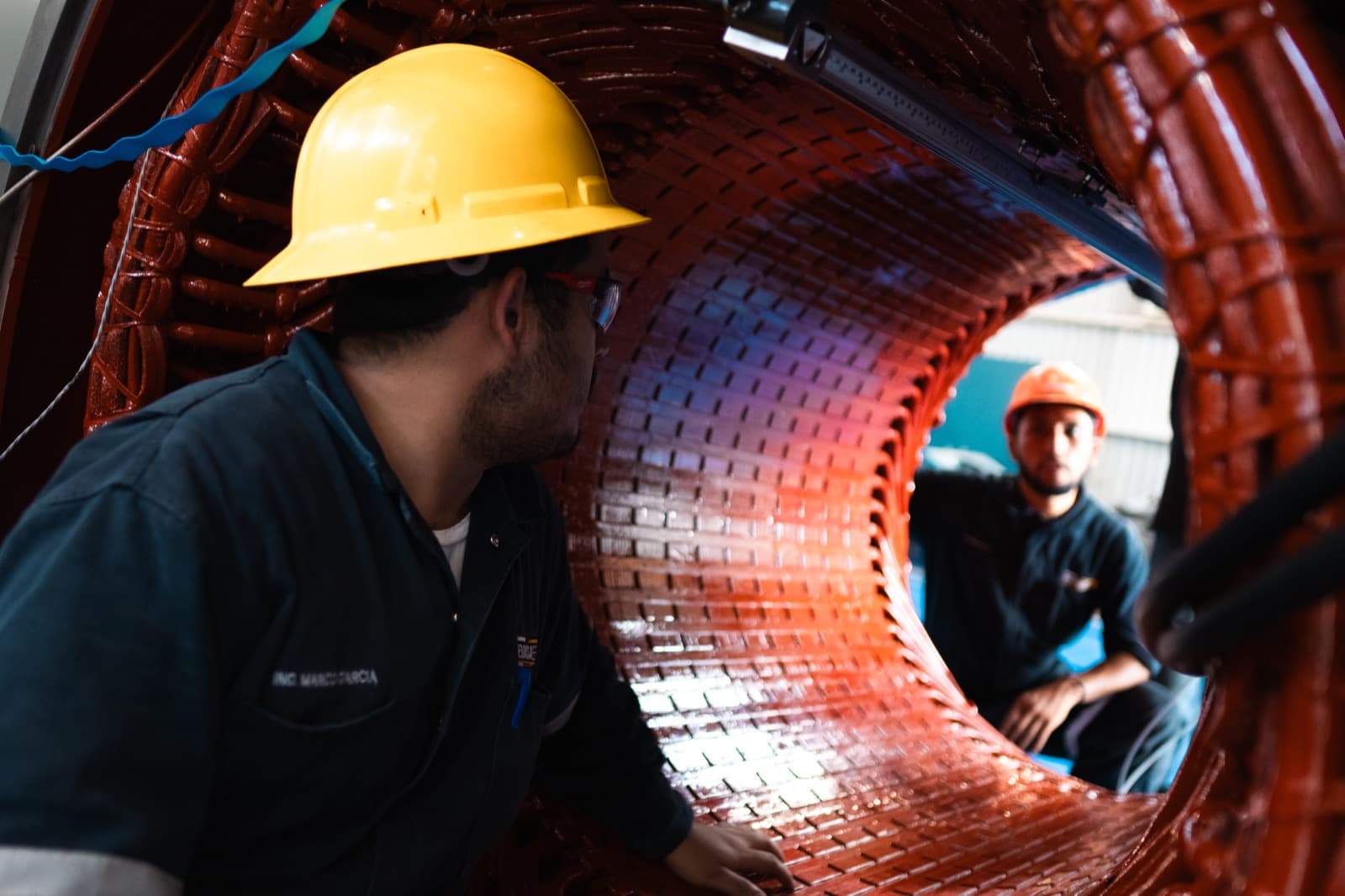

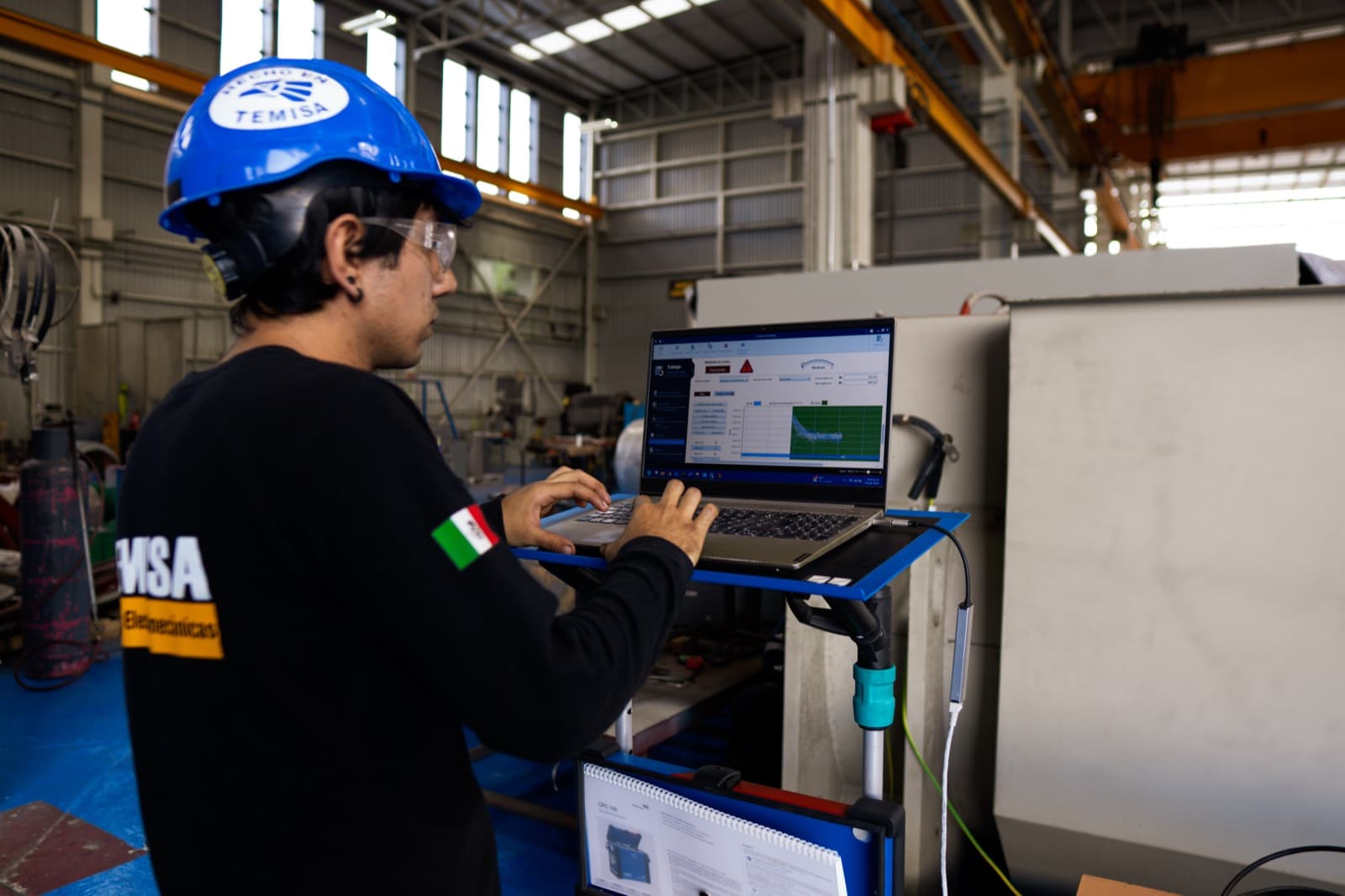

Galería · Diagnóstico Predictivo Integral de Generadores Eléctricos

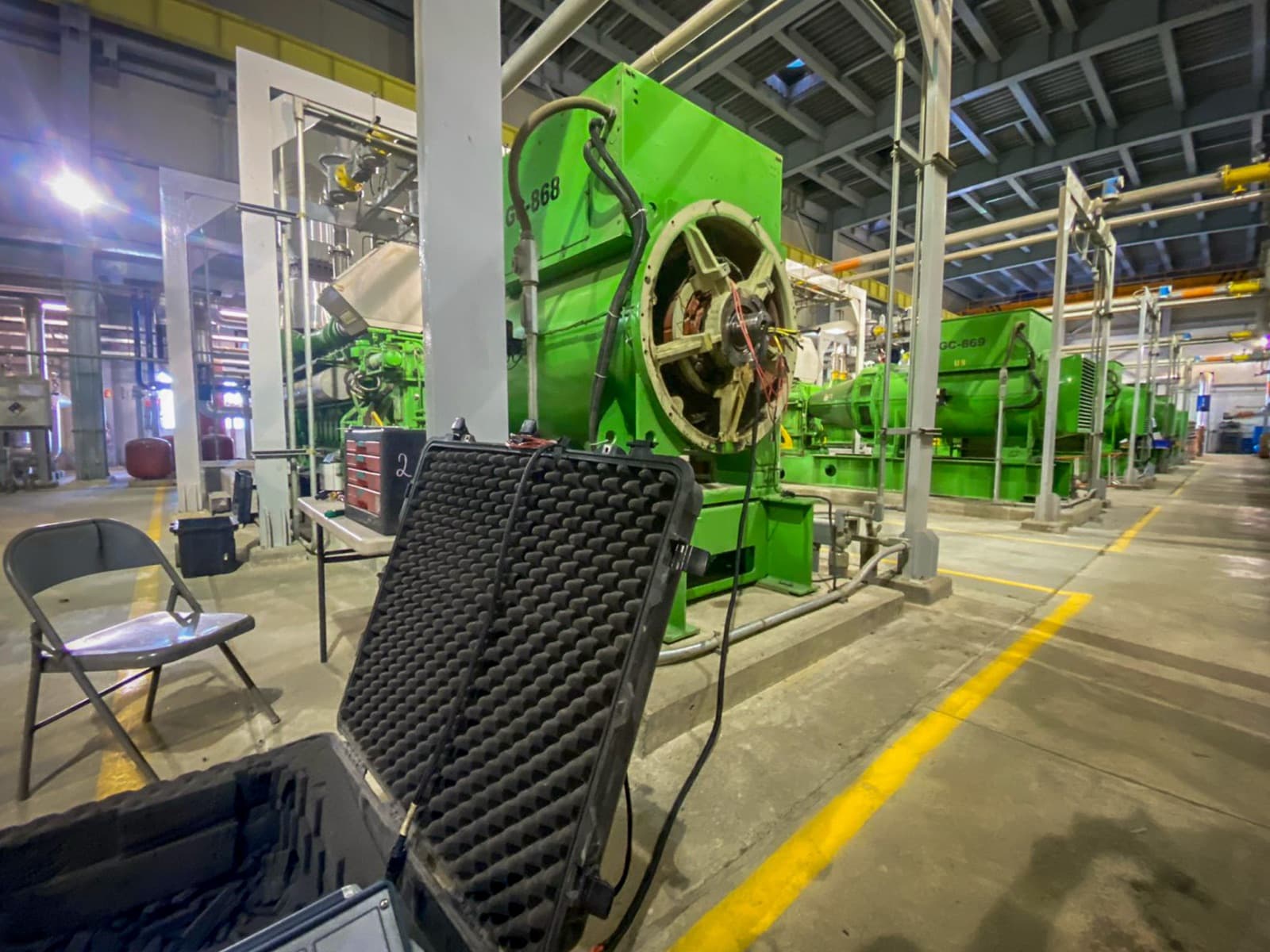

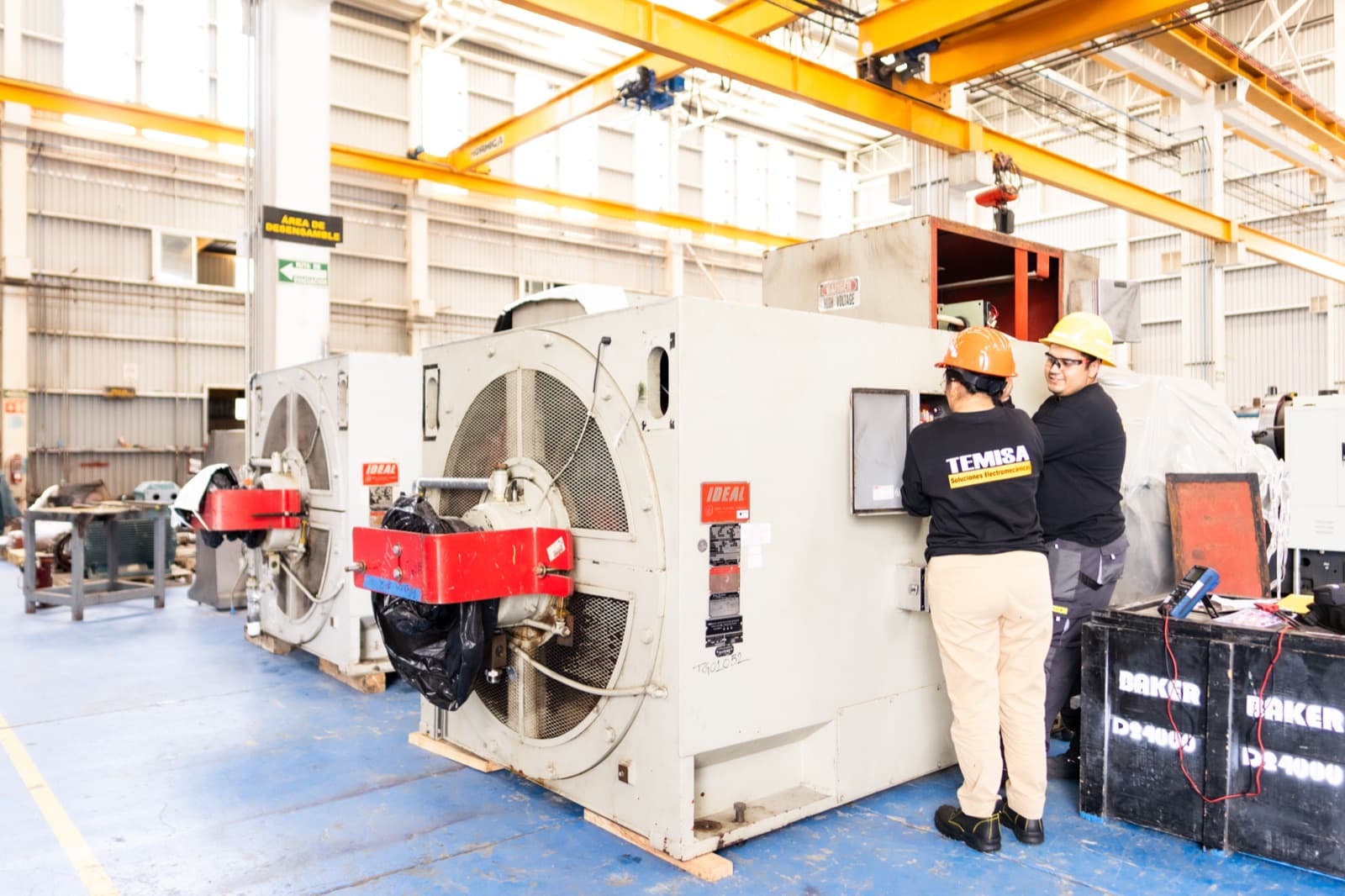

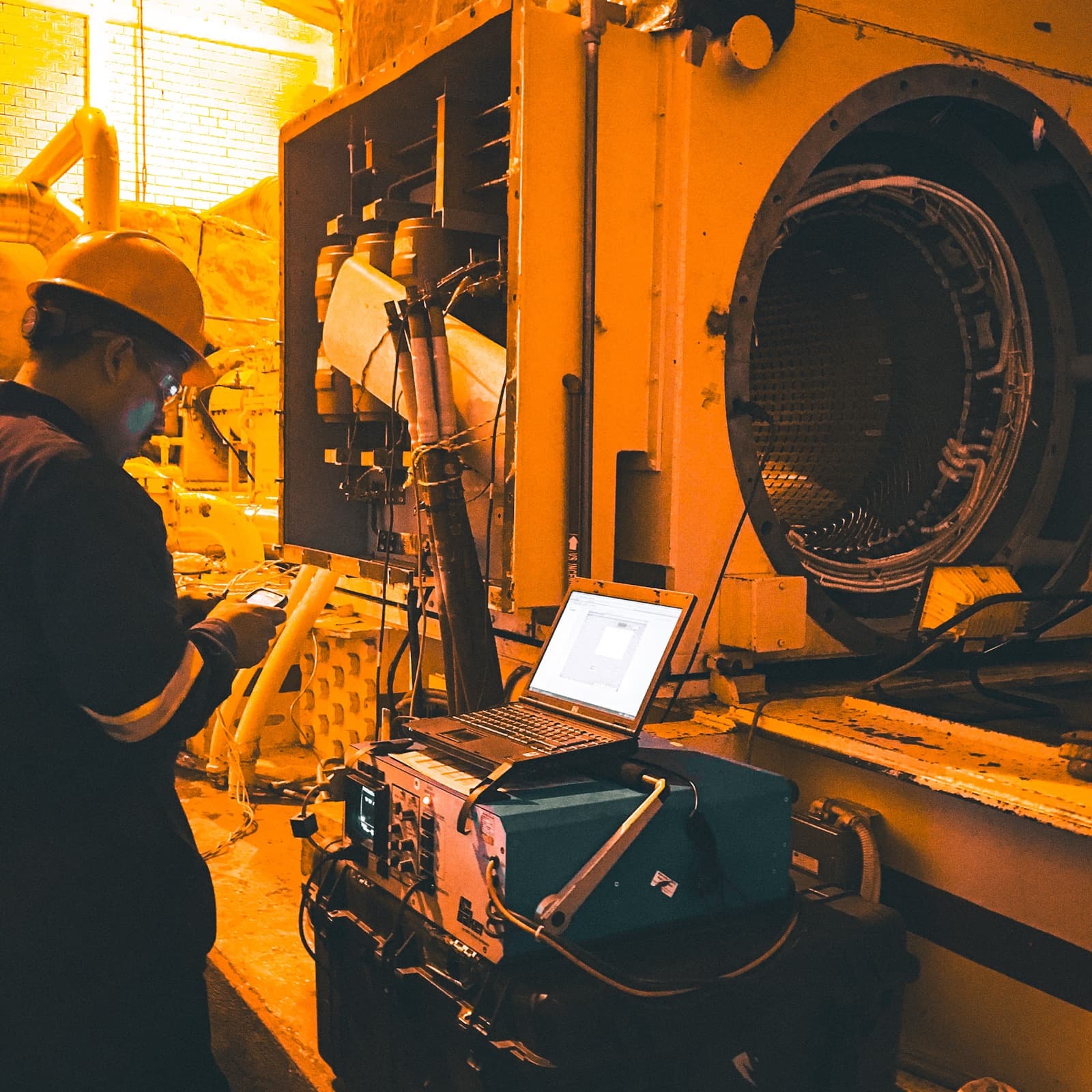

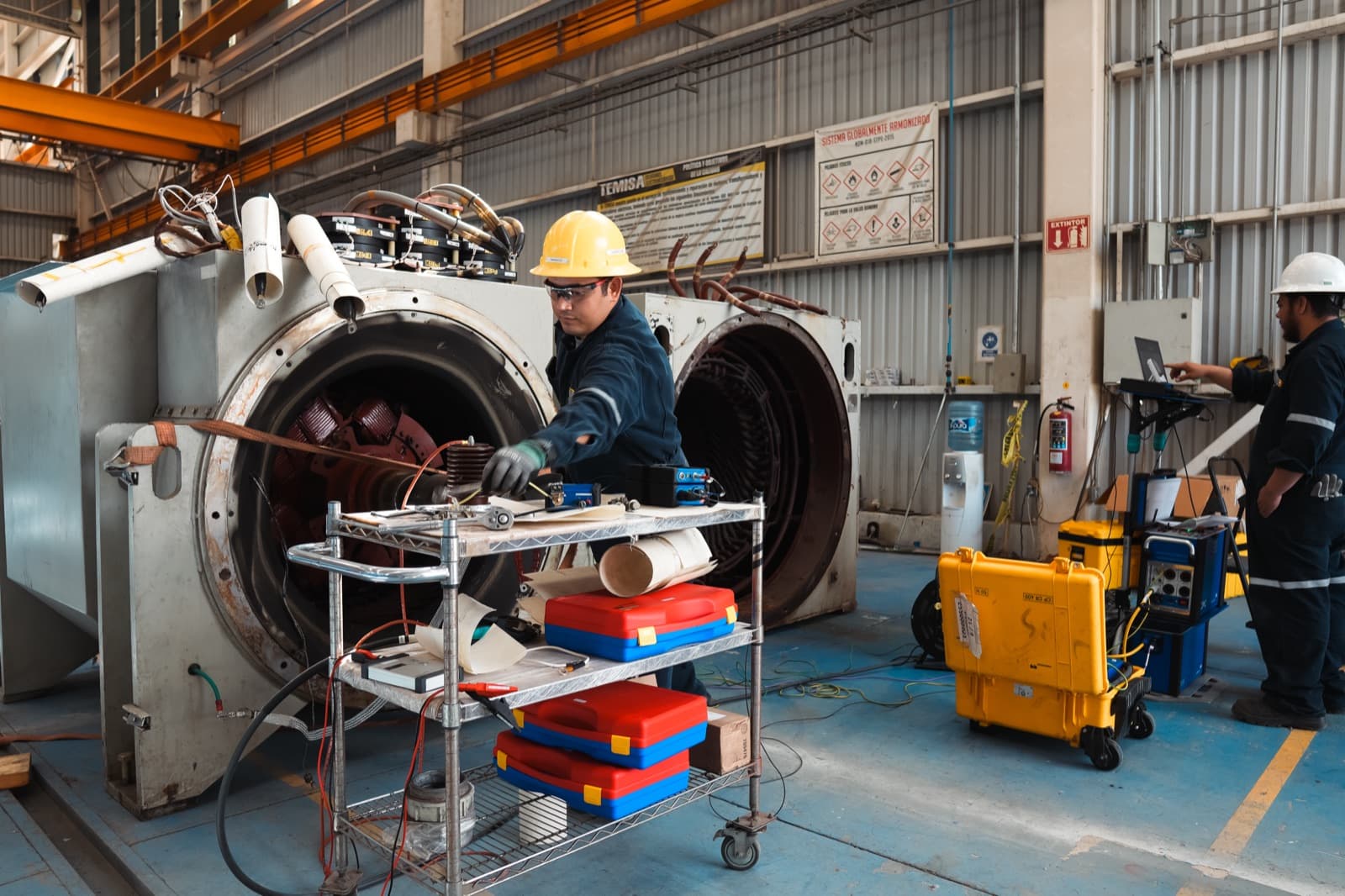

Trabajos reales en taller TEMISA Power Gen y en sitio del cliente — México y Centroamérica.
Capacidades
Pruebas que componen el diagnóstico integral
Llegamos al sitio, ejecutamos las pruebas que el activo requiere y entregamos un dictamen técnico con condición actual, severidad de hallazgos y recomendación de intervención. El cliente decide qué profundidad atacar con datos en mano.
- RSO (Repetitive Surge Oscillograph) — cortos entre espiras o a tierra del devanado de campo, comparando la respuesta a pulsos inyectados por ambos extremos
- ELCID — corrientes de falla entre laminaciones del núcleo, con flujo reducido (~4 % del nominal)
- HiPot DC (IEEE 95) y AC (según protocolo) — rigidez dieléctrica del aislamiento
- Descargas parciales (DP) — degradación de aislamiento en línea bajo IEEE 1434
- Resistencia de aislamiento + índice de polarización bajo IEEE 43
- Surge comparison test (Baker) — cortos entre espiras del estator
- Análisis de vibración mecánica bajo ISO 10816 e ISO 7919
- Termografía infrarroja de cabezales, conexiones y componentes mecánicos
Diferenciadores
Por qué TEMISA Power Gen para diagnóstico predictivo
Pruebas eléctricas, mecánicas y termográficas coordinadas por un solo proveedor, según el alcance acordado
Reporte con datos brutos y dictamen técnico firmado
Dictamen técnico con priorización por severidad y recomendación accionable
Datos brutos disponibles para auditoría externa o segunda opinión
Cobertura nacional con atención prioritaria y servicio en sitio del cliente
Equipos relacionados
Tipos de equipo donde aplica
Sectores
Sectores donde aplica este servicio
Explicación técnica
Qué es diagnóstico predictivo integral de generadores eléctricos y cuándo aplicarlo
El diagnóstico predictivo integral de un generador eléctrico industrial es la integración estructurada de pruebas eléctricas, mecánicas y termográficas que cuantifican el estado real del activo antes de la falla. La filosofía del diagnóstico predictivo se opone a la del mantenimiento por calendario: en lugar de intervenir cada X horas o años independientemente del estado real, se mide la condición con instrumentación calibrada y se intervienen únicamente los subsistemas que muestran degradación cuantificable. Las técnicas de diagnóstico no destructivas modernas permiten detectar defectos en formación con semanas o meses de anticipación a la falla: la degradación del aislamiento del estator se manifiesta en patrones de descargas parciales mucho antes del breakdown dieléctrico; el daño incipiente de cojinetes aparece como aumento de la banda de envolvente del espectro de vibración antes de fallar mecánicamente; los cortos entre espiras del rotor se detectan por RSO antes de que disparen la protección diferencial; y las pérdidas localizadas en el núcleo magnético se cuantifican con ELCID mucho antes de generar hot spots operativos. Técnicamente un diagnóstico integral combina ocho técnicas complementarias que cubren los tres frentes principales de degradación de un generador: aislamiento (hipot DC bajo IEEE 95 o hipot AC, resistencia de aislamiento e índice de polarización bajo IEEE 43, descargas parciales offline u online bajo IEEE 1434 e IEC 60270, factor de potencia/tip-up bajo IEEE 286, surge comparison entre fases); núcleo magnético (ELCID a flujo reducido para corrientes de falla entre laminaciones, con IEEE 56 como guía general; loop test para validación gruesa); rotor (RSO, que compara la respuesta a pulsos inyectados por ambos extremos del devanado de campo, para cortos entre espiras o a tierra; caída de tensión por polo en rotores salientes, comparando cada polo contra el promedio); y sistema mecánico (análisis de vibración bajo ISO 10816 e ISO 7919, termografía infrarroja bajo NETA MTS y ASNT, análisis de aceite cuando aplica). El valor de ejecutar las ocho técnicas con un solo proveedor radica en la correlación: cuando descargas parciales muestra actividad en una fase, ELCID confirma daño localizado en la zona y termografía detecta hot spot superficial, el diagnóstico es definitivo. Cuando las técnicas se ejecutan por proveedores diferentes con metodologías incompatibles, la correlación se pierde y el cliente toma decisiones con información incompleta.
Modalidades
Modalidades de diagnóstico predictivo que ejecutamos
Diagnóstico integral completo — paquete 8 pruebas
Ejecución secuencial de las ocho técnicas — RSO, ELCID, Hipot AC/DC, descargas parciales, IP, surge comparison, vibración, termografía — durante una sola visita en sitio. Reporte integrado con correlación cruzada entre técnicas y dictamen consolidado de condición del activo.
Cuándo usar: Activos críticos antes de mantenimiento mayor, due diligence técnico para compraventa o renovación de seguro industrial, validación tras evento operativo significativo.
Diagnóstico predictivo offline (con activo paralizado)
Pruebas que requieren el activo desenergizado — RSO, ELCID, Hipot, IP, surge comparison, factor de potencia. Ejecución en ventana de paro programado. Resultado: estado completo del aislamiento y del núcleo cuantificado.
Cuándo usar: Mantenimiento mayor con ventana de paro disponible, validación tras intervención previa, diagnóstico de causa raíz tras evento de protección.
Diagnóstico predictivo online (en operación)
Pruebas que se ejecutan con el activo en operación normal — descargas parciales online bajo IEEE 1434, vibración bajo ISO 10816, termografía infrarroja. Sin afectación a la producción.
Cuándo usar: Rutinas predictivas en activos críticos en despacho continuo, datacenters Tier IV, plantas con SLAs estrictos, monitoreo de tendencia entre paros programados.
Diagnóstico predictivo programado periódico
Rutinas periódicas —típicamente anuales o semestrales en activos críticos— de subset de pruebas seleccionadas según condición y régimen operativo. Datos comparables contra inspecciones previas para trending de degradación.
Cuándo usar: Programas de mantenimiento predictivo de largo plazo, cumplimiento de requisitos NFPA 110 en datacenters y hospitales, validación de garantías post-rebobinado.
Diagnóstico de causa raíz post-evento
Activación de paquete dirigido tras evento operativo —disparo de protección, alarma de vibración, hallazgo termográfico—. Ejecución de las pruebas específicas que pueden confirmar o descartar las hipótesis de causa. Cierre con dictamen de causa raíz y plan de acción.
Cuándo usar: Tras disparos repetidos de protección sin causa clara, tras evento de cortocircuito, tras hallazgo en rutina predictiva que requiere validación.
Diagnóstico para due diligence técnico
Diagnóstico independiente para soportar decisiones comerciales — compraventa de activo, renovación de seguro, evaluación de garantía OEM, refinanciamiento. Reporte estructurado para audiencia comercial con dictamen claro y valuación de condición.
Cuándo usar: Operadores que adquieren activos usados, aseguradoras que requieren validación independiente, refinanciamiento de proyectos energéticos con activos como colateral.
Comparativa técnica
Mantenimiento reactivo vs preventivo vs predictivo — comparativa decisional
Las tres filosofías de mantenimiento coexisten en operadores industriales. La diferencia económica entre ellas es significativa para activos críticos. Esta tabla resume las dimensiones que el cliente debe ponderar.
| Criterio | Reactivo (run-to-failure) | Preventivo (calendario) | Predictivo (por condición) |
|---|---|---|---|
| Filosofía de intervención | Esperar a la falla | Calendario u horas fijas | Por condición medida |
| Costo aproximado de cada falla | Muy alto — incluye lucro cesante | Medio — intervenciones programadas | Bajo — intervenciones dirigidas |
| Paros no programados | Muchos — la falla es disparo | Algunos — degradación no detectada | Mínimos — anticipación cuantificada |
| Inversión inicial requerida | Baja — sin instrumentación predictiva | Media — programa estructurado | Alta — instrumentación calibrada + expertise |
| Visibilidad del estado real del activo | Nula | Parcial | Alta — basada en mediciones |
| Cumple NFPA 110 / Código de Red | No — incumple | Sí — con disciplina | Sí — supera requisitos |
| Requiere expertise técnico interno | Bajo | Medio | Alto — o contratado a proveedor especializado |
| Aplicable a turbogenerador crítico | Inaceptable | Mínimo viable | Estándar moderno |
| Recomendación TEMISA | No recomendamos en activos críticos | Base mínima obligatoria | Estándar moderno para activos críticos |
Proceso técnico
Cómo ejecutamos un diagnóstico predictivo integral — proceso técnico paso a paso
1. Análisis de datos previos y planificación
Recopilación de datos del activo —placa, OEM, historial de mantenimiento, bitácora de eventos, mediciones previas si existen—. Definición del alcance de pruebas según objetivo del cliente. Validación de ventana de paro requerida (para pruebas offline) y de condiciones operativas (para pruebas online).
2. Movilización con equipo calibrado
Brigada técnica con paquete completo de instrumentación — megger 5/10 kV, equipo Hipot AC/DC, detector de DP IEC 60270, equipo ELCID, equipo de surge comparison, analizador de vibración multi-canal con FFT, cámara termográfica FLIR. La calibración de cada equipo se documenta en el reporte.
3. Ejecución de pruebas online (sin paro)
Con el activo en operación: análisis de vibración bajo ISO 10816 e ISO 7919, termografía infrarroja de bornes, cabezales, sistema de excitación y tableros, descargas parciales online bajo IEEE 1434. Resultado: condición operativa del activo bajo carga normal.
4. Paro programado y ejecución de pruebas offline
Coordinación de paro con operación, LOTO, puesta a tierra. Ejecución secuencial: resistencia óhmica de devanados, megger e IP bajo IEEE 43, surge comparison entre fases, factor de potencia bajo IEEE 286, hipot DC escalonado bajo IEEE 95 o hipot AC con tensión y duración definidas en el protocolo, descargas parciales offline bajo IEC 60270. En rotor: RSO con protocolo documentado. En núcleo: ELCID, con IEEE 56 como guía general de referencia y criterio acordado en el protocolo.
5. Correlación entre técnicas
Análisis cruzado de los hallazgos de cada técnica — patrones de DP correlacionados con factor de potencia y con surge comparison, ELCID con termografía, vibración con análisis de RSO. La correlación robustece el diagnóstico y permite distinguir defectos reales de artefactos de medición.
6. Dictamen técnico y semáforo de condición
Consolidación de resultados en dictamen integrado con semáforo de condición por subsistema (aislamiento estator, núcleo, rotor, cojinetes, excitación, conexiones) y severidad por hallazgo (verde / amarillo / rojo). Recomendación priorizada de intervención.
7. Reporte técnico final y plan de acción
Entrega de reporte estructurado con datos brutos por prueba, gráficas comparativas, fotografías y termogramas, dictamen consolidado, plan de acción recomendado con prioridades y ventanas sugeridas. El reporte se firma con trazabilidad ISO 9001:2015 — admisible para auditorías y para decisiones comerciales.
Marco normativo
Normas técnicas aplicadas en diagnóstico predictivo integral
IEEE 43-2013
Resistencia de aislamiento e índice de polarización. Es la prueba eléctrica de primer nivel en cada diagnóstico — define umbrales (IP ≥ 2.0 para clase F/H) y curvas de evolución temporal.
IEEE 95-2002
Práctica recomendada (estado inactiva-reservada) para hipot DC en máquinas de CA de 2,300 V o más. En diagnóstico aplica como prueba de integridad dieléctrica con curva escalonada y registro de corriente de fuga.
IEEE 115-2019
Procedimientos de prueba para máquinas síncronas. En diagnóstico aplica para pruebas funcionales del sistema de excitación, curvas de capabilidad y validación de respuesta dinámica.
IEEE 286-2000 / IEEE 1434-2014
IEEE 286 cubre medición de factor de potencia (tan δ) del aislamiento. IEEE 1434 cubre medición de descargas parciales en devanados de estator. Ambas son referencias maestras para diagnóstico predictivo del aislamiento.
IEEE 522-2004
Guide for Testing Turn Insulation of Form-Wound Stator Coils for Alternating-Current Electric Machines. En diagnóstico aplica como referencia para la prueba de surge en bobinas preformadas de estator; no aplica a RSO ni al devanado de campo del rotor.
IEC 60034-27
Off-line partial discharge measurements on the stator winding insulation of rotating electrical machines. Define el procedimiento de DP offline y los criterios de evaluación de patrones.
IEC 60270
High-voltage test techniques — partial discharge measurements. Es el protocolo estandarizado de la medición de DP — equipamiento, configuración del circuito, criterios de evaluación.
ISO 10816 / ISO 7919 / ISO 20816
Evaluación de vibración mecánica — carcasa y eje. Definen zonas A/B/C/D por clase de máquina y son la base de la componente mecánica del diagnóstico predictivo.
NETA MTS-2019
Maintenance Testing Specifications. Referencia para inspección termográfica y para criterios de aceptación de pruebas eléctricas.
FAQ
Preguntas frecuentes sobre diagnóstico predictivo integral de generadores eléctricos
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Qué incluye el diagnóstico predictivo integral?
RSO en rotor, ELCID en estator, HiPot AC/DC, descargas parciales bajo IEEE 1434, resistencia de aislamiento e índice de polarización bajo IEEE 43, surge comparison (Baker), análisis de vibración bajo ISO 10816 y termografía infrarroja. El alcance se ajusta al activo y al objetivo del cliente.
¿Para qué activos aplica?
Generadores síncronos industriales (en sitio y en taller), turbogeneradores, generadores marinos offshore y generadores de aerogeneradores eólicos. El diagnóstico se diseña para cada plataforma según norma aplicable (IEEE/IEC).
¿Cuánto tarda un diagnóstico integral?
Depende de la capacidad del generador, la accesibilidad, la ventana disponible y las pruebas seleccionadas. La duración en sitio y la fecha de entrega del reporte se confirman en la propuesta.
¿Qué documentación entregan con el diagnóstico?
Reporte con resultados por prueba, condición de medición, criterio de referencia aplicado, datos de las mediciones y recomendación priorizada. Para CFE, TEMISA cuenta con la Constancia de Calificación de Proveedor CFE LAPEM 053/26, cuyo alcance es el servicio a generadores eléctricos de polos salientes de 1 a 100 MVA en planta; el alcance completo está en /certificacion-cfe-lapem. Si necesitas un formato específico para otro requisito, indícalo al solicitar la cotización.
¿Se hace con el generador en operación o detenido?
Depende de la prueba: descargas parciales y termografía se hacen en operación (online). RSO, ELCID, HiPot, IP, surge comparison se hacen con el generador detenido (offline). El diagnóstico integral combina ambas modalidades.
¿Pueden adaptar el alcance del diagnóstico a un presupuesto específico?
Sí. Cuando el cliente tiene restricción presupuestal o limitación de ventana operativa, priorizamos las pruebas más informativas para el activo específico. Para turbogeneradores grandes priorizamos RSO + DP + termografía + vibración. Para generadores síncronos industriales priorizamos IP + Hipot + DP + vibración. El plan se ajusta y se documenta antes de movilizar.
¿Pueden integrar los resultados del diagnóstico con el sistema CMMS del cliente?
Sí. Entregamos resultados en formato estructurado compatible con sistemas CMMS comunes (SAP PM, Maximo, eMaint, Fiix) — coordenadas del activo, fechas, semáforos de condición, datos brutos exportables. Para clientes con CMMS específico ajustamos formato de entrega como parte del alcance contractual.
¿Cuál es la frecuencia recomendada de diagnóstico predictivo integral?
Para turbogeneradores grandes en despacho continuo, recomendamos diagnóstico completo cada 3 años con pruebas online rutinarias intermedias (vibración, termografía, DP online). Para generadores síncronos industriales menos críticos, cada 4–5 años. Para datacenters Tier IV con NFPA 110, anualmente. La frecuencia se ajusta según condición observada en cada ciclo.
¿El diagnóstico es independiente del OEM del activo o requieren acceso a información propietaria?
Independiente. TEMISA Power Gen es un taller de servicio independiente multimarca; el nombre del fabricante identifica el equipo atendido. Las pruebas se ejecutan bajo normas IEEE/IEC/ISO estandarizadas que son aplicables a generadores de cualquier marca —Brush, Siemens, GE, Toshiba, ABB, Mitsubishi, Hitachi, Jeumont, WEG, Stamford, Leroy-Somer—. Para diagnóstico bajo garantía del OEM, coordinamos cuando el cliente lo requiere.
