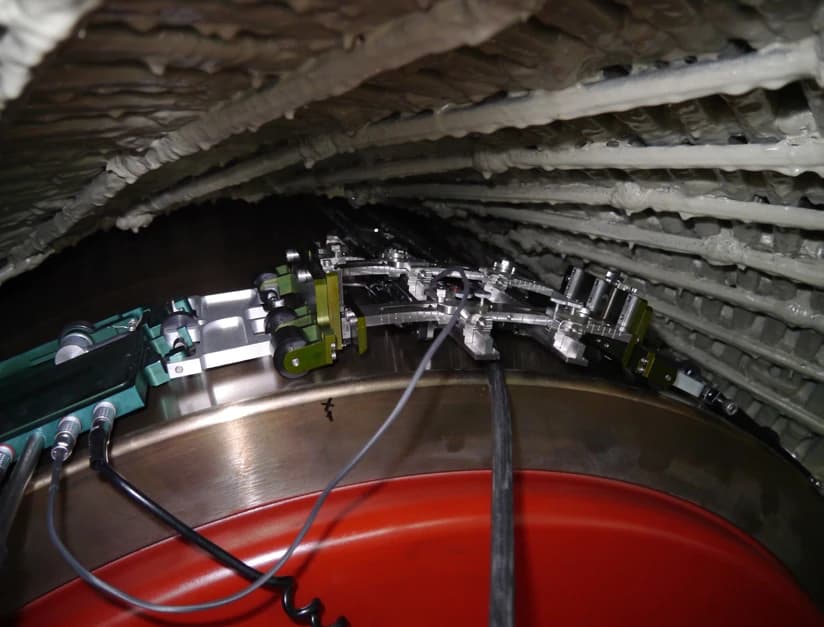

¿Cabe el robot en tu generador? Entrehierro y acceso
El entrehierro principal no basta para confirmar que un robot puede entrar al generador. La revisión debe incluir el paso entre el anillo de retención y el núcleo del estator, la geometría de los extremos y los obstáculos del recorrido.
Dos espacios que no conviene confundir
El entrehierro principal es el espacio entre el cuerpo del rotor y el estator. El claro de entrada puede ser menor porque el diámetro del anillo de retención es distinto. Una medida tomada en el cuerpo del rotor no confirma el acceso por el anillo.
Como referencia para el sistema propuesto se revisa un claro de entrada de 17 mm. Se calcula como la diferencia entre el diámetro interior del núcleo y el diámetro exterior del anillo, dividida entre dos. Es una condición inicial, no una confirmación automática de compatibilidad.
El plano y las fotografías deben contar la misma historia
Para la revisión preliminar conviene reunir el plano general, un corte longitudinal y fotografías actuales de ambos extremos. La placa identifica la máquina, pero no describe por sí sola el espacio disponible para montar y desplazar el sistema.
Los escalones del núcleo, álabes, deflectores, guardas y otros componentes condicionan el acceso. La preparación se define para la configuración concreta y para las pruebas solicitadas. Las instrucciones de otra máquina son un antecedente, no un procedimiento transferible sin revisión.
Los obstáculos pequeños también importan
Flux probes, sensores, cables o elementos que sobresalen hacia el entrehierro deben localizarse antes de movilizar al equipo. Es útil indicar ranura, posición axial, saliente aproximado y fotografías con referencia de escala.
La revisión técnica determina qué zonas pueden recorrerse y qué limitaciones deben quedar reflejadas en la propuesta y el informe. No conviene prometer cobertura completa sin conocer estas interferencias.
Información para solicitar la evaluación
Envía fabricante, modelo, potencia en MVA o MW, ubicación, tipo de refrigeración y ventana de paro. Agrega los diámetros del núcleo y anillo, longitud del núcleo, planos, fotografías y antecedentes de pruebas. Si una dimensión no está disponible, indícala como pendiente.
TEMISA Power Gen coordina la revisión con los especialistas para confirmar acceso, alcance, preparación y disponibilidad. En proyectos fuera de México también se revisan logística y aduanas. La evaluación documental precede a la confirmación del servicio.
