Mantenimiento mayor a un turbogenerador BRUSH de 41,250 kVA — del devanado contaminado al sistema aislante restaurado
Operador de generación de energía · México · 2025
Resumen ejecutivo
Qué hicimos en este proyecto
Un operador de generación de energía requirió mantenimiento mayor sobre su turbogenerador BRUSH BDAX de 41,250 kVA @ 13.8 kV (3,600 rpm). El sistema aislante presentaba contaminación acumulada por residuos de aceite y material de proceso que degradaba su condición dieléctrica.
TEMISA Power Gen ejecutó la intervención integral —limpieza criogénica, deshidratado y reimpregnación con barniz clase H, corrección de aislamiento superficial y renovación de componentes del sistema de excitación— y caracterizó la condición final con un protocolo completo de pruebas por fase: resistencia de aislamiento, factor de potencia, descargas parciales y Surge. Diagnóstico integral: Bueno.
Resultados medibles
Métricas cuantificables del proyecto
12.9 GΩ
Resistencia de aislamiento por fase (máxima)
12,126–12,920 MΩ · criterio > 100 MΩ
0.74%
Factor de potencia del aislamiento
Criterio < 2%
< 2 nC
Descargas parciales por fase
0.89–1.26 nC medidos a ~8 kV
Bueno
Diagnóstico integral de la máquina
Estator, rotor, excitación y PMG
El reto
La condición inicial: contaminación sobre el sistema aislante

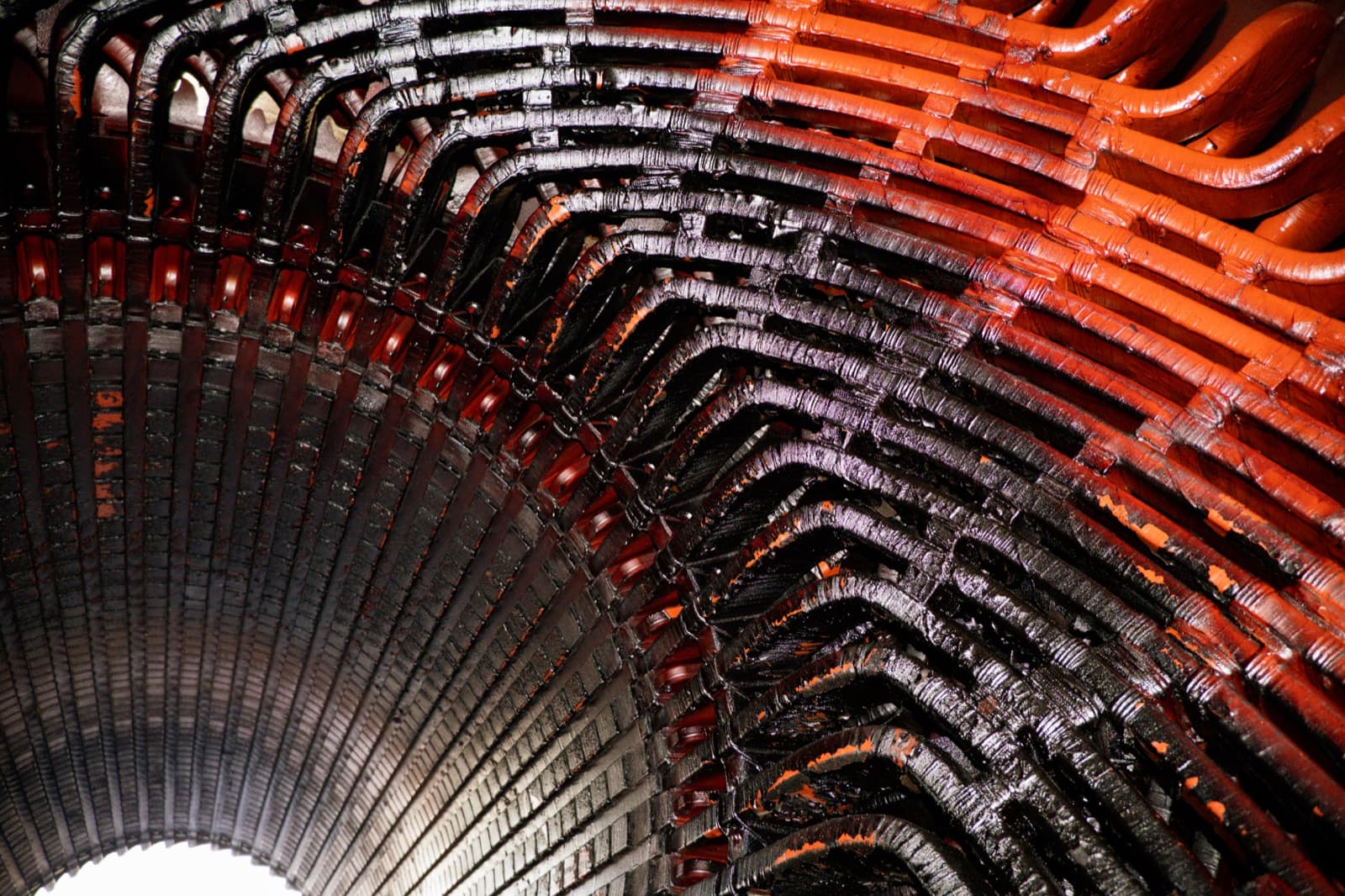

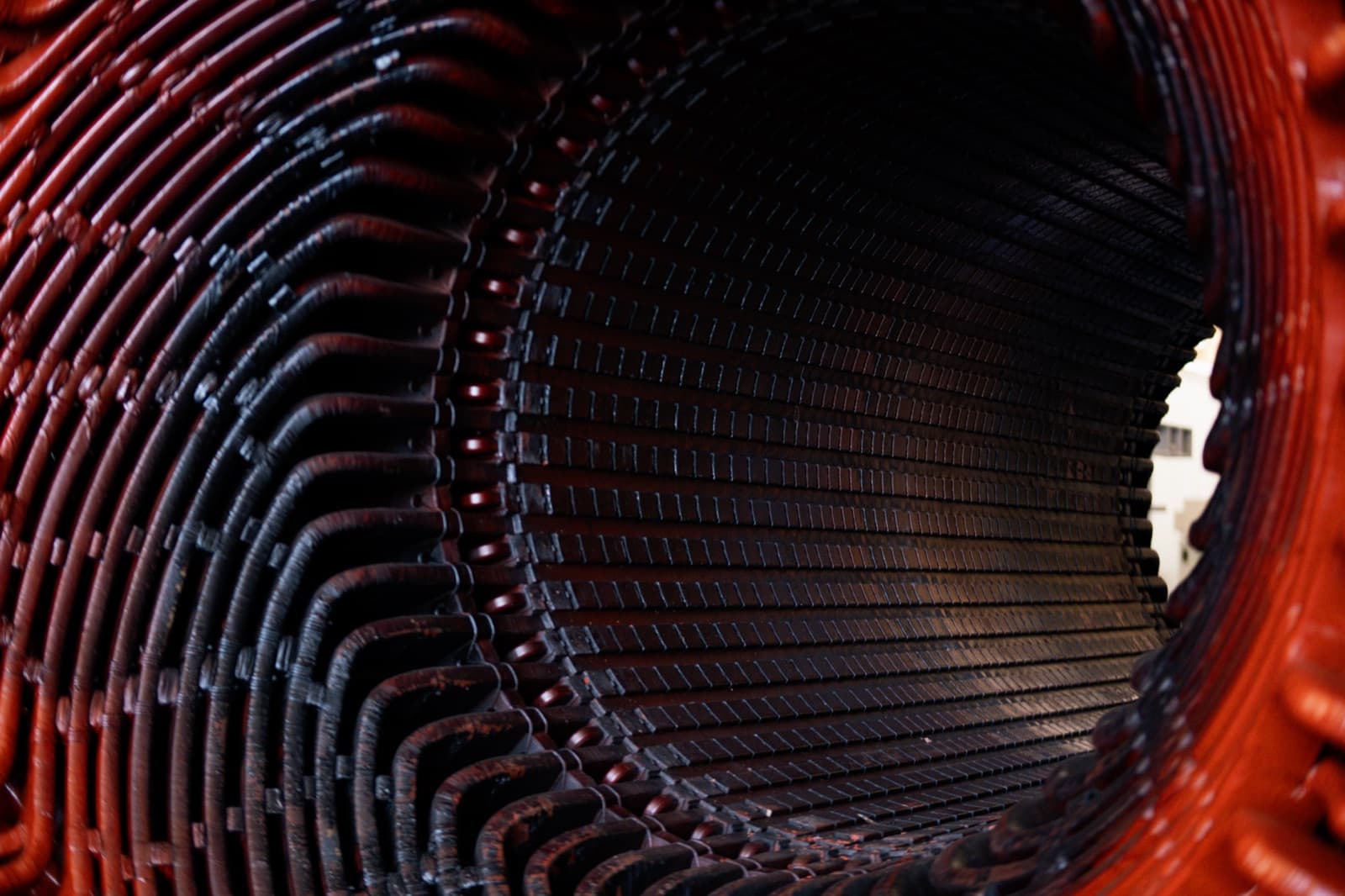

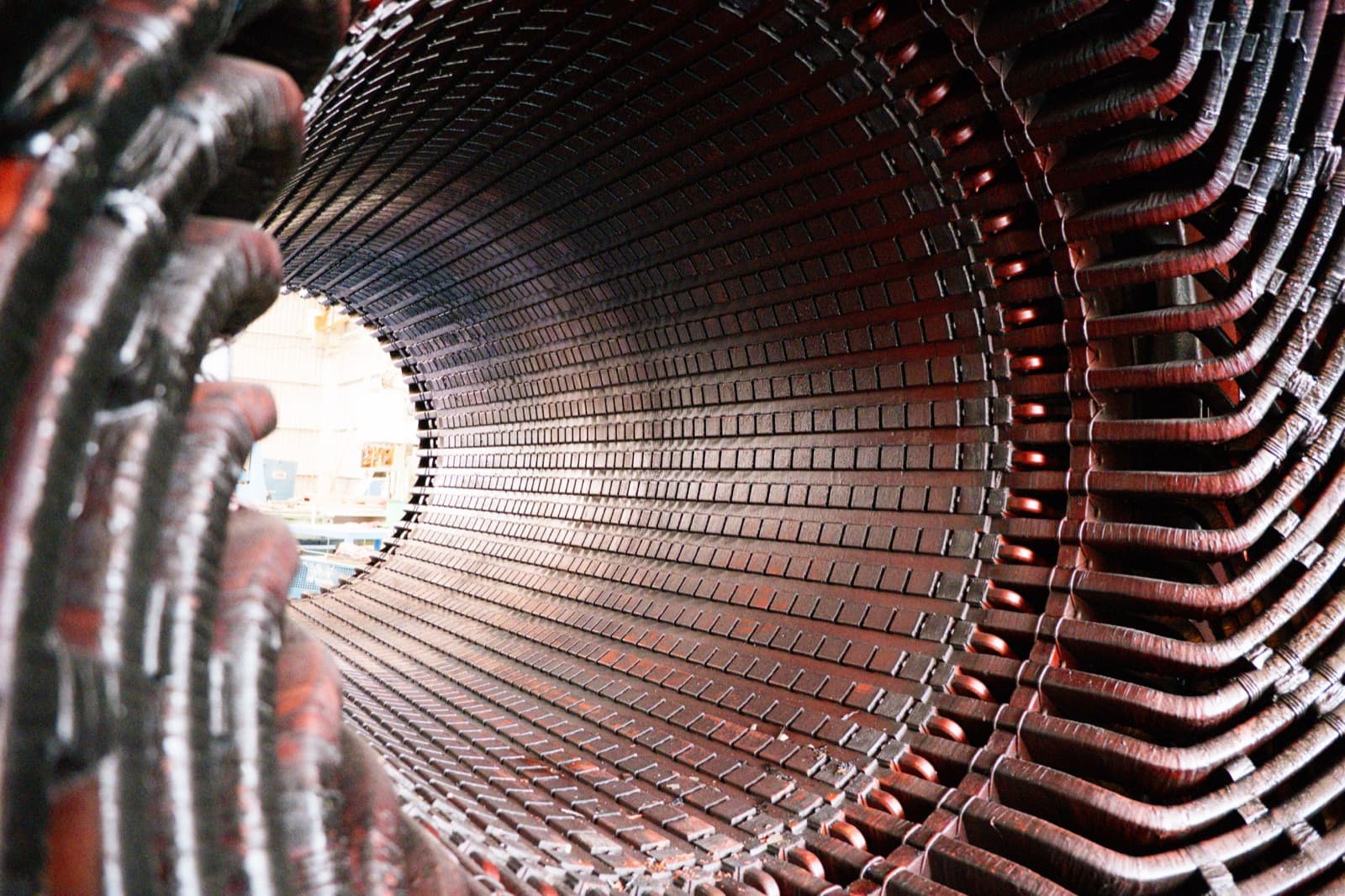

El devanado del estator llegó ennegrecido por residuos de aceite y material del proceso — una trayectoria directa hacia falla dieléctrica en una máquina de 13.8 kV en servicio continuo. El objetivo: restaurar el sistema aislante completo y validarlo con evidencia medible por fase.
- Devanados del estator con contaminación acumulada por aceite y proceso
- Degradación del aislamiento superficial en bobinas del estator
- Sistema de excitación con componentes al final de su vida útil
- Máquina crítica de 41,250 kVA en régimen continuo de generación
Equipos atendidos
Generadores e infraestructura intervenida
Equipo 1
Turbogenerador síncrono
- OEM
- BRUSH
- Modelo
- BDAX 71-193ERH
- Capacidad
- 41,250 kVA
- Voltaje
- 13,800 V
- Velocidad
- 3,600 rpm
La solución TEMISA
Restauración integral del sistema aislante con validación por fase
Intervención bajo trazabilidad ISO 9001:2015 que combinó limpieza profunda, restauración dieléctrica y renovación selectiva de componentes, cerrando con un protocolo de pruebas eléctricas estáticas sobre estator (por fase), rotor, sistema de excitación y PMG.
Actividades ejecutadas
- 1Limpieza criogénica con hielo seco (CO₂) y líquido dieléctrico por aspersión controlada en estator, rotor y excitación

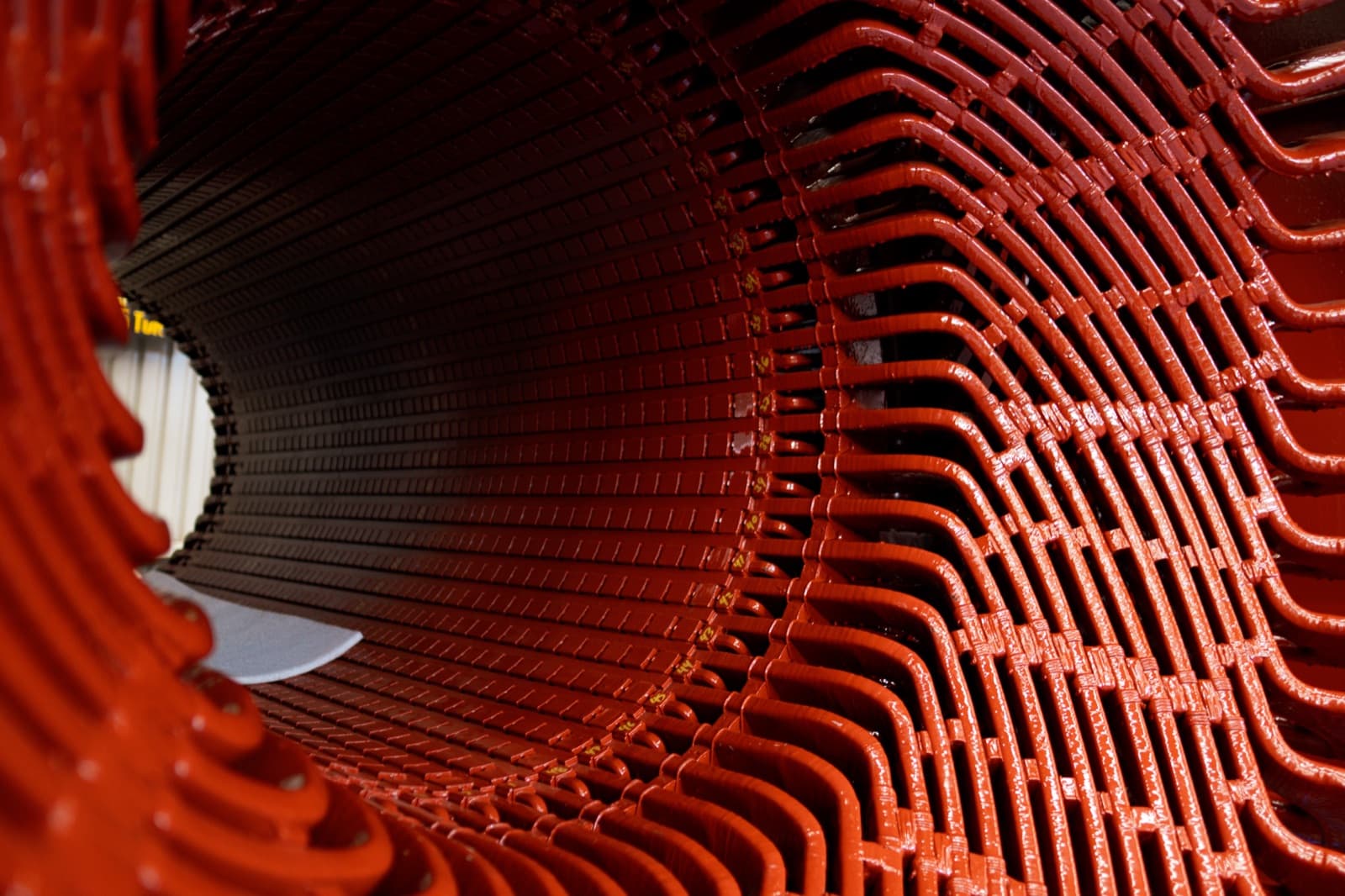

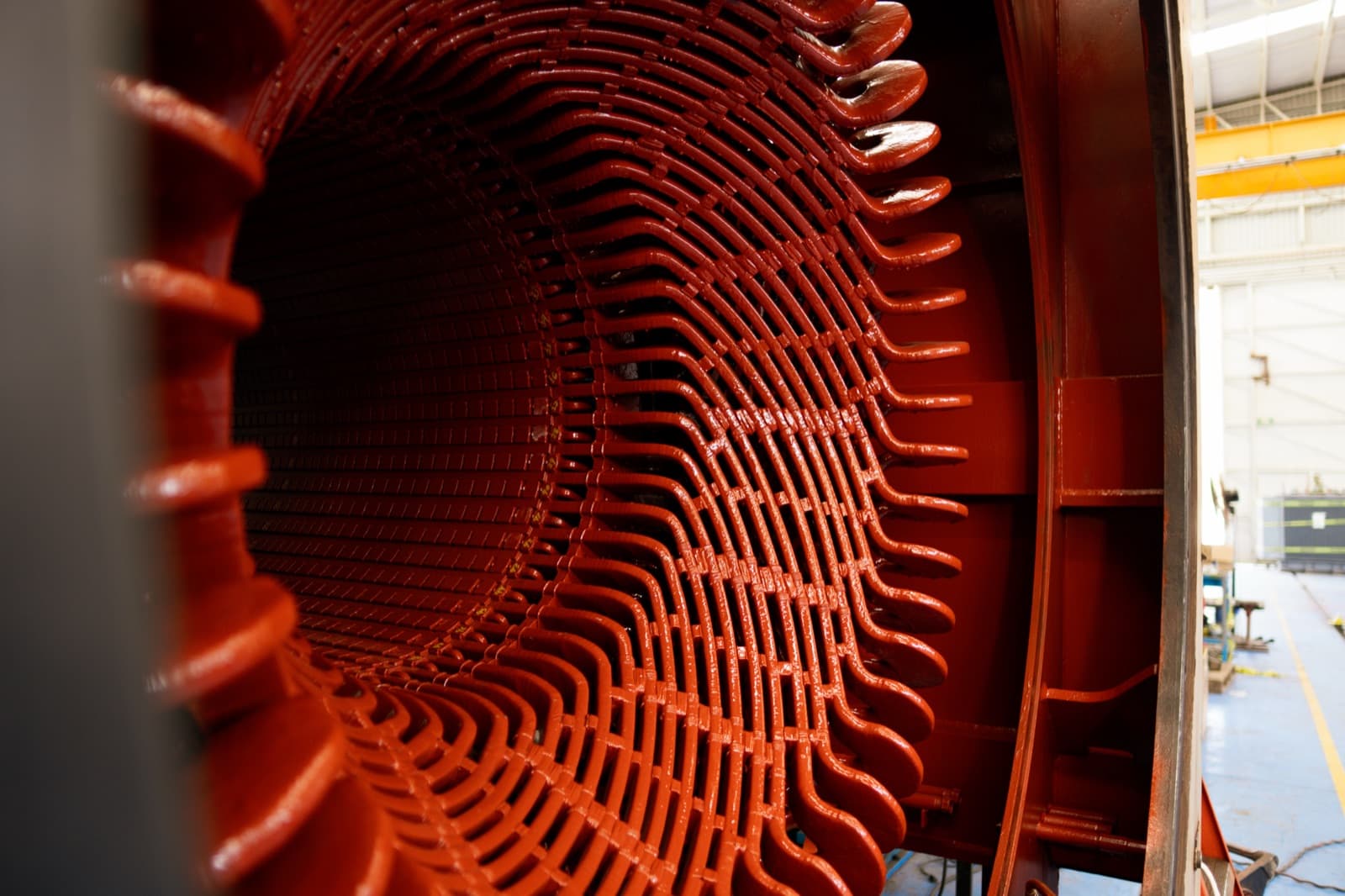

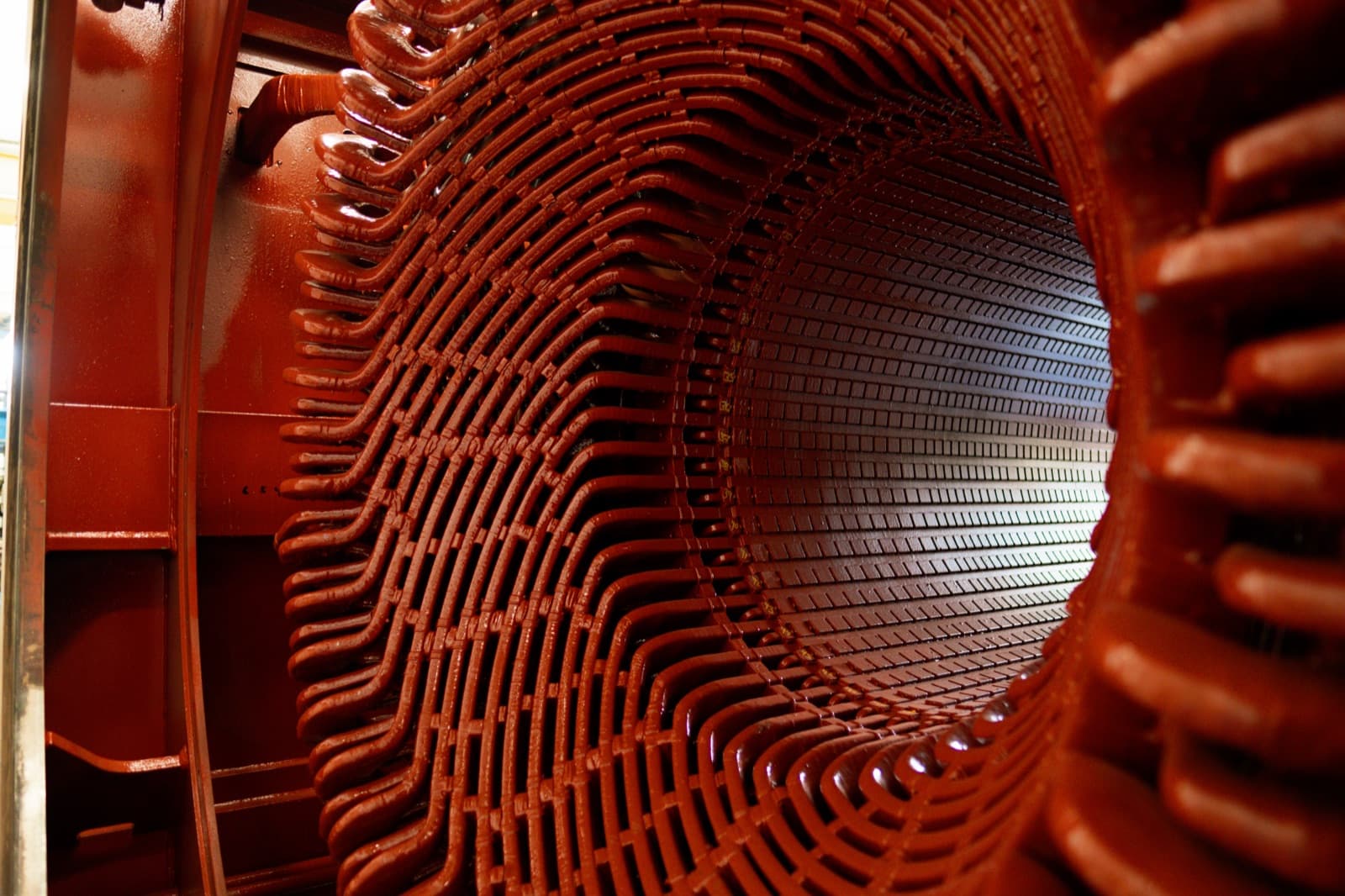

- 2Deshidratado térmico, reimpregnación con barniz aislante clase H y curado a temperatura controlada
- 3Reparación superficial del aislamiento en bobinas del estator con materiales dieléctricos aprobados
- 4Renovación del sistema de excitación: diodos, fusibles, clemas homologadas y cableado del PMG
- 5Evaluación de chumaceras con ensayos no destructivos al babbitt y sustitución por unidades reparadas
- 6Protocolo final de pruebas: IR, factor de potencia, descargas parciales y Surge — por fase
Normas aplicadas
- Normas IEEE / IEC aplicables a máquinas síncronas
- ISO 9001:2015
Desarrollo del proyecto
Cómo se ejecutó la intervención

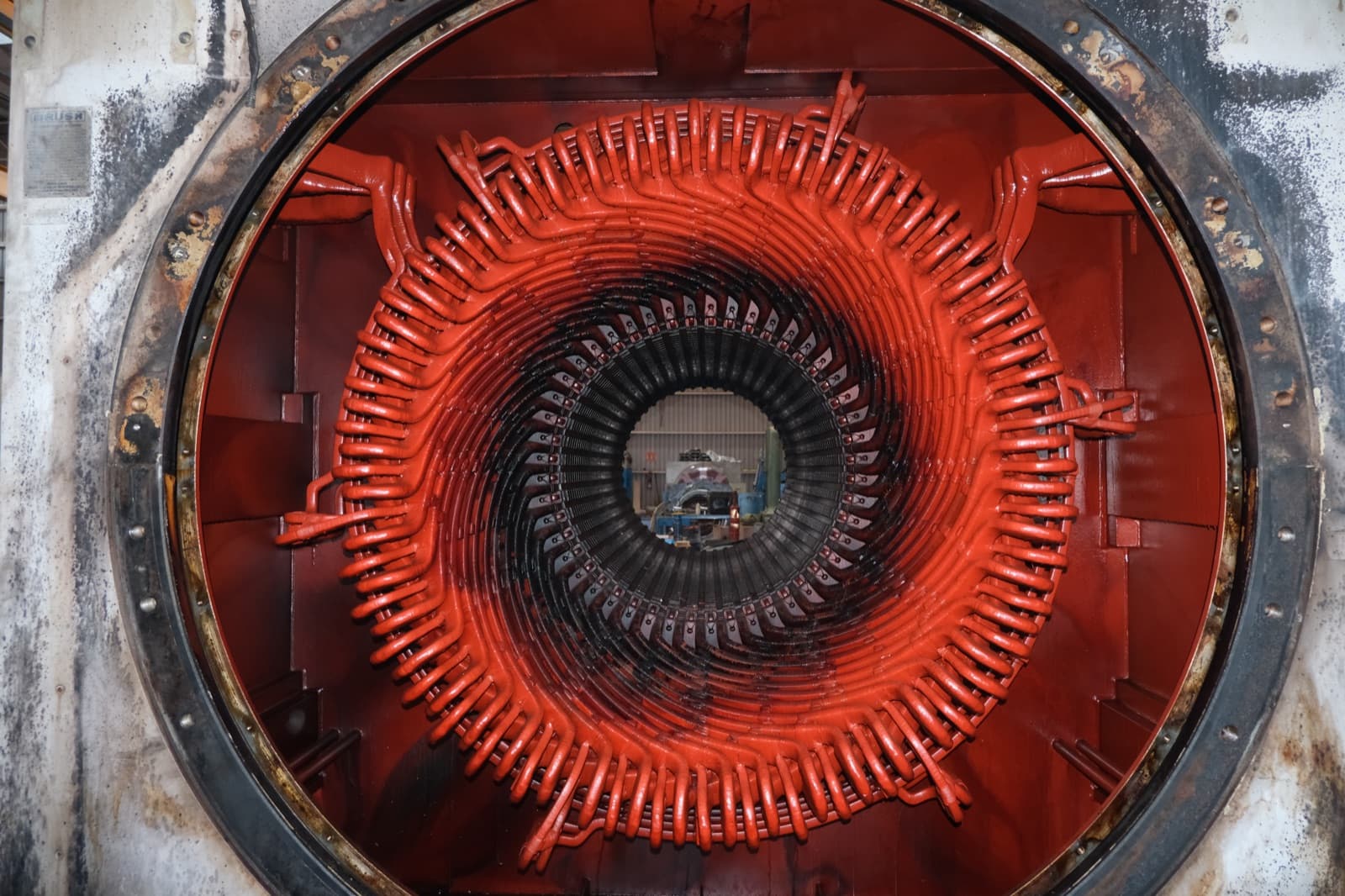

En una máquina de 41,250 kVA a 13.8 kV, la contaminación del devanado no es un tema estético: los residuos conductivos y la humedad degradan la rigidez dieléctrica y abren la puerta a descargas parciales y falla de aislamiento bajo régimen continuo. La condición inicial documentada mostraba devanados ennegrecidos por aceite y material de proceso.
La restauración combinó limpieza criogénica —que remueve contaminación sin humedad ni abrasivos—, deshidratado térmico y reimpregnación con barniz clase H con curado controlado, además de la reparación superficial del aislamiento en bobinas y la renovación de diodos, fusibles, clemas y cableado del sistema de excitación. Las chumaceras se evaluaron con ensayos no destructivos al metal antifricción y se sustituyeron por unidades reparadas.
El cierre se validó fase por fase: resistencia de aislamiento de hasta 12,920 MΩ (criterio: 100 MΩ), factor de potencia de 0.74% (criterio: <2%), descargas parciales por debajo de 2 nC y Surge sin desviaciones — con rotor, sistema de excitación y PMG igualmente dentro de criterio. Diagnóstico integral: Bueno. Como ISP multi-OEM independiente, TEMISA entrega esta evidencia con semaforización y trazabilidad ISO 9001:2015.
Galería del proyecto
Registro fotográfico de la intervención
Servicios involucrados
Stack técnico TEMISA usado en este caso
Recursos relacionados
Continuar explorando
Preguntas frecuentes
Dudas comunes sobre este servicio
¿Qué incluyó el mantenimiento mayor de este turbogenerador de 41,250 kVA?+
Limpieza criogénica con hielo seco y líquido dieléctrico de estator, rotor y excitación; deshidratado térmico con reimpregnación de barniz clase H y curado controlado; reparación superficial del aislamiento en bobinas; renovación de diodos, fusibles, clemas y cableado del PMG; evaluación de chumaceras con ensayos no destructivos; y un protocolo final de pruebas eléctricas por fase.
¿Qué significan 12.9 GΩ de aislamiento y descargas parciales menores a 2 nC?+
Son los dos indicadores duros de salud dieléctrica. Una resistencia de aislamiento de 12,920 MΩ —cuando el criterio mínimo es 100 MΩ— refleja un sistema aislante seco y limpio; y descargas parciales por debajo de 2 nC a tensión de prueba confirman que no hay actividad de deterioro interno en el aislamiento de una máquina de 13.8 kV.
¿Por qué se reimpregna el devanado con barniz clase H?+
Tras la limpieza profunda y el deshidratado, la reimpregnación con barniz clase H (o superior) restablece la rigidez dieléctrica y sella el devanado contra humedad y contaminación futura. El curado a temperatura controlada garantiza la polimerización correcta del barniz y extiende la vida útil del sistema aislante.
¿TEMISA es representante autorizado del fabricante del turbogenerador?+
No. TEMISA Power Gen es un taller multi-OEM independiente. No somos representante autorizado del fabricante original; trabajamos sobre turbogeneradores BRUSH bajo las mismas normas técnicas IEEE, IEC y CFE LAPEM W4200-12 que utilizan los fabricantes, con trazabilidad ISO 9001:2015, lo que permite servicio de nivel OEM sin su premium pricing.
Trazabilidad documental
Normas y referencias del proyecto
Normas: ISO 9001:2015 · Normas IEEE / IEC aplicables
Documento de referencia: Reporte técnico TMS-CL-RE-03 bajo Sistema de Gestión de Calidad
Cliente anonimizado como descriptor sectorial para protección de inteligencia comercial. Datos técnicos (equipos, capacidades, mediciones, normas, procesos) son reales y verificables contra las órdenes de trabajo originales del Sistema de Gestión de Calidad de TEMISA bajo ISO 9001:2015.
