Termografía Infrarroja para Generadores y Equipo Eléctrico
Inspección termográfica infrarroja profesional para generadores eléctricos, tableros, gabinetes, conexiones de potencia, cajas de terminales, sistemas de excitación, transformadores auxiliares y equipo electromecánico industrial. La termografía detecta de forma NO INTRUSIVA puntos calientes que anticipan fallas: conexiones flojas (alta resistencia), sobrecarga de circuitos, desbalance de fases, fallas incipientes de aislamiento, problemas de refrigeración. Hacemos análisis cualitativo y cuantitativo con cámara FLIR profesional bajo ASNT Nivel II y referencia NETA MTS-2019. Cobertura México y Centroamérica.

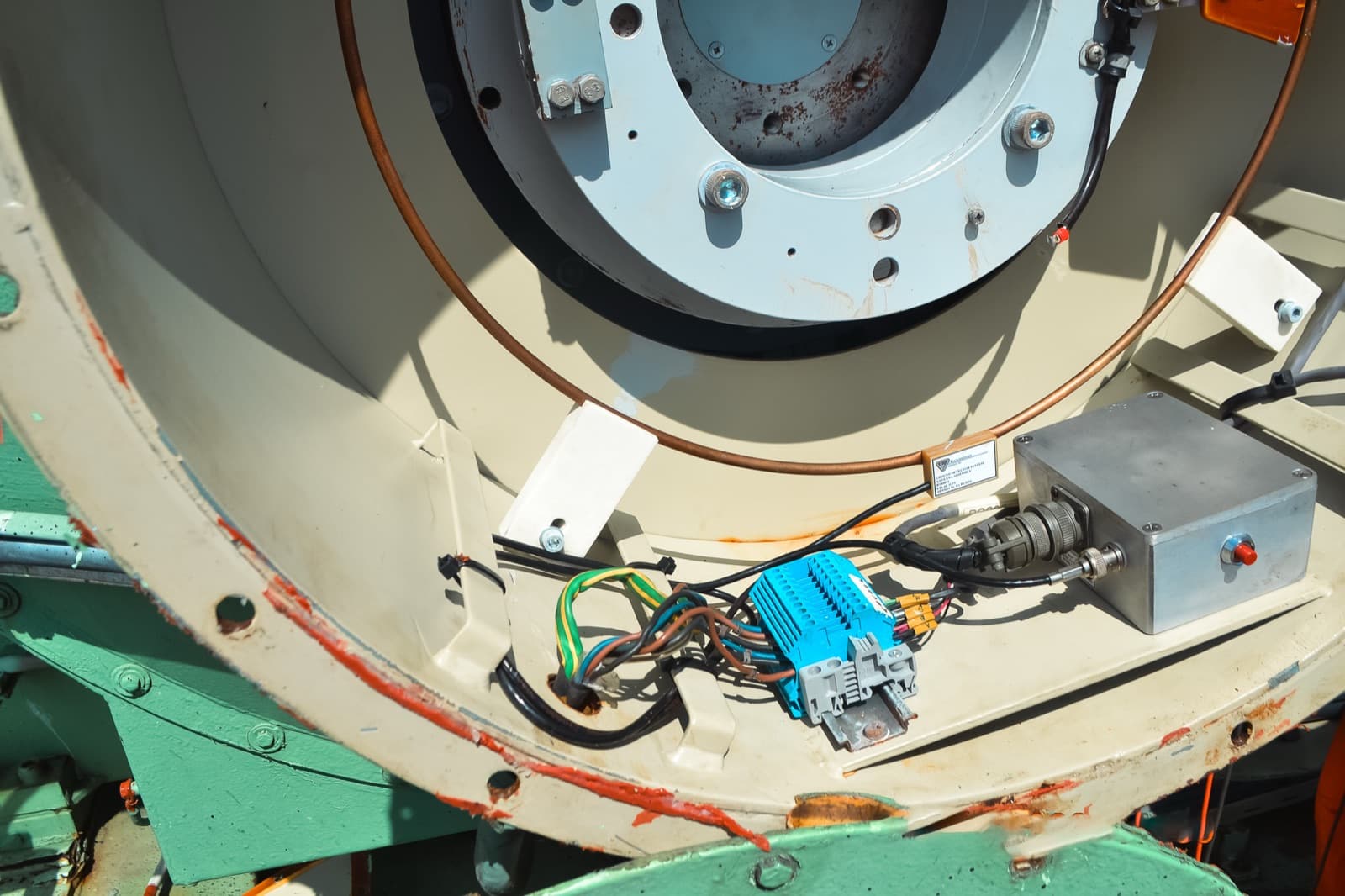

Galería · Termografía Infrarroja para Generadores y Equipo Eléctrico
Trabajos reales en taller TEMISA Power Gen y en sitio del cliente — México y Centroamérica.
Capacidades
Capacidades de termografía industrial
La termografía es el método de diagnóstico no-destructivo MÁS rápido y económico para detectar fallas eléctricas incipientes — pero requiere equipo profesional y operador certificado para diferenciar señales reales de artefactos.
- Inspección termográfica cualitativa (detección visual de anomalías)
- Análisis cuantitativo con emisividad corregida y referencia ambiente
- Cámara FLIR profesional con sensor microbolométrico de alta resolución
- Reportes técnicos con clasificación de severidad NETA MTS-2019
- Comparación punto-a-punto vs equipo similar adyacente (delta-T)
- Inspección bajo carga operativa nominal — sin paro del equipo
- Cobertura: generador completo + tableros + sistema excitación + transformador auxiliar
- Documentación fotográfica + termograma para auditorías de mantenimiento
Diferenciadores
Por qué TEMISA Power Gen para termografía
Operadores certificados ASNT Nivel II (no termografía amateur con cámara de teléfono)
Norma de referencia NETA MTS-2019 (industria eléctrica internacional)
Integrado con análisis de vibraciones + análisis de aceite = diagnóstico predictivo completo
Detección temprana de conexiones flojas — causa #1 de incendios en tableros eléctricos
Servicio en sitio sin requerir paro del equipo — medición bajo carga normal
Reportes técnicos con plan de acción priorizado por severidad
Equipos relacionados
Tipos de equipo donde aplica
Equipo
Generadores síncronos
Termografía completa de bornes, cajas de terminales y excitación.
Ver equipoEquipo
Turbogeneradores
Inspección termográfica de turbogeneradores hasta 350 MW.
Ver equipoEquipo
Excitatrices y AVR
Termografía de anillos rozantes, AVR y conexiones de excitación.
Ver equipoEquipo
Plantas de emergencia
Inspección térmica de tableros de plantas diesel y gas.
Ver equipoSectores
Sectores donde aplica este servicio
Explicación técnica
Qué es termografía infrarroja para generadores y equipo eléctrico y cuándo aplicarlo
La termografía infrarroja es la técnica de diagnóstico predictivo más rápida y económica para detectar fallas eléctricas incipientes en generadores, tableros, conexiones y equipo electromecánico industrial. Físicamente, todo cuerpo a temperatura mayor a cero absoluto emite radiación electromagnética en la banda infrarroja con un espectro y una intensidad que dependen de su temperatura superficial y de su emisividad. Una cámara termográfica con sensor microbolométrico captura esa radiación y la convierte en una imagen de temperatura aparente (termograma) — el operador entrenado puede identificar anomalías térmicas que anticipan fallas: una conexión floja desarrolla una resistencia eléctrica adicional que disipa calor (I²R), generando un punto caliente detectable a delta-T de varios grados sobre el ambiente y sobre conexiones similares adyacentes; una bobina con cortocircuito incipiente entre espiras presenta sobrecalentamiento localizado; un cojinete con daño desarrolla incremento de temperatura por fricción adicional; un capacitor próximo a fallar muestra sobrecalentamiento por fugas dieléctricas. Técnicamente la termografía profesional opera en dos modos complementarios: cualitativa (detección visual de anomalías por comparación con equipo similar adyacente o con referencia ambiental — método rápido para inspecciones rutinarias) y cuantitativa (medición precisa de temperatura con corrección de emisividad, distancia, humedad, temperatura ambiente reflejada — requerida para validación de hallazgos y para reportes de aceptación bajo NETA MTS-2019). Las cámaras modernas usan sensores microbolométricos no enfriados con resolución típica 320×240 a 640×480 píxeles y sensibilidad térmica NETD ≤ 50 mK — suficiente para detectar diferencias de 0.05 °C entre componentes. La interpretación correcta requiere certificación ASNT Nivel II (American Society for Nondestructive Testing) porque un termograma sin contexto puede mostrar falsos positivos —reflejos térmicos, diferencias de emisividad, sombras térmicas— que confunden el diagnóstico. La integración con análisis de vibraciones y análisis de aceite forma el 'triple diagnóstico' del mantenimiento predictivo industrial, donde cada técnica detecta tipos de fallas que las otras no ven.
Modalidades
Modalidades de termografía que ejecutamos
Termografía cualitativa de inspección rutinaria
Inspección visual rápida con cámara termográfica para detección de anomalías por comparación con equipo similar adyacente. Cobertura sistemática de bornes, conexiones, cajas de terminales, tableros, transformadores auxiliares, sistema de excitación. Reporte con anotaciones de hallazgos priorizados.
Cuándo usar: Rutinas predictivas periódicas (mensuales, trimestrales), inspección preventiva sin sospecha previa, complemento a paquetes de mantenimiento integrales.
Termografía cuantitativa con corrección de emisividad
Medición precisa de temperatura absoluta con corrección de emisividad del material, distancia al objeto, humedad relativa, temperatura ambiente reflejada. Aplica reglas de aceptación NETA MTS-2019 con delta-T calculado contra referencia.
Cuándo usar: Validación de hallazgos sospechosos, reportes de aceptación contractual, due diligence técnico, soporte a reclamos de seguro tras evento.
Termografía de tableros eléctricos y centros de carga
Inspección sistemática de tableros eléctricos —centros de control de motores, tableros de distribución, tableros principales— bajo NETA MTS-2019. Detección de conexiones flojas, sobrecargas, desbalances de fase, fallas incipientes de breakers.
Cuándo usar: Cumplimiento NFPA 70B, rutinas anuales recomendadas por NETA, inspección previa a auditorías de seguro eléctrico.
Termografía del sistema de excitación y AVR
Inspección dirigida del sistema de excitación — anillos rozantes (cuando aplica), AVR, diodos rotativos de excitación brushless, transformadores de excitación estática, cables de conexión. Detección de fallas incipientes en componentes críticos del control de tensión del generador.
Cuándo usar: Diagnóstico de problemas de regulación de tensión, validación post-retrofit del sistema de excitación, mantenimiento predictivo del subsistema AVR.
Termografía con cliente in-situ — observación remota
Inspección con transmisión en vivo del feed termográfico al cliente —ingeniero del operador puede observar y dirigir la inspección remotamente, validar hallazgos con el técnico TEMISA en sitio—. Permite participación experta sin requerir presencia física.
Cuándo usar: Operadores con expertos remotos, validación con ingeniería de la sede corporativa, due diligence técnico con participación remota.
Termografía integrada con vibración + análisis de aceite
Servicio combinado —termografía + análisis de vibraciones bajo ISO 10816 + análisis físico-químico del aceite— que forma el 'triple diagnóstico' del mantenimiento predictivo. Cada técnica detecta tipos de fallas que las otras no ven; correlación entre los tres robustece el diagnóstico.
Cuándo usar: Programas anuales de mantenimiento predictivo en activos críticos, contratos de servicio con SLA de disponibilidad, datacenters Tier IV con monitoreo de condición integrado.
Comparativa técnica
Termografía cualitativa vs cuantitativa — comparativa técnica
Las dos modalidades coexisten en programas serios de termografía. La cualitativa es rápida y económica para detección rutinaria; la cuantitativa es precisa y defendible en auditoría. La elección depende del objetivo y del contexto.
| Criterio | Termografía cualitativa (detección visual) | Termografía cuantitativa (medición precisa) |
|---|---|---|
| Tiempo de inspección por punto | Rápido — segundos | Lento — corrección de emisividad y ambiente |
| Precisión de temperatura | Aproximada — comparación relativa | Alta — temperatura absoluta corregida |
| Requiere corrección de emisividad | No típicamente | Sí — siempre |
| Requiere registro de condiciones ambientales | Mínimo | Sí — humedad, ambiente, distancia |
| Aplicable para detección rutinaria | Sí — método primario | Sobrespecificación para rutina |
| Aplicable para reporte contractual / auditoría | Limitado | Sí — defendible bajo NETA MTS |
| Aplicable para validación de hallazgos críticos | Insuficiente | Sí — preciso |
| Aplicable para due diligence técnico | Insuficiente | Sí — método obligatorio |
| Requiere certificación ASNT Nivel II | Recomendado | Sí — obligatorio para dictamen |
| Recomendación TEMISA | Cobertura sistemática rutinaria | Validación de hallazgos y reportes contractuales |
Proceso técnico
Cómo ejecutamos una inspección termográfica — proceso técnico paso a paso
1. Validación de condiciones operativas
Confirmación de que el activo está en operación bajo carga representativa —típicamente ≥40-50% de carga nominal para que las anomalías térmicas sean detectables—. Registro de condiciones ambientales (temperatura, humedad, viento si aplica) y de la carga real al momento de la inspección.
2. Preparación de la cámara y configuración
Cámara FLIR profesional con sensor microbolométrico calibrado. Configuración de emisividad por material (cobre, aluminio, acero pintado, baquelita, etc.), temperatura ambiente, distancia al objeto, humedad relativa. Validación de calibración vigente bajo ISO/IEC 17025.
3. Inspección sistemática por zonas
Cobertura sistemática siguiendo plan de inspección —bornes, caja de terminales, RTDs, sistema de excitación, tableros, transformadores, conexiones de potencia—. Captura de termograma y de imagen visible (modo doble) en cada zona con coordenadas y descripción.
4. Identificación de anomalías térmicas
Análisis cualitativo por comparación con equipo similar adyacente (fases del mismo circuito, equipos paralelos, conexiones idénticas) y por comparación con baseline si existe. Identificación de delta-T sospechosos —típicamente >10 °C indica acción, >20 °C urgente, >40 °C disparo inmediato—.
5. Análisis cuantitativo de hallazgos críticos
Para hallazgos sospechosos, medición cuantitativa precisa con corrección de emisividad y de condiciones ambientales. Aplicación de criterios NETA MTS-2019 — clasificación de severidad según delta-T y según naturaleza del componente.
6. Documentación con doble imagen y coordenadas
Documentación de cada hallazgo con termograma, imagen visible correspondiente, ubicación exacta del equipo y descripción del componente. Reporte fotográfico completo para auditoría y para seguimiento de la intervención.
7. Reporte técnico con plan de acción priorizado
Entrega de reporte estructurado con hallazgos priorizados por severidad NETA (clase 1: monitoreo, clase 2: programar intervención, clase 3: urgente, clase 4: paro inmediato), plan de acción recomendado, ventana sugerida de intervención. Trazabilidad ISO 9001:2015 e ISO/IEC 17025. Operador con certificación ASNT Nivel II.
Marco normativo
Normas técnicas aplicadas en termografía infrarroja
NETA MTS-2019
Maintenance Testing Specifications for Electrical Power Equipment. Es la referencia internacional para termografía en equipo eléctrico industrial — define la metodología de inspección, los criterios de severidad por delta-T y la clasificación de hallazgos (clase 1 a clase 4).
ASTM E1934
Standard Guide for Examining Electrical and Mechanical Equipment with Infrared Thermography. Define el procedimiento estandarizado de inspección termográfica de equipo industrial — preparación, condiciones de medición, interpretación de resultados.
ISO 18434-1
Condition monitoring and diagnostics of machines — Thermography — Part 1: General procedures. Es la norma internacional ISO para termografía en máquinas — referencia complementaria a NETA MTS para activos industriales globales.
ASNT SNT-TC-1A
Recommended Practice for the Qualification and Certification of NDT Personnel. Define los niveles de certificación I, II y III en termografía infrarroja —Nivel II es el mínimo aceptable para emitir dictámenes técnicos sobre activos industriales—.
NFPA 70B
Recommended Practice for Electrical Equipment Maintenance. Define las prácticas de mantenimiento eléctrico industrial — la inspección termográfica anual es una de las recomendaciones explícitas para tableros y equipo eléctrico bajo NFPA 70B.
NFPA 70E
Standard for Electrical Safety in the Workplace. Aplica para definir las prácticas de seguridad durante la inspección termográfica de equipo energizado — distancias de aproximación, EPP, validación de protección por arc flash.
IEC 60034-1
Características nominales de máquinas eléctricas rotativas — define las temperaturas de operación admisibles por clase de aislamiento (B, F, H) que la termografía valida en operación.
ISO 9001:2015 + ISO/IEC 17025
ISO 9001:2015 para trazabilidad del servicio. ISO/IEC 17025 para la calibración trazable de la cámara termográfica —requisito para que los resultados sean admisibles en auditorías técnicas, en reclamaciones de seguro industrial y en reportes contractuales—.
FAQ
Preguntas frecuentes sobre termografía infrarroja para generadores y equipo eléctrico
Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.
¿Bajo qué norma hacen la termografía?
NETA MTS-2019 (Standard for Maintenance Testing Specifications for Electrical Power Equipment) que es la referencia internacional para termografía en equipo eléctrico industrial. Nuestros operadores están certificados ASNT Nivel II en termografía infrarroja (American Society for Nondestructive Testing).
¿Puede la termografía detectar fallas internas del generador?
Para fallas internas del estator/rotor la termografía es complementaria — la cámara solo ve la superficie externa de la carcasa. Sin embargo, problemas como degradación severa de aislamiento, sobrecargas localizadas o problemas de refrigeración SÍ generan firma térmica externa detectable. Para diagnóstico profundo combinamos termografía + RSO + ELCID + descargas parciales.
¿Requieren paro del equipo para la inspección?
NO. De hecho la termografía REQUIERE que el equipo esté operando bajo carga nominal — las anomalías térmicas solo aparecen cuando hay corriente fluyendo. El equipo debe estar al menos a 40-50% de carga nominal para que la detección sea confiable.
¿Cuánto cuesta una inspección termográfica?
El costo se cotiza por proyecto según tamaño del activo, complejidad y alcance. Para contratos anuales se aplican esquemas comerciales documentados en orden de servicio formal. Cotización detallada por proyecto bajo NDA.
¿Qué cosa cubre la inspección? ¿Solo el generador o todo?
Para clientes con activos críticos cubrimos: bornes y conexiones del generador, caja de terminales y RTDs, sistema de excitación (anillos rozantes, AVR, diodos rotativos), conexiones al transformador, transformador auxiliar, tableros eléctricos del sistema, sistema de refrigeración (intercambiadores). Plan de inspección personalizado por cliente.
¿Pueden combinar termografía con otros servicios predictivos?
Sí, es nuestra recomendación. La termografía + análisis de vibraciones + análisis de aceite forma el 'triple diagnóstico' del mantenimiento predictivo industrial. Detectan tipos de fallas diferentes y complementarias. Ofrecemos paquetes anuales integrados con descuento vs servicios sueltos.
¿Cómo distinguen un punto caliente real de un reflejo térmico falso?
Por análisis de perspectiva y por validación cuantitativa. Los reflejos térmicos (que aparecen al cambiar el ángulo de la cámara) y las diferencias de emisividad (componentes pintados vs cobre desnudo) generan falsos positivos típicos. El operador con certificación ASNT Nivel II cambia ángulo, valida la persistencia del hallazgo y corrige emisividad para confirmar que la temperatura medida es real. Los reportes amateur con cámaras de teléfono sufren mucho de estos errores.
¿Qué delta-T entre fases consideran alarmante en un tablero o en bornes del generador?
Por NETA MTS-2019: delta-T <10 °C entre fases similares es operación normal; 10–20 °C indica programar inspección detallada; 20–40 °C indica programar intervención dentro de semanas; >40 °C indica paro programado pronto; y >70 °C urgente con riesgo de falla inminente. Estos umbrales aplican comparando temperatura de fases similares bajo carga equivalente.
¿Pueden hacer termografía en equipo energizado de media tensión (4.16 kV, 13.8 kV)?
Sí, con protocolos NFPA 70E específicos — distancias de aproximación, EPP categoría adecuada por análisis de arc flash, validación previa del estado del equipo. La termografía requiere acceso visual al componente, lo que en media tensión implica apertura controlada del gabinete con coordinación del electricista calificado del cliente.
¿La termografía detecta problemas en sistemas brushless de excitación rotativa?
Parcialmente. Detecta sobrecalentamientos de anillos rozantes en sistemas convencionales con escobillas. Para excitación brushless con diodos rotativos puede detectar sobrecalentamiento por carga del lado del estator, pero los diodos rotativos en sí mismos no son inspeccionables termográficamente con el equipo en operación normal. Para diagnóstico completo del sistema brushless complementamos con RSO y con análisis de la curva de excitación.
