Servicio especializado · EASA AR100 + CFE LAPEM W4200-12

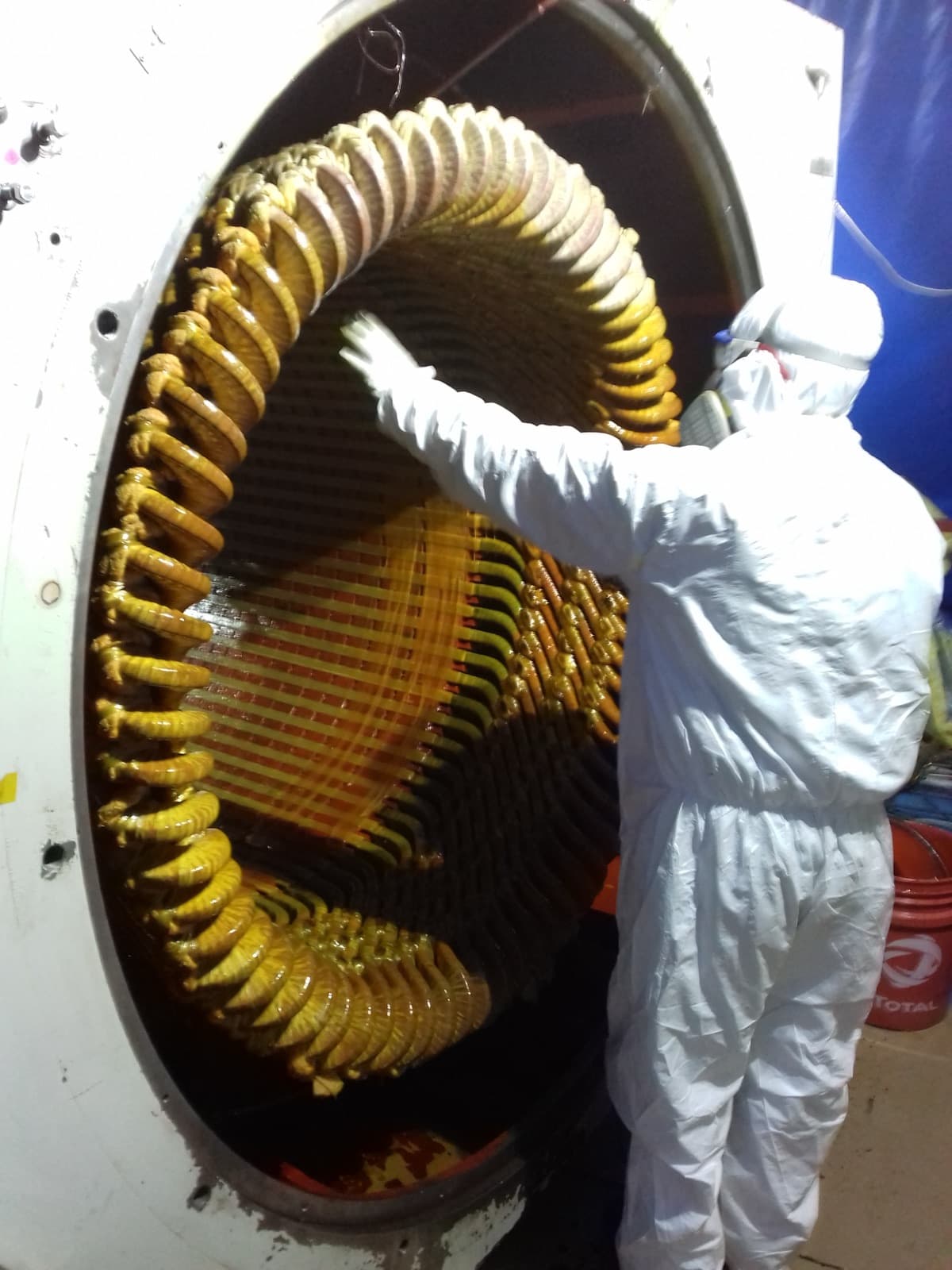

Rebobinado de Estator (Devanado / Bobinado / Embobinado)

Rebobinado integral del estator de generadores síncronos 1-700 MVA. Devanado, bobinado o embobinado: el mismo servicio con jerga mexicana variada. Bobinas form-wound o Roebel bars Class F o H, VPI vacuum-pressure impregnation, ELCID core test obligatorio, comisionamiento CFE LAPEM W4200-12. Taller propio Tlajomulco 5,600 m². Multi-OEM independiente.

Cotizar rebobinado de estator

Respuesta rápida

¿Qué es el rebobinado de estator de un generador?

El rebobinado de estator (devanado, bobinado o embobinado en jerga MX) es el reemplazo completo de las bobinas del devanado del estator de un generador síncrono. Incluye ELCID core test IEC 60034-15 obligatorio, fabricación de bobinas Class F o H, VPI impregnation, pruebas CFE LAPEM W4200-12 y comisionamiento IEEE 56. TEMISA Power Gen lo ejecuta bajo EASA AR100 en taller propio Tlajomulco.

Devanado, bobinado, embobinado, rebobinado

Mismo servicio, distintos nombres en México

En la industria mexicana el mismo servicio se conoce con jerga variada según la región: devanado (formal técnico), bobinado (coloquial común), embobinado (jerga CFE LAPEM) y rebobinado (estándar para servicio de reemplazo). TEMISA Power Gen atiende los 4 términos como exactamente el mismo procedimiento bajo EASA AR100 + CFE LAPEM W4200-12.

Tipo 1 · Bobinas form-wound

Rebobinado form-wound (devanado concentrado)

Bobinas individuales preformadas de cobre rectangular con aislamiento Clase F o H. Usado en generadores hasta ~50 MVA. Cada bobina se inserta individualmente en su ranura del estator + se conecta + se bandeja.

Capacidad típica: 1-50 MVA
Plazo fabricación: 6-10 semanas
Costo típico: USD 60K-1.0M según MVA
Aplicación: turbogeneradores cogen, hidrogeneradores medianos

Tipo 2 · Roebel bars

Rebobinado Roebel bars (devanado distribuido)

Barras Roebel transpuestas que distribuyen las corrientes parásitas en el conductor. Usado en generadores grandes 50-700 MVA. Diseño térmica y eléctricamente superior pero más costoso.

Capacidad típica: 50-700 MVA
Plazo fabricación: 10-18 semanas
Costo típico: USD 1.0M-15M según MVA
Aplicación: turbogeneradores grandes CFE base-load, combined-cycle IPPs

Capacidades técnicas

Rebobinado de estator: alcance técnico

ELCID core test obligatorio

IEC 60034-15 antes del bobinado nuevo — detecta cortos entre laminaciones del núcleo.

Fabricación bobinas Class F o H

Form-wound o Roebel bars con aislamiento clase F (155°C) o H (180°C) según aplicación.

VPI vacuum-pressure impregnation

Impregnación en horno propio Tlajomulco bajo vacío + presión + resina epóxica.

Conexiones + bandado

Conexiones de extremos + bandado de cabezales para resistir fuerzas electromagnéticas en operación.

Pruebas dieléctricas CFE LAPEM W4200-12

Megger + IP + Hipot + Surge Comparison + DP + Tan Delta paquete completo.

Comisionamiento IEEE 56

Validación final + certificación con trazabilidad ISO 9001:2015.

FAQ

Preguntas frecuentes

Preguntas que recibimos con frecuencia. ¿No encuentras la tuya? Escríbenos a ventas@temisapowergen.mx.

¿En qué consiste el rebobinado de estator de un generador síncrono?

El rebobinado de estator (también llamado devanado o bobinado en jerga mexicana) es el servicio integral que reemplaza las bobinas del devanado del estator de un generador síncrono. Procedimiento bajo EASA AR100 + CFE LAPEM W4200-12: (1) Desmontaje del estator + extracción de bobinas viejas; (2) Inspección + reparación de ranuras + cabezales; (3) ELCID core test IEC 60034-15 OBLIGATORIO antes del bobinado nuevo (detecta cortos entre laminaciones que harían fallar el aislamiento nuevo); (4) Fabricación de bobinas nuevas form-wound o Roebel bars con aislamiento Clase F (155°C) o Clase H (180°C); (5) Inserción de bobinas en ranuras + bandado + conexiones; (6) Impregnación VPI (vacuum-pressure impregnation) en horno propio Tlajomulco; (7) Pruebas dieléctricas completas CFE LAPEM W4200-12: Megger + IP + Hipot + Surge Comparison + DP + Tan Delta; (8) Comisionamiento final bajo IEEE 56. Plazo total: 8-22 semanas según capacidad MVA + condición del núcleo.

¿Cuál es la diferencia entre devanado, bobinado, embobinado y rebobinado?

Son SINÓNIMOS coloquiales mexicanos para el mismo proceso técnico — todos referirse a la operación de instalar bobinas en el estator de un generador. Diferencias menores: 'Devanado' es el término técnico formal en español. 'Bobinado' es coloquial común. 'Embobinado' es jerga mexicana CFE (variación regional). 'Rebobinado' implica REEMPLAZO de bobinas viejas por nuevas (la palabra que más usa la industria para el SERVICIO específico). En inglés se usa 'rewinding' o 'rewind'. En TEMISA Power Gen atendemos los 4 términos como el mismo servicio bajo EASA AR100 + CFE LAPEM W4200-12 + ISO 9001:2015.

¿Qué clase de aislamiento es mejor para el rebobinado: F o H?

Decisión técnica bajo IEC 60034-18: Clase F (155°C de temperatura máxima del aislamiento) es estándar industrial para generadores 1-700 MVA. Vida útil típica 25-40 años en operación normal. Clase H (180°C) es premium — mayor margen térmico permite operación bajo cargas más severas + atmósferas más calientes (sugar mills, refinerías) + extiende vida útil 30-50% adicional. Costo Clase H típicamente +15-25% vs Clase F. Recomendación TEMISA Power Gen: Clase F estándar para utility CFE base-load. Clase H para cogeneración con régimen estacional intenso (zafra), hidroeléctrica de altitud, ambientes salinos marinos, y generadores acoplados a turbinas de gas con altas temperaturas.

¿Cuánto cuesta rebobinar el estator de un generador 100 MVA?

Rango referencial bajo CFE LAPEM W4200-12 + EASA AR100: 1-10 MVA estator USD 60K-250K. 10-50 MVA USD 250K-1.0M. 50-150 MVA USD 1.0M-3.0M. 150-350 MVA USD 3.0M-7.0M. 350-700 MVA USD 7.0M-15M+. Factores principales de variación: (a) Tipo de bobinado: form-wound (concentrado) vs Roebel bars (distribuido) — Roebel típicamente +20-35% más costoso; (b) Aislamiento Class F vs Class H: +15-25% para Class H; (c) Estado del núcleo magnético (si ELCID detecta shorts entre laminaciones, agregar reparación +USD 30K-200K); (d) Cantidad de bobinas (función del número de polos y capacidad); (e) Tiempo de fabricación de bobinas vs procurement directo del OEM. Cotización formal post-diagnóstico inicial gratuito en sitio.

¿Por qué es obligatorio ELCID antes del rebobinado de estator?

ELCID (Electromagnetic Core Imperfection Detector) bajo IEC 60034-15 detecta cortocircuitos entre laminaciones del núcleo magnético del estator. SI hay cortos en laminaciones y se rebobina sin reparar: las corrientes parásitas en las laminaciones generarán hot-spots térmicos localizados que destruirán el aislamiento NUEVO en menos de 18-36 meses. Es un error técnico que talleres no certificados cometen — instalar bobinas nuevas sobre un núcleo dañado garantiza falla acelerada. EASA AR100 hace ELCID OBLIGATORIO antes de cualquier rebobinado. TEMISA Power Gen ejecuta ELCID antes de fabricar bobinas + repara el núcleo si requiere + valida con ELCID post-reparación. El costo del ELCID se recupera múltiples veces al evitar falla prematura.

¿Pueden rebobinar estator de cualquier OEM (ABB, Siemens, GE, Brush, etc.)?

Sí — TEMISA Power Gen es taller independiente multi-OEM con capacidad técnica documentada para rebobinar estatores de los 14 OEMs principales: ABB (AMS / SM / SP), Siemens Energy (SGen6 / SGen5), GE Vernova (7HA / 9HA / STF), Toshiba, Mitsubishi (MHPS), Hitachi Energy, Brush BDAX, WEG, Stamford / Leroy-Somer, Jeumont Electric, Cummins, Ideal Electric, Stamford AVK, TD Power Systems (★ representante autorizado). Servicio bajo las mismas normas internacionales (IEC 60034 + IEEE 56 + EASA AR100 + CFE LAPEM W4200-12) que el OEM aplica en su fábrica. Independientes desde 1954 con +800 servicios documentados.
